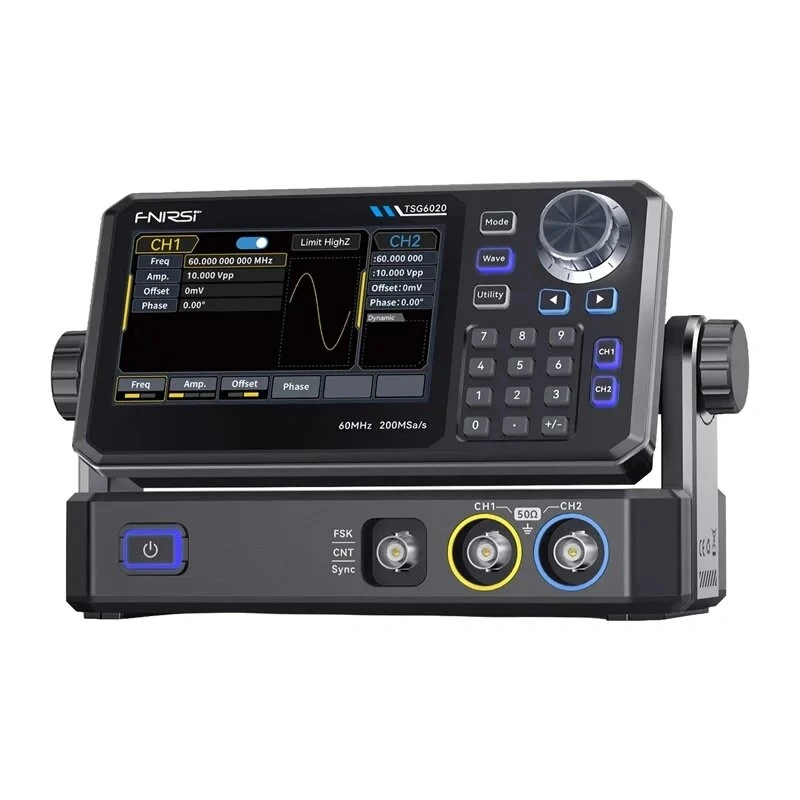

FNIRSI TSG6020 funktsioonigeneraator 20MHz 200MSa/s 14-bitine DDS signaaligeneraator

FNIRSI TSG6020 on kompaktne, kuid võimas funktsioonigeneraator, mis ühendab seitse modulatsioonitüüpi, 200 MSa/s diskreetimissageduse ja 14-bitise vertikaalse eraldusvõime, et pakkuda täpseid lainekujusid kuni 20 MHz. Olgu tegemist vooluahelate prototüüpimise, tarbeelektroonika parandamise või elektroonika õpetamisega, see DDS-generaator pakub laborikvaliteeti taskukohase hinnaga.

Eelised

Kõrgsageduslik väljund suurepärase signaali terviklikkusega, intuitiivne 3,5-tolline TFT-värviekraan ja rohke valik 60+ sisseehitatud lainekuju. USB-C toite sisend ja arvuti juhtimistarkvara muudavad selle hõlpsasti integreeritavaks igasse töökeskkonda.

Sobib kasutamiseks

• Elektroonikatehnika laborid
• Haridusasutused
• Remonditehnikud
• Huvilised ja tegijad
• Kõik, kes vajavad usaldusväärset signaaliallikat testimiseks ja arenduseks

Peamised tehnilised andmed

• 20 MHz maksimaalne väljundsagedus siinus-, ruut- ja kolmnurklainete jaoks
• 200 MSa/s diskreetimissagedus
• 14-bitine vertikaalne eraldusvõime
• 60+ sisseehitatud lainekuju
• Suvalise lainekuju pikkus 8192 punkti
• Väljundi amplituud kuni 20 Vpp (avatud ahel) või 10 Vpp 50Ω koormusel
• Toetab AM, FM, PM, FSK, PSK, ASK ja PWM modulatsiooni
• Lineaarne ja logaritmiline sageduspühkimine
• Sisseehitatud sagedusmõõtur kuni 100 MHz
• USB-C toide

Soovitused

Parima täpsuse saavutamiseks kasutage kõrgsageduslike signaalide mõõtmisel 50Ω lõpetust ja seadke amplituud alati vastavalt oma rakendusele. Hoidke püsivara ajakohasena ja kasutage täiustatud lainekujude kavandamiseks arvutitarkvara.
