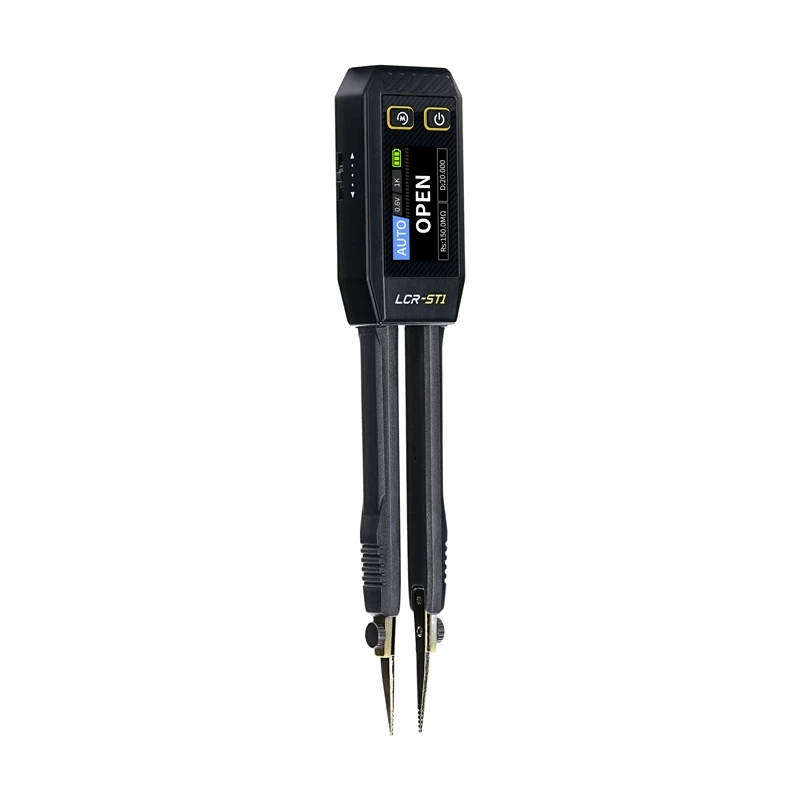

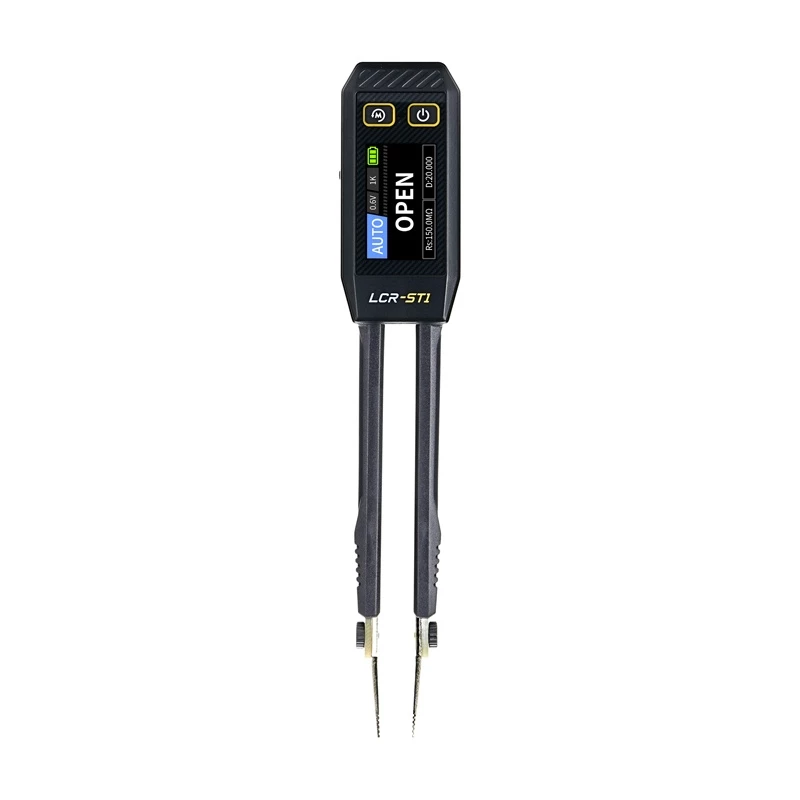

Digitaalne pintsett-LCR-mõõtur Fnirsi LCR-ST1 — käsikäes LCR-tester SMD komponentidele

FNIRSI LCR-ST1 on kompaktne digitaalne pintsett-LCR-mõõtur pindmonteeritavate ja väikeste elektroonikakomponentide kiireks testimiseks. See mõõdab takistust, mahtuvust, induktiivsust, ESR-i ning teostab dioodi- ja läbivuskontrolle. Seade pakub kolme testisagedust (100 Hz, 1 kHz, 10 kHz), kahte testipingetaset (0,3 V ja 0,6 V RMS), vahetatavaid kullatud pintsotsi ja USB-C liidest laadimiseks ning andmete ekspordiks. Mõõtur sobib laboratooriumi-, hooldus- ja tootmiskeskkonda, kus on vaja kiiret, mittepurustavat komponendi diagnostikat.

Eelised

Mõõturil on automaatne komponendituvastus, mis kuvab põhi- ja abiparameetrid ilma käsitsi režiimivahetuseta. See näitab laiendatud parameetreid nagu kvaliteeditegur (Q), kaotegur (D), impedants (Z), reaktants (X) ja ekvivalentne jadatakistus (ESR). 1,14-tolline värviekraan esitab korraga kahte mõõteparameetrit, samal ajal kui intuitiivsed juhtnupud, külgmine valikuketas ja andmete salvestamine USB-ekspordiga parandavad töövoogu. Vahetatavad sirged ja kõverad otsad ning sisseehitatud magnet suurendavad mitmekülgsust ja mugavust kitsastes või metallist tööpiirkondades.

Sobib

• Elektroonikaseadmete ja SMD komponentide hoolduseks ja remondiks
• Komponentide tuvastamiseks ja sortimiseks tootmises ning prototüüpimises
• Töölaual testimiseks elektroonikalaborites ja töökodades

Peamised tehnilised andmed

• Ekraan: 1,14-tolline värviekraan
• Mõõdetavad parameetrid: R, L, C, ESR, Q, D, Z, X, diooditest, läbivus
• Testisagedused: 100 Hz, 1 kHz, 10 kHz
• Testipingetasemed: 0,3 V ja 0,6 V RMS
• Mahtuvuse mõõtepiirkond: 1 pF kuni 22 mF (piirkonnad ja täpsused sõltuvad sagedusest)
• Induktiivsuse mõõtepiirkond: 1 µH kuni 10 H (piirkonnad ja täpsused sõltuvad sagedusest)
• Takistuse mõõtepiirkond: 10 mΩ kuni 10 MΩ (piirkonnad ja täpsused sõltuvad sagedusest)
• Toide: 250 mAh laetav liitiumioonaku, USB-C laadimine (5 V, 1 A)
• Mõõtmed: 28 × 19 × 150 mm; Kaal: 41 g

Kasutamine

Lülitage mõõtur sisse ja ühendage USB-C kaabel, kui on vaja laadida. Avage pintsotsad, asetage SMD komponent kullatud kontaktide vahele ja laske seadmel automaatselt tuvastada komponendi tüüp; ekraanile ilmuvad põhi- ja abimõõteparameetrid. Kasutage külgmist valikuketast ja eesmisi nuppe kuva valikute muutmiseks, sageduse valimiseks või mõõtmiste lukustamiseks vastavalt vajadusele. Salvestage mõõtmised mällu ja eksportige salvestatud andmed USB-ühenduse kaudu arvutisse edasiseks analüüsiks.

Soovitused

Täpsete tulemuste saamiseks veenduge, et komponendi viikude ja pintsotsade kontaktpinnad on puhtad; vältige pingestatud ahelate mõõtmist. Valige sihtkomponendi klassile sobiv testisagedus (kõrgemad sagedused väikeste mahtuvuste ja induktiivsuste jaoks). Laadige sisemist akut enne pikemaajalist kasutamist ja kasutage magnetilist alust mõõturi kinnitamiseks metallpindadele, kui vaja.
