Mitmesuunaline võrguantenn QuWireless QuSpot PoE/LAN 4 dBi, 0,694–6 GHz, vertikaalne polarisatsioon

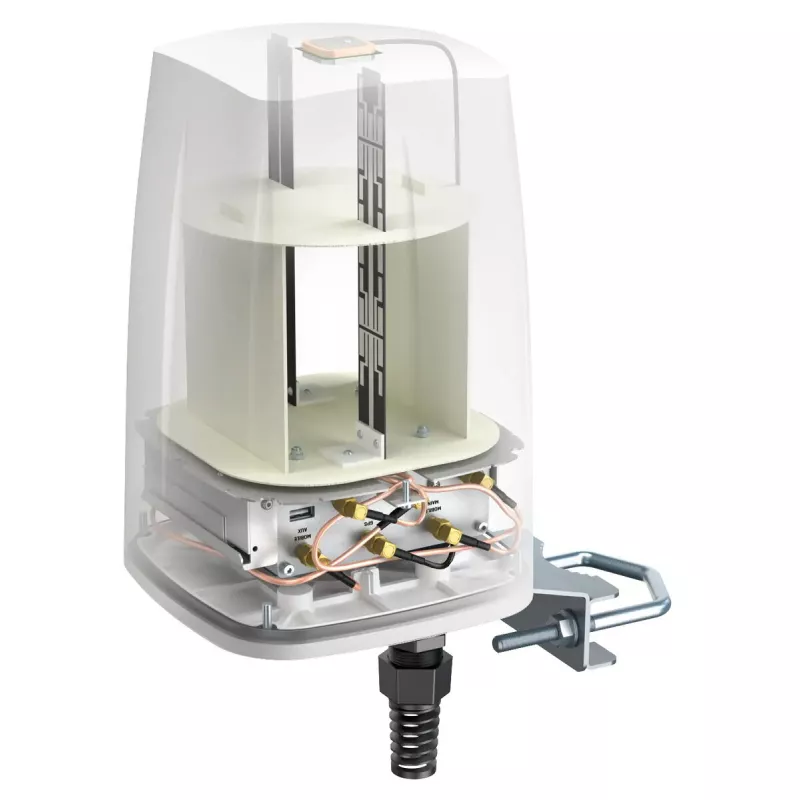

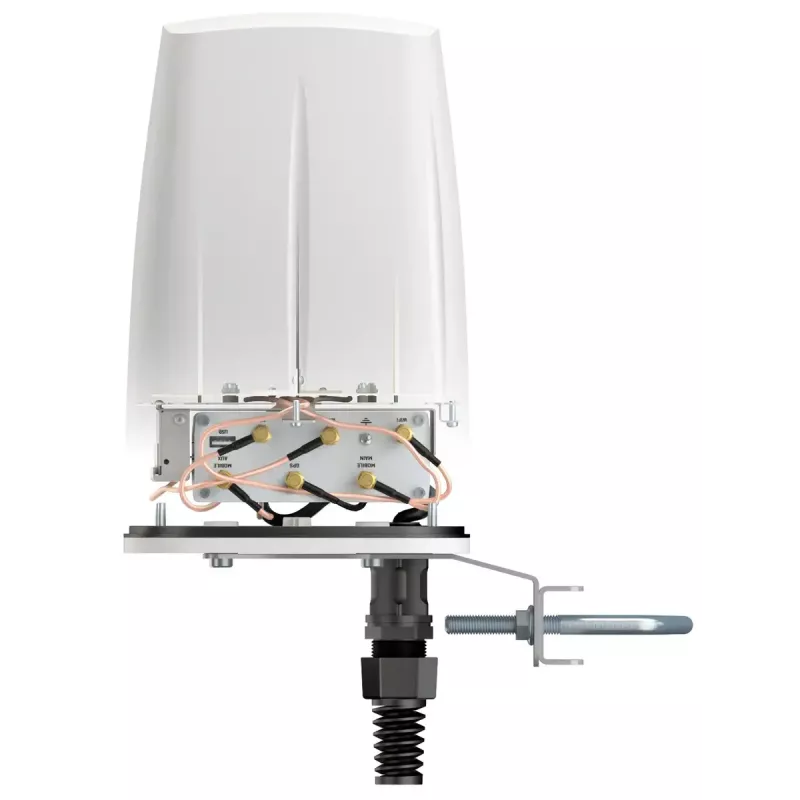

QuWireless QuSpot on mitmesuunaline võrguantenn, millel on integreeritud PoE/LAN-pistik ja kompaktne korpus mõõtmetega 160×160×240 mm. Antenn katab mitut mobiilside- ja Wi‑Fi sagedusala vahemikus 0,694–6 GHz (0,694–0,96 / 1,7–2,2 / 2,2–2,7 / 2,4–2,5 / 4,7–6 GHz) ja pakub kuni 4 dBi võimendust vertikaalse polarisatsiooniga. Toode on mõeldud Teltonika RUTX11 ruuteri paigutamiseks, et luua kõik-ühes välis- või sisepaigaldus, ühendades mitmeribalise LTE, kaheribalise Wi‑Fi (2,4/5 GHz), GPS-i ja Bluetoothi antennid ühes korpuses. Paigaldusvõimaluste hulka kuuluvad seina- või postikinnitus ning antenni impedants on 50 Ω, mis tagab ühilduvuse tavaliste võrguseadmetega.

Eelised

QuSpot pakub mitmeribalist katvust kompaktses ilmastikukindlas korpuses, mis toetab nii mobiilside- kui ka Wi‑Fi signaale ilma eraldi väliste antennideta. Integreerimine Teltonika RUTX11 ruuteriga lihtsustab paigaldust, ühendades ruuteri paigutuse ja antenni funktsioonid ühes seadmes. Tüüpilised võimendusväärtused (2 / 4 dBi) ja vertikaalne polarisatsioon muudavad antenni sobivaks üldistes mitmesuunalise leviala stsenaariumides, samas kui PoE/LAN ühenduvus võimaldab tsentraliseeritud toite- ja andmeedastust paigaldatud ruuterile.

Sobib

• Välistingimustes ja sisetingimustes mobiilse lairiba paigaldisteks
• Püsipaigaldisteks jahtidel, paatidel, matkaautodel ja haagissuvilates
• Tööstuslikuks ja CCTV võrguühenduseks
• Avalikeks levialadeks ja väikesteks välistingimustes Wi‑Fi kattealadeks
• Integreeritud juurutusteks, kasutades Teltonika RUTX11

Peamised tehnilised andmed

• Sagedusala: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 / 2,4–2,5 / 4,7–6 GHz
• Maksimaalne võimendus: kuni 4 dBi (tüüpiline 2 / 4 dBi)
• Polarisatsioon: vertikaalne
• Impedants: 50 Ω
• Mõõtmed: 160 × 160 × 240 mm
• Kinnitus: seina- või postikinnitus
• Pistikud: PoE/LAN integreeritud ruuteri kinnituseks ja võrguühenduseks
• Integreeritud antennid: mitmeribaline LTE mitmesuunaline, kaheribaline Wi‑Fi mitmesuunaline (2,4/5 GHz), GPS ja Bluetooth

Kasutamine

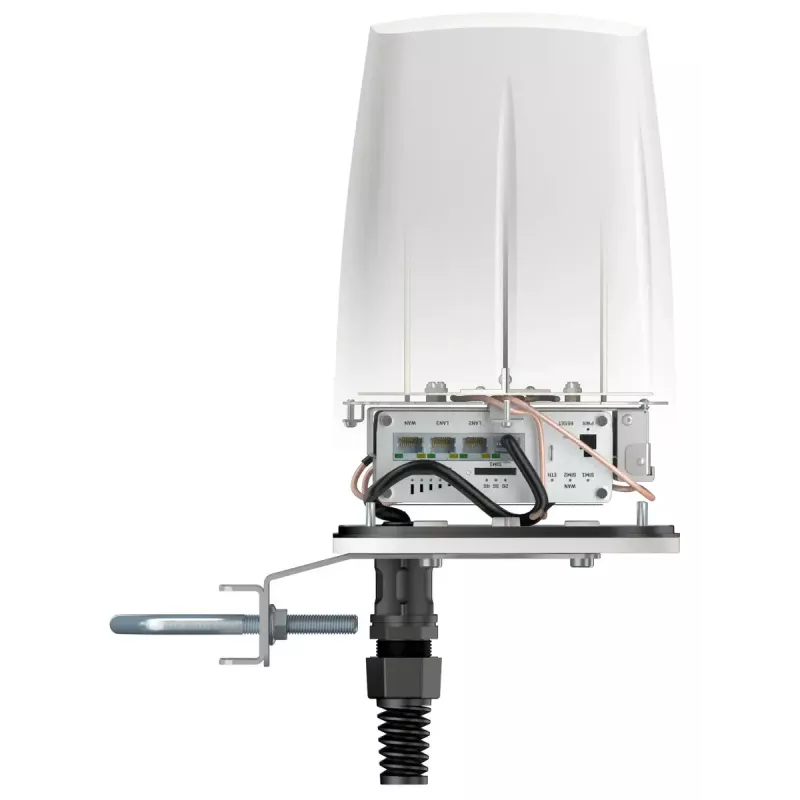

Paigaldage QuSpot sobivale seinale või postile, kasutades kaasasolevat või sobivat kinnitusvahendit, tagades, et korpus on õigeks polarisatsiooniks vertikaalselt orienteeritud. Asetage Teltonika RUTX11 ruuter QuSpoti korpuses selleks ettenähtud ruumi, järgides ruuteri tootja juhiseid, seejärel ühendage ruuter PoE/LAN pistikusse, et tagada toide ja võrguühendus. Paigutage antenn nii, et oleks võimalikult vaba vaateväli, ja juhtige kaablid läbi ilmastikukindlate sissepääsude, et säilitada korpuse terviklikkus.

Soovitused

Paigutage antenn kõrgemale, et maksimeerida mitmesuunalist leviala ja minimeerida takistusi. Kasutage välistingimustes paigaldamisel nõuetekohast liigpingekaitset ja maandust ning järgige konstruktsioonidele kinnitamisel kohalikke eeskirju. Parima mobiilside- ja Wi‑Fi jõudluse tagamiseks kontrollige ruuteri püsivara ja antenni joondust ning valige sihtvõrkude jaoks sobiv antenni asend.
