Mitmesuunaline võrguantenn QuWireless QuSpot AX12S PoE/LAN, mitmeribaline 0,694–6 GHz, maksimaalne võimendus 3 dBi, valge

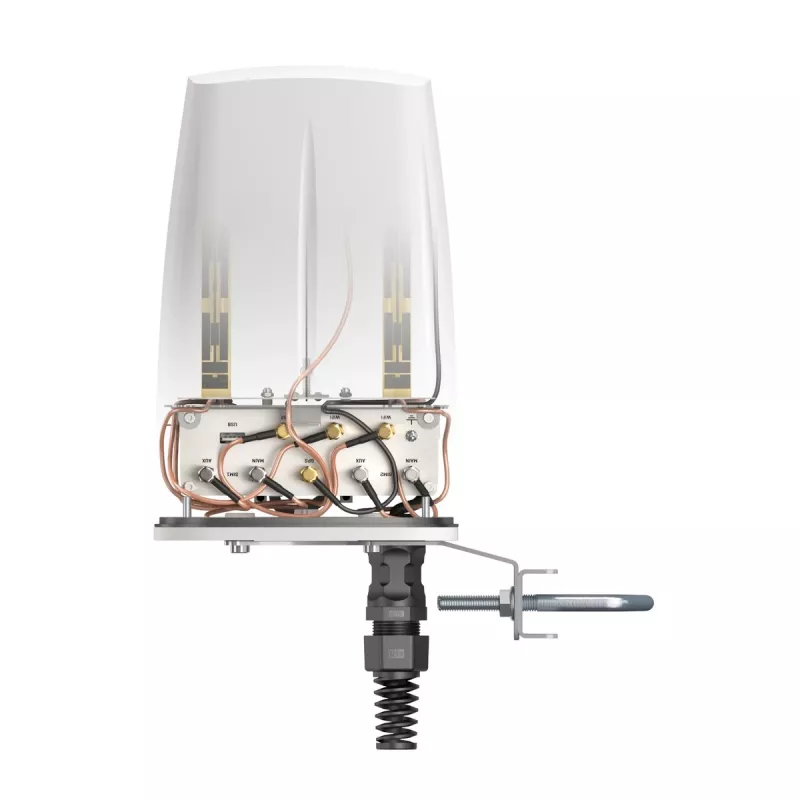

QuWireless QuSpot AX12S on mitmesuunaline välisantenni korpus, mis on loodud Teltonika RUTX12 või RUTX14 ruuteri mahutamiseks ning pakub mitmeribalist mobiilside leviala koos integreeritud Wi‑Fi, GPS ja Bluetooth antennidega. Seade toetab laia sagedusribade vahemikku 0,694–6 GHz, pakub vertikaalset polarisatsiooni ja sellel on RJ‑45 kaabel, mis sobib PoE/LAN ühenduseks. Selle kompaktsed mõõtmed ja valge korpus muudavad selle sobivaks fikseeritud või mobiilsete välistingimustes paigalduste jaoks, kus on vaja kombineeritud ruuteri ja antenni lahendust.

Eelised

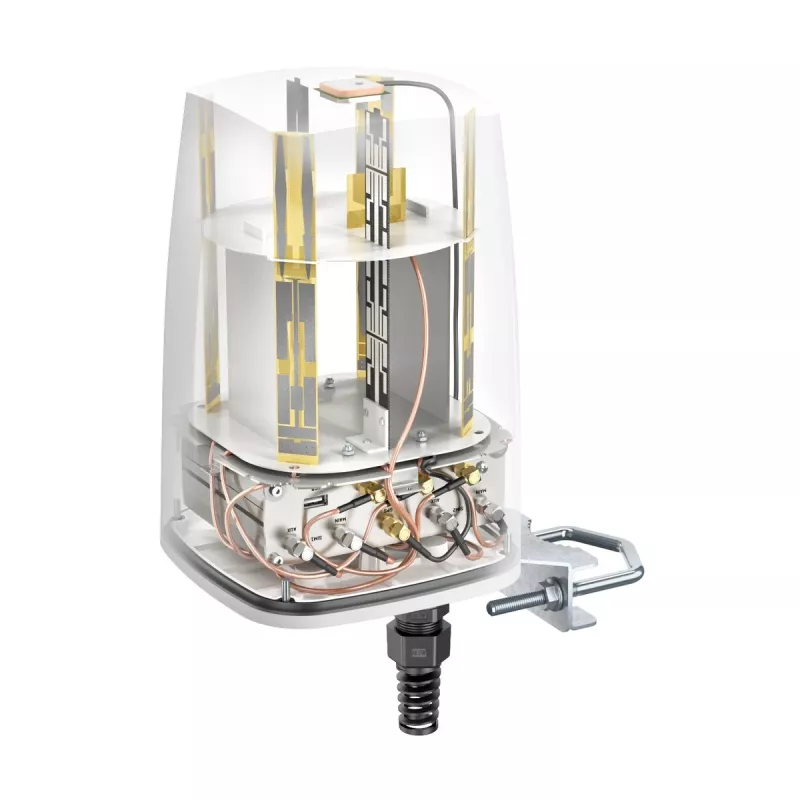

Integreeritud kõik-ühes disain ühendab mitmeribalise LTE mitmesuunalise antenni, kaheribalise 2,4/5 GHz Wi‑Fi mitmesuunalise antenni, GPS ja Bluetooth antennid ühes korpuses koos spetsiaalse paigaldusruumiga Teltonika RUTX12 või RUTX14 ruuterile. Lai sagedustoetus (0,694–0,96 / 1,7–2,2 / 2,2–2,7 ja 2,4–2,5 / 4,7–6 GHz) ja tüüpiline võimendus 2–3 dBi lihtsustavad kasutuselevõttu mitmes võrgus ja rakenduses. Kaasasolev RJ‑45 kaabel ja PoE/LAN ühilduvus vähendavad vajadust eraldi kaabelduse ja toiteallikate järele.

Sobib

• Välis- või siseruumide traadita leviala laiendamiseks
• Väikestele tugijaamadele ja avalikele levialadele
• Tööstus- ja CCTV paigaldistele
• Mobiilsetele platvormidele: jahid, paadid, matkaautod, haagissuvilad
• Asjade interneti võrgulüüsidele ja kaugühenduskohtadele

Peamised spetsifikatsioonid

• Sagedusribad: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 ja 2,4–2,5 / 4,7–6 GHz
• Maksimaalne antennivõimendus: 3 dBi (tüüpiline 2–3 dBi)
• Polarisatsioon: vertikaalne
• Mõõtmed: 160 × 160 × 240 mm
• Kaal: 1,5 kg
• Värv: valge

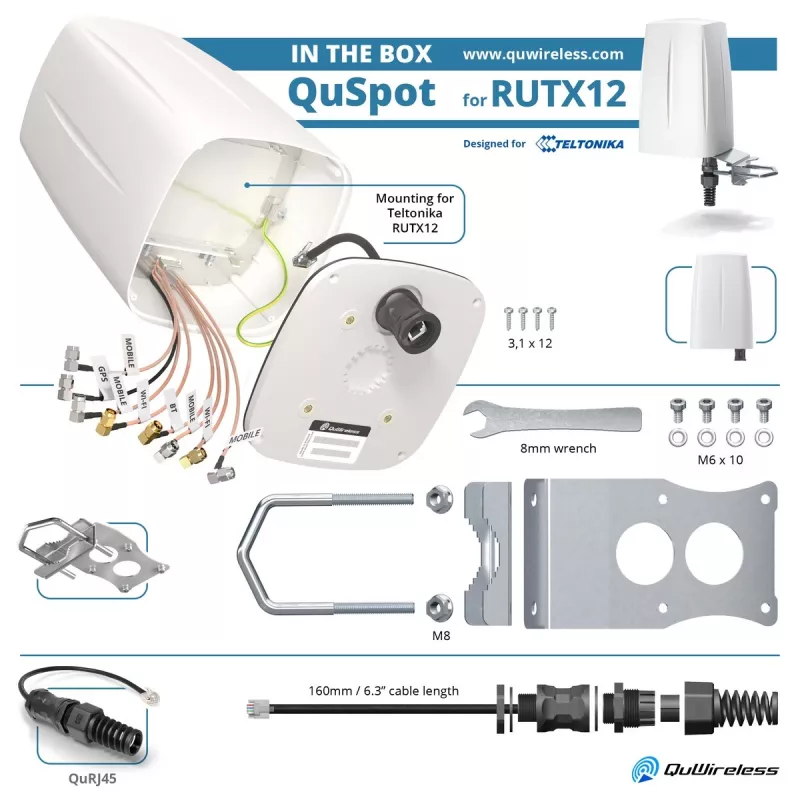

• Liidesed: RJ‑45 kaabel PoE/LAN ühenduseks

Kasutamine

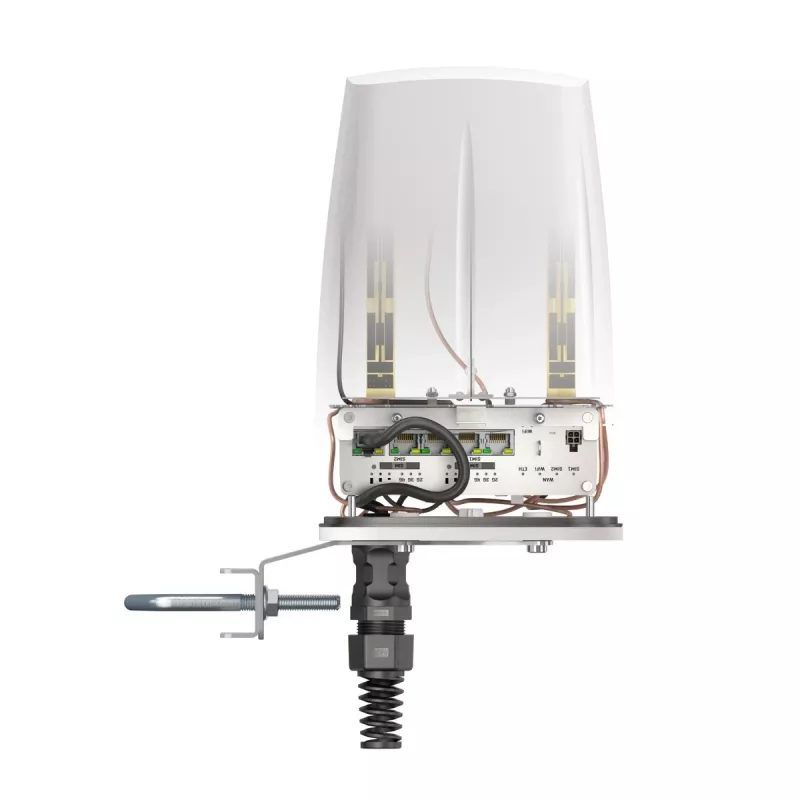

Paigaldage QuSpot AX12S sobivale mastile või seinale kohas, kus on selge avatus soovitud mobiilside ja Wi‑Fi levialale. Asetage ja kinnitage Teltonika RUTX12 või RUTX14 ruuter spetsiaalsesse sektsiooni, järgides ruuteri tootja paigaldusjuhiseid. Ühendage kaasasolev RJ‑45 kaabel ruuteri ja PoE lüliti või PoE injektoriga toiteks ja võrguühenduseks. Kontrollige antenni orientatsiooni ja signaalitasemeid ruuteri olekuliidesest, et optimeerida paigutust optimaalse vastuvõtu saavutamiseks.

Soovitused

Parima jõudluse tagamiseks paigaldage antenn vähemalt mõne meetri kõrgusele ümbritsevatest takistustest, kasutage pikkade ühenduste jaoks varjestatud välistingimustes kasutamiseks mõeldud Etherneti kaableid ning järgige antennide paigaldamise kohalikke eeskirju. Pärast paigaldamist tehke signaaliuuring, et kinnitada optimaalne asukoht ja orientatsioon.
