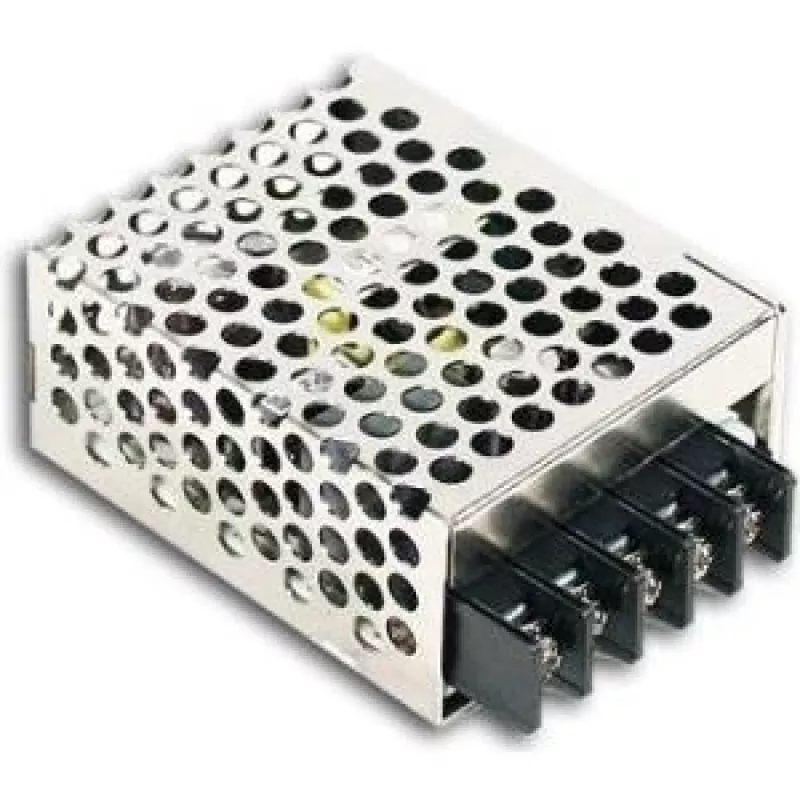

MEAN WELL RS-15-48 15W 48V DC suletud toiteplokk ülekoormus-, ülepinge- ja lühisekaitsega, metallkorpus, 85-264V AC sisend

RS-15-48 paistab silma kompaktsete toiteplokkide klassis, pakkudes täisvõimsusel 15 vatti vastupidavas metallkorpuses, mis talub tööstuslikke keskkondi. Erinevalt avatud raamiga plaatidest, mis nõuavad täiendavaid kinnitusvahendeid ja õhuvoolu juhtimist, on see seade täielikult suletud ja tugineb vabale õhukonvektsioonile – ei ventilaatorit, ei müra, ei hooldust. Selle 48 V DC väljund on täpselt reguleeritud anduritele, kontrolleritele ja väikestele automaatikakoormustele, samas kui universaalne AC-sisendvahemik tähendab, et seda saab paigaldada nii 115 V Põhja-Ameerika paneelilt kui ka 230 V Euroopa kapist ilma valikulülitita.

Esiletõstmised

• Universaalne sisend: 85–264 V AC (47–63 Hz) või 120–370 V DC
• Üks isoleeritud 48 V DC väljund, 0,31 A pidev
• Põhjalik kaitse: lühis, ülekoormus, ülepinge
• Metallkorpus vaba õhukonvektsiooni jahutusega – ventilaatorit pole vaja
• Lai töötemperatuuri vahemik: -20 °C kuni +70 °C
• Kõrge kasutegur kuni 85% vähendab soojust ja energiakulusid
• Kompaktne suurus sobib kitsastesse DIN-liistu ja paneeli paigaldustesse
• Sertifitseeritud vastavalt UL60950-1, TUV EN60950-1, CB, CE

Igapäevases kasutuses

Paigaldamine on lihtne: ühendage AC-liin kruviklemmidega, ühendage 48 V DC väljund oma koormusega ja RS-15-48 ongi valmis. Metallkorpus pakub mehaanilist kaitset ja toimib jahutusradiaatorina, seega kuni 50 °C ümbritseva õhu temperatuurini ei ole vaja võimsust vähendada. Kõrgematel temperatuuridel väheneb väljundvõimsus lineaarselt, kuid seade püsib stabiilne. Sisseehitatud kaitsed hoiavad ära kahjustused juhuslike lühiste või koormuse tõusude korral ning 3000 V AC isolatsioon sisendi ja väljundi vahel tagab ohutu töö segapingega süsteemides. Väljundpinge pulsatsioon ja müra on piiratud 200 mVp-p, muutes RS-15-48 sobivaks tundlikele analoogahelatele ja digitaalsele loogikale.

Täielikud tehnilised andmed

• Väljundvõimsus: 15 W
• Väljundpinge: 48 V DC
• Väljundvool: 0,31 A
• Sisendpinge (AC): 85–264 V AC
• Sisendpinge (DC): 120–370 V DC
• Sisendsagedus: 47–63 Hz
• Sisendvool: 0,35 A 115 V AC juures, 0,25 A 230 V AC juures
• Kasutegur: 85%
• Kaitse: lühis, ülekoormus, ülepinge
• Töötemperatuur: -20 °C kuni +70 °C
• Hoiustamistemperatuur: -40 °C kuni +85 °C
• Korpuse materjal: metall
• Jahutus: vaba õhukonvektsioon
• Väljundite arv: 1
• Pulsatsioon ja müra: 200 mVp-p
• Isolatsioonipinge (sisendist väljundisse): 3000 V AC
• Sertifikaadid: UL60950-1, TUV EN60950-1, CB, CE

Lõppmärkus

RS-15-48 on töökindel toiteplokk, mis tasakaalustab kulu, suurust ja usaldusväärsust. Selle metallkorpus ja konservatiivne disain muudavad selle lemmikuks tööstuslike juhtpaneelide, LED-valgustuse draiverite ja testseadmete jaoks, kus vaikne, ventilaatorita 48 V toide on hädavajalik.
