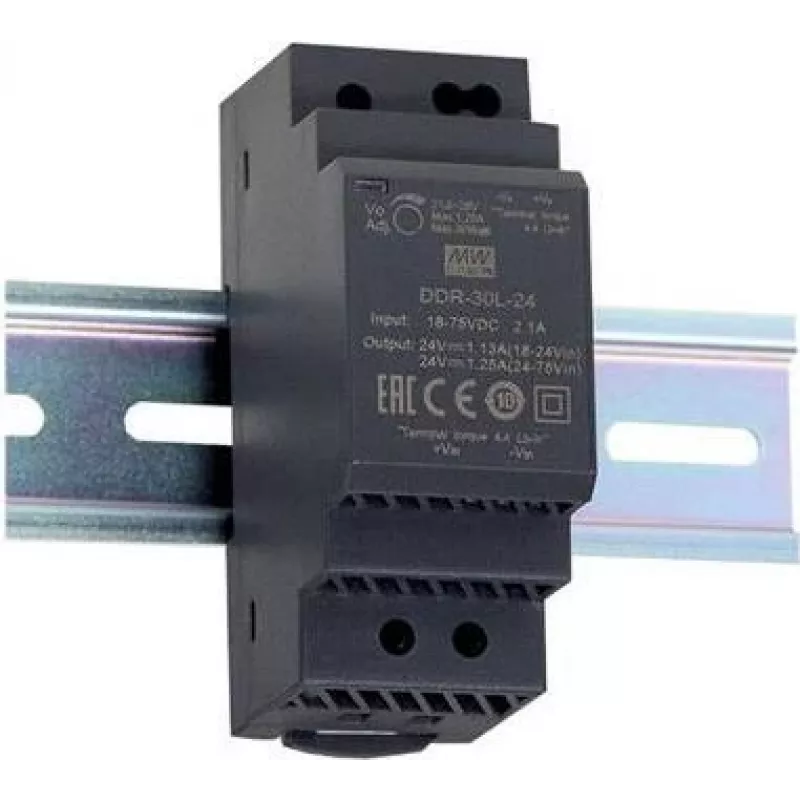

Toitemuundur MEAN WELL DDR-30L-24, 30 W, sisend 18–75 V, väljund 24 V, RoHS, 35×54,5×90 mm

MEAN WELL DDR-30L-24 on üliõhuke tööstuslik DC-DC DIN-liistule paigaldatav toitemuundur, mis annab fikseeritud 24 V väljundi kuni 1,25 A laiast sisendvahemikust 18–75 V alalisvoolu. Nimitakistusega 30 W ja kompaktsete mõõtmetega 35 × 54,5 × 90 mm on see RoHS-iga kooskõlas olev moodul mõeldud paigaldamiseks piiratud ruumiga tööstus- ja sõidukisüsteemidesse, mis vajavad stabiilset 24 V toidet.

Eelised

Muundur pakub laia sisendpingevahemikku (18–75 V), mis sobib erinevatele alalisvooluallikatele, kompaktset üliõhukest vormitegurit DIN-liistule kinnitamiseks ning reguleeritud 24 V üksikväljundit, mis tagab usaldusväärse toite kuni 30 W. RoHS-i vastavus ja standardne kinnitusviis muudavad selle mugavaks tööstuslikuks kasutamiseks ja seeriapaigaldamiseks; toodet tarnitakse 96 tk hulgipakendites.

Sobib kasutamiseks

• Tööstuslikud juhtkapid ja automaatikaseadmed
• Sõidukite elektrisüsteemid ja liikurmasinad
• Piiratud ruumiga DIN-liistuga paigaldised
• Rakendused, mis vajavad stabiilset 24 V toidet laia ulatusega alalisvooluallikatest

Peamised spetsifikatsioonid

• Mudel: MEAN WELL DDR-30L-24 (MPN: DDR-30L-24)
• Sisendpinge: 18–75 V alalisvool
• Väljund: 24 V alalisvool, kuni 1,25 A (30 W)
• Nimitakistus: 30 W
• Mõõtmed: 35 × 54,5 × 90 mm
• Vastavus: RoHS
• Pakend: tarnitakse 96 tk pakendites

Kasutamine

Paigaldage DDR-30L-24 ühilduvale DIN-liistule ja tehke elektriühendused vastavalt tootja esitatud ühendusskeemile. Ühendage sobiv alalisvooluallikas sisendvahemikus 18–75 V sisendklemmidega ja ühendage koormus 24 V väljundklemmidega, jälgides polaarsust. Tagage piisav ventilatsioon ja järgige tööstuspaigaldiste juhtmestiku ja maanduse standardseid ohutustavasid.

Soovitused

Paigaldage muundur keskkonda, mis jääb tootja täpsustatud temperatuuri- ja vibratsioonipiiridesse, kasutage sisendil sobivaid kaitsmeid või liigvoolukaitset ning vältige 30 W väljundtakistuse ületamist, et tagada usaldusväärne pikaajaline töö.
