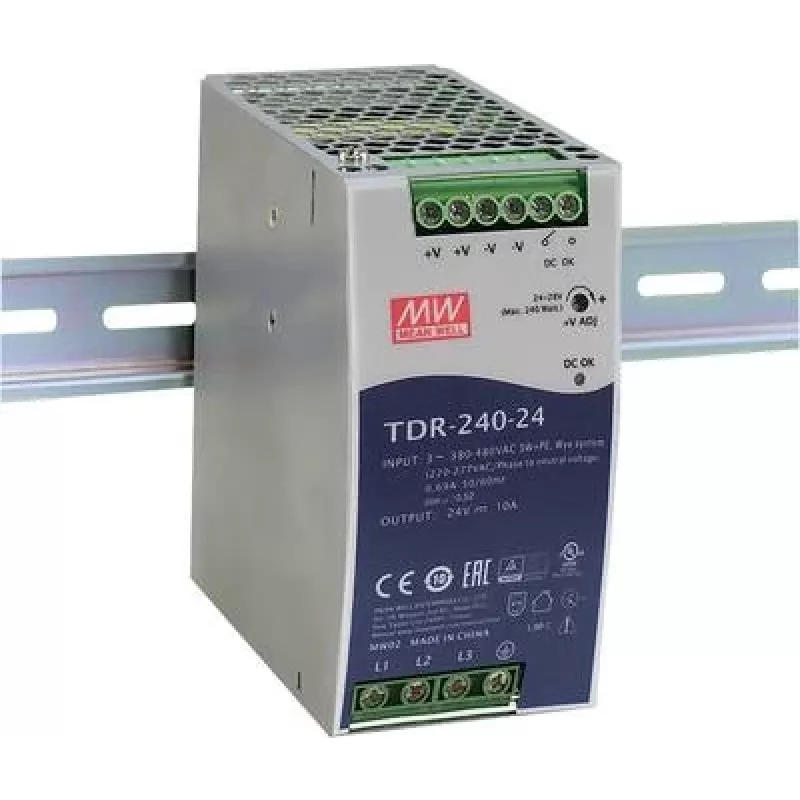

Toiteadapter MEAN WELL TDR-240-24

MEAN WELL TDR-240-24 on vahelduv-alalisvoolu tööstuslik kolmefaasiline DIN-liistule paigaldatav toiteplokk võimsusteguri korrektsiooni (PFC) ja püsivoolu funktsiooniga. See annab 24 V alalisvoolu väljundi kuni 10 A (240 W) ja sisaldab DC OK signaali oleku jälgimiseks. Seade aktsepteerib laia sisendpingevahemikku 340–550 V ja vastab RoHS nõuetele, kompaktsete mõõtmetega 63 mm (L) × 113,5 mm (S) × 125,2 mm (K).

Eelised

TDR-240-24 pakub stabiilset 24 V alalisvoolu väljundit püsivoolu juhtimise ja integreeritud PFC-ga, et parandada sisendipoolset jõudlust. Selle DIN-liistule sobiv vorm ja kompaktsed mõõtmed muudavad selle sobivaks kitsaste juhtkappide jaoks. Sisseehitatud DC OK signaal võimaldab hõlpsat integreerimist seire- või häiresüsteemidega ning RoHS vastavus tagab vastavuse levinud keskkonnastandarditele.

Sobilik

• Tööstuslikud juhtpaneelid ja automaatikaseadmed
• Kolmefaasilised toitesüsteemid, mis vajavad DIN-liistule paigaldust
• Rakendused, mis vajavad usaldusväärset 24 V alalisvoolu toidet püsivoolu funktsiooniga

Peamised tehnilised andmed

• Mudel: MEAN WELL TDR-240-24 (MPN: TDR-240-24)
• Väljund: 24 V DC, 10 A, 240 W
• Sisendpingevahemik: 340–550 V AC (kolmefaasiline)
• Omadused: Võimsusteguri korrektsioon (PFC), püsivoolu režiim, DC OK signaal
• Vastavus: RoHS
• Mõõtmed: 63 mm (L) × 113,5 mm (S) × 125,2 mm (K)
• Pakend: 12 tk pakendis
• Bränd: mean well
• EAN: 4021087047999

Kasutamine

Paigaldage TDR-240-24 standardsele DIN-liistule juhtkapi sees. Ühendage kolmefaasiline vahelduvvoolu sisend vastavalt tootja juhendis olevale ühendusskeemile, järgides ohutus- ja maandustavasid. Ühendage 24 V alalisvoolu väljund oma koormusega, järgides maksimaalset 10 A voolutugevust. Kasutage DC OK terminali ühendamiseks seire- või häireahelatega. Järgige MEAN WELLi poolt antud paigaldus- ja kasutuselevõtujuhiseid, et tagada korrektne töö.

Soovitused

Paigaldage seade hästiventileeritavasse kappi ja vältige soojust tekitavate komponentide asetamist otse selle kohale. Kontrollige sisendpinget ja juhtmestikku enne seadme sisselülitamist. Usaldusväärse pikaajalise töö tagamiseks hoidke väljundkoormus nimipiirides ning järgige tootja soovitatud perioodilisi kontrolli- ja hooldusprotseduure.
