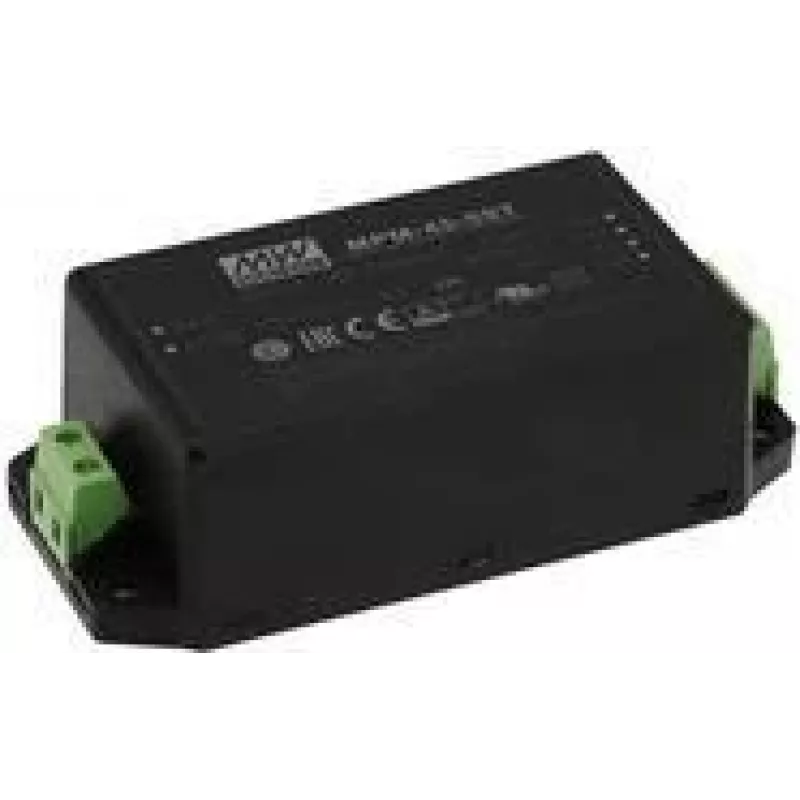

Toiteadapter MEAN WELL MPM-45-12ST, sisetingimustesse 45 W, sisend 80–264 V, must, 12 V väljund

MEAN WELL MPM-45-12ST on kompaktne sisetingimustesse mõeldud vahelduvvoolust alalisvooluks muundav trükkplaadile paigaldatav meditsiinilise kvaliteediga toiteadapter, mis annab 45 W väljundvõimsust 12 V alalisvoolul. Seade aktsepteerib universaalset sisendpinget vahemikus 80–264 V vahelduvvoolu ja on mõeldud rakendustele, mis nõuavad väikese suurusega, suure võimsustihedusega toiteallikat koos meditsiiniliste ohutusstandarditega, sealhulgas IEC EN 60601-1 ja ANSI/AAMI ES60601-1 (versioon 3) vastavusega, 2 x MOPP kaitsega ja ülimadala lekkevooluga. Adapter pakub kõrget efektiivsust kuni 92,5%, väga madalat tühikoormuse tarbimist (<0,1 W), 4 kV vahelduvvoolu isolatsiooni ja töökindlat EMC jõudlust.

Eelised

MPM-45-12ST ühendab kompaktsed mõõtmed ja suure võimsustiheduse (87 x 52 x 29,5 mm nominaalne trükkplaadile paigaldatav suurus), et säästa ruumi seadme disainis. See saavutab kõrge muundamise efektiivsuse (kuni 92,5%) ja hoiab ooterežiimi voolutarbimise alla 0,1 W. Ehitatud meditsiinilise kvaliteedi standarditele topeltisolatsiooniga (klass II, ilma FG-ta), 4 kV vahelduvvoolu isolatsiooniga ja 2 x MOPP-ga, pakub see usaldusväärset ohutust ja madalat leket meditsiinilistele ja tundlikele elektroonikarakendustele. Lisafunktsioonide hulka kuuluvad lai sisendvahemik (80–264 V vahelduvvoolu), hea soojuse hajutamine ja täiustatud vibratsioonikindlus.

Sobib

• 12 V alalisvoolu meditsiiniliste ja laboriseadmete toiteks, mis nõuavad meditsiinilise kvaliteedi ohutust
• LED-draiverite, CCTV-moodulite ja võrguseadmete (nt ruuterid) varustamiseks
• Sisseehitatud ja trükkplaadile paigaldatud süsteemidele, kus on vaja kompaktset suurust ja madalat ooterežiimi kadu

Peamised spetsifikatsioonid

• Väljundvõimsus: 45 W
• Väljundpinge: 12 V alalisvoolu
• Sisendpinge: 80–264 V vahelduvvoolu
• Efektiivsus: kuni 92,5%
• Tühikoormuse voolutarve: <0,1 W
• Isolatsioonipinge: 4 kV vahelduvvoolu
• Kaitse: klass II topeltisolatsioon (ilma FG-ta), 2 x MOPP
• Tüüpiline suurus (trükkplaadile paigaldatav tüüp): 87 x 52 x 29,5 mm
• MPN/EAN: MPM-45-12ST / 4021087069519

Kasutusjuhend

Integreerige MPM-45-12ST siht-trükkplaadile või paigaldusalusele, järgides tootja mehaanilisi ja jalajälje soovitusi. Ühendage vahelduvvoolu sisend sobiva võrgupistikuga, mis on ette nähtud määratud sisendvahemikule (80–264 V vahelduvvoolu), ja suunake 12 V alalisvoolu väljund koormusele, kasutades sobivat juhtmestikku ja polaarsust. Tagage piisav ventilatsioon ja soojusjuhtimine mooduli ümber ning järgige meditsiinilise kvaliteedi paigaldiste jaoks nõutavaid isolatsiooni- ja roomamiskaugusi. Järgige seadmesse paigaldamisel kohalikke juhtmestiku eeskirju ja seadme ohutusjuhiseid.

Soovitused

Kasutage adapterit sisetingimustes, kuivades keskkondades ja vältige selle kokkupuudet liigse vibratsiooniga, mis ületab määratud 2–5G reitingut. Meditsiiniliste paigaldiste puhul kontrollige vastavust süsteemi taseme ohutusnõuetele ning säilitage nõuetekohane maandus ja eraldus, nagu nõutakse IEC/ANSI standardites.
