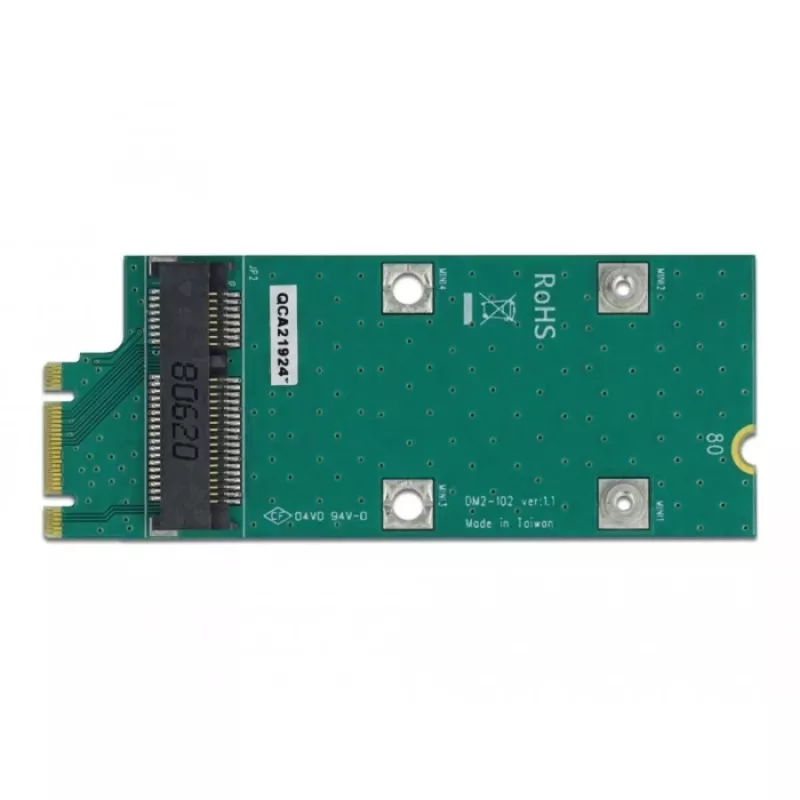

Liidesekaart DeLOCK 64103

See Delocki adapter võimaldab ühendada pool- või täissuuruses Mini PCIe mooduli. Adapteri saab süsteemi paigaldada M.2 liidese kaudu. Muundur toetab USB- või PCIe (x1) signaaliedastusega mooduleid.

Eelised

DeLOCK 64103 pakub kompaktset sisemist lahendust Mini PCIe moodulite lisamiseks M.2 hostiliidesega süsteemidesse. Selle disain toetab nii pool- kui ka täissuuruses Mini PCIe kaarte ning võimaldab signaaliedastust USB või PCIe x1 kaudu. Kaardi väikesed mõõtmed ja standardne vormitegur muudavad selle ühilduvaks paljude süsteemidega, kus on vaja sisemist laiendust.

Sobib

• Mini PCIe traadita side-, salvestus- või I/O-moodulite lisamiseks M.2 pesaga süsteemidesse
• Kompaktsete lauaarvutite, tööstusarvutite või manussüsteemide uuendamiseks
• Sisemiste ühenduvusvõimaluste võimaldamiseks piiratud ruumi korral

Peamised tehnilised andmed

• Bränd: DELOCK
• Mudel: 64103
• Hostiliides: M.2
• Väljundliides: Mini PCIe (toetab pool- ja täissuuruses mooduleid)
• Signaalitugi: USB ja PCIe (x1)
• Sisemine: Jah
• Mõõtmed (L x S x K): 31,5 x 80 x 4,7 mm
• Värvus: Roheline
• EAN: 4043619641031

Kasutamine

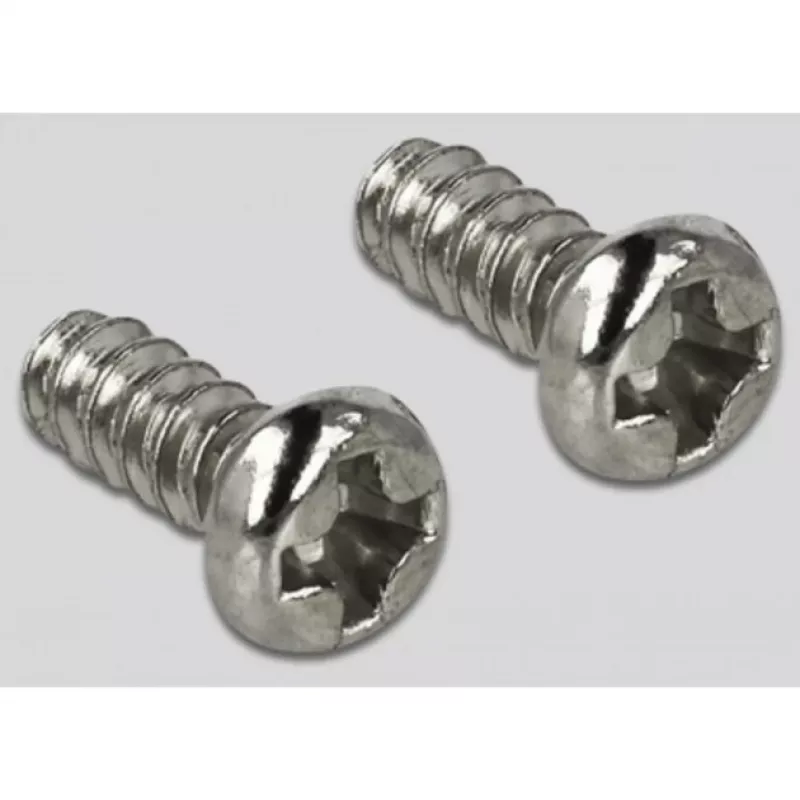

Sisestage DeLOCK 64103 emaplaadi vabasse M.2 hostipessa, järgides hostiplaadi tootja juhiseid. Paigaldage Mini PCIe moodul (pool- või täissuuruses) adapterile ja kinnitage see vastavalt mooduli kinnitusviisile. Veenduge pistiku korrektses joondamises ja kontrollige, et süsteem toetaks USB või PCIe x1 signaaliedastust valitud mooduli jaoks. Pärast paigaldamist lülitage süsteem sisse ja installige Mini PCIe moodulile vajalikud draiverid.

Soovitused

Paigaldage adapter väljalülitatud süsteemi ja käsitsege mooduleid ESD-ettevaatusega. Kontrollige šassii sees ruumi adapteri mõõtmete jaoks ning veenduge enne paigaldamist hosti M.2 võtme ja signaali ühilduvuses.
