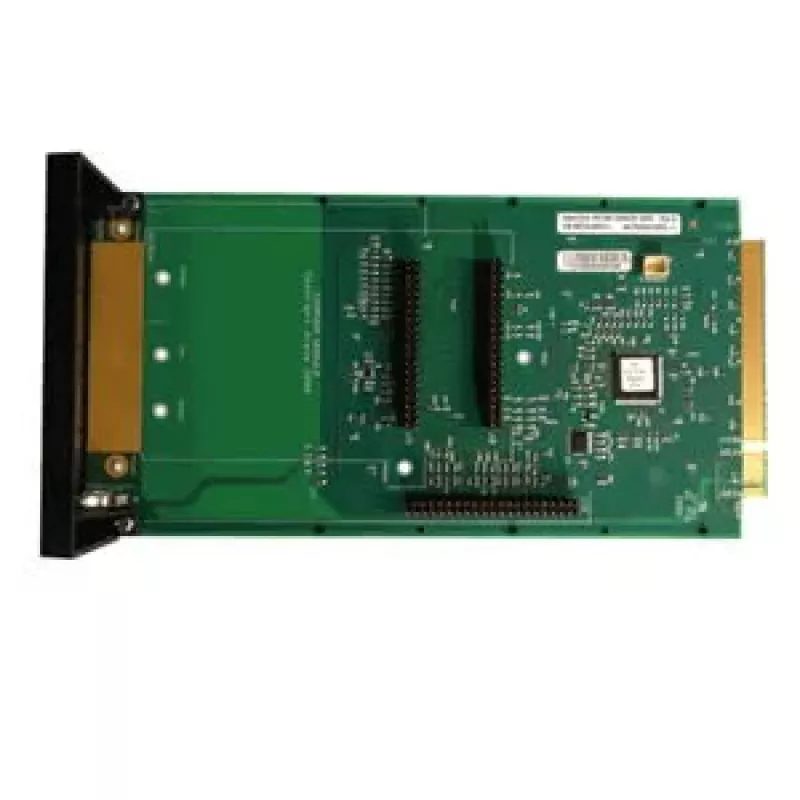

Liidesekaart Avaya 700417439

Avaya 700417439 universaalne PRI-liidesekaart lisab PRI-ühenduse toe ühilduvale IP500 baaskaardile, saadaval ühe- või kahepordilise variandina. See paigaldatakse mis tahes IP500 baaskaardile, välja arvatud IP500 Legacy Carrier kaart ja IP500 4-pordiline laienduskaart, ning tagab füüsilised ühendused host IP500 baaskaardi portide 9 ja 10 kaudu. Pordid 11 ja 12 toimivad testpunktidena külgneva pordi jälgimiseks ja testimiseks.

Eelised

Kaart toetab mitut PRI-liini tüüpi (E1 PRI, E1R2 PRI, T1 robbed bit ja T1 PRI) ning võimaldab liini tüübi valikut IP Office Manageris. See integreerub IP500 juhtseadmega ja järgib funktsioonivõtme vaikimisi seadeid (U-Law vaikimisi T1 PRI; A-Law vaikimisi E1 PRI). Litsentsimine on paindlik: igal paigaldatud IP500 PRI-U pordil on 8 litsentseerimata B-kanalit ning täiendavaid B-kanaleid saab lubada IP500 Universal PRI (lisakanalid) litsentsidega kuni paigaldatud pordi mahuni. Kaart on tarkvaraliselt ühilduv alates versioonist 4.1 ja uuemast ning ühe IP500 juhtseadme kohta toetatakse kuni nelja sellist kaarti.

Sobib

• PRI-ühenduse lisamiseks ühilduvatesse Avaya IP500 süsteemidesse
• Väikeste ja keskmise suurusega ettevõtete telefonisüsteemide laiendusteks, mis vajavad E1 või T1 liideseid
• Keskkondadesse, kus on vaja diagnostilist juurdepääsu testpunktide kaudu ühenduste jälgimiseks

Peamised spetsifikatsioonid

• Mudel: Avaya 700417439 universaalne PRI-liidesekaart
• Variandid: ühe- või kahepordiline
• Toetatud liini tüübid: E1 PRI (30B+D pordi kohta), E1R2 PRI (30B pordi kohta), T1 robbed bit (24B pordi kohta), T1 PRI (23B+D pordi kohta)
• Füüsilised ühendused: host IP500 baaskaardi pordid 9 ja 10; pordid 11 ja 12 testpunktidena
• Litsentsimine: 8 litsentseerimata B-kanalit iga paigaldatud PRI-U pordi kohta; täiendavad B-kanalid nõuavad IP500 Universal PRI (lisakanalid) litsentse
• Maksimaalselt IP500 juhtseadme kohta: 4 kaarti
• Minimaalne tarkvaratase: 4.1+

Kasutamine

Paigaldage kaart toetatud IP500 baaskaardile (ei ühildu IP500 Legacy Carrier või IP500 4-pordilise laienduskaardiga). Ühendage välised PRI-ühendused host IP500 baaskaardi vastavatesse füüsilistesse portidesse (pordid 9 ja 10). Vajadusel ühendage test- ja jälgimisseadmed portidesse 11 ja 12 külgneva ühenduse jaoks. Kasutage IP Office Managerit PRI-liini tüübi määramiseks või muutmiseks, paremklõpsates liini ikoonil ja valides „Change Universal PRI Card Line Type” ning seejärel valige soovitud liini tüüp. Veenduge, et süsteemi funktsioonivõti (U-Law või A-Law) ja tarkvaratase vastavad vaikimisi või nõutavatele seadetele.

Soovitused

Enne paigaldamist kontrollige tarkvarataset 4.1 või uuem ja veenduge funktsioonivõtme (U-Law/A-Law) seadetes. Planeerige litsentsimine vajalike B-kanalite jaoks: süsteem pakub 8 litsentseerimata B-kanalit pordi kohta ning täiendavad kanalid tuleb lubada vastavate IP500 Universal PRI (lisakanalid) litsentsidega. Ärge paigaldage seda kaarti IP500 Legacy Carrier kaardile ega IP500 4-pordilisele laienduskaardile.
