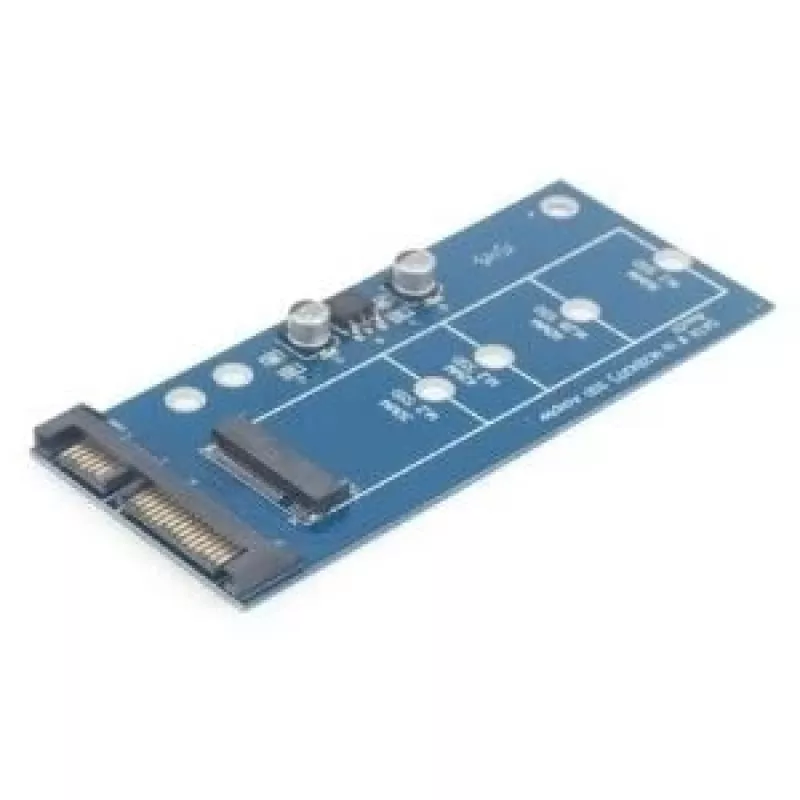

Liidesekaart Gembird EE18-M2S3PCB-01

Gembird EE18-M2S3PCB-01 on sisemine liidesekaart, mis võimaldab paigaldada 1,8-tollise mSATA (M.2 NGFF) SSD süsteemi M.2 hostipordi kaudu. See toetab SATA-seadme liideseid (SATA 3/2/1) ega vaja täiendavaid tarkvaradraivereid, pakkudes kompaktset (106 mm × 45 mm) ja kerget (17,5 g) lahendust sisemise salvestusruumi laiendamiseks.

Eelised

See adapterkaart tagab otsese ühilduvuse M.2 hostiportide ja 1,8-tolliste mSATA SSD-de (NGFF) vahel ilma draiveriteta. See toetab kõiki SATA versioone (SATA I/II/III), sellel on väike PCB jalajälg kitsaste paigalduste jaoks ja see on mõeldud sisemiseks kinnitamiseks, pakkudes lihtsat ühenda-ja-kasuta meetodit mSATA salvestusruumi lisamiseks või taaskasutamiseks.

Sobib

• 1,8-tollise mSATA (M.2 NGFF) SSD paigaldamiseks emaplaadi M.2 pessa
• mSATA kettaseadmete uuendamiseks või taaskasutamiseks sülearvutites, mini-arvutites või manussüsteemides
• Süsteemidele, mis vajavad SATA 3/2/1 ühilduvust M.2 vormiteguriga

Peamised spetsifikatsioonid

• Mudel: Gembird EE18-M2S3PCB-01
• Hostiliides: M.2
• Väljundliides: mSATA (1,8-tolline SSD, NGFF)
• SATA ühilduvus: SATA 3/2/1
• Mõõtmed: 106 mm × 45 mm
• Kaal: 17,5 g
• Sisemine paigaldus: jah
• MPN: EE18-M2S3PCB-01
• EAN: 8716309087834

Kasutusjuhend

Lülita arvuti välja ja ava korpus. Sisesta 1,8-tolline mSATA SSD adapteri mSATA konnektorisse ja kinnita see vastavalt kettaseadme ja plaadi kinnituspunktidele. Paigalda adapter süsteemi M.2 pessa, veendu, et see on õigesti paigas, ja kinnita vajalik kruvi. Sulge korpus, lülita süsteem sisse ja kontrolli, kas ketas tuvastatakse püsivaras/operatsioonisüsteemis. SATA tuvastamiseks pole draiveri paigaldamist vaja.

Soovitused

Kasuta staatilise elektri eest kaitsvat käsitsemisviisi adapteri ja SSD paigaldamisel. Veendu, et M.2 pesa toetab nõutud võtit ja SATA signaaliribasid; kontrolli enne paigaldamist emaplaadi kasutusjuhendist ühilduvust.
