Liidesekaart DeLOCK 89888

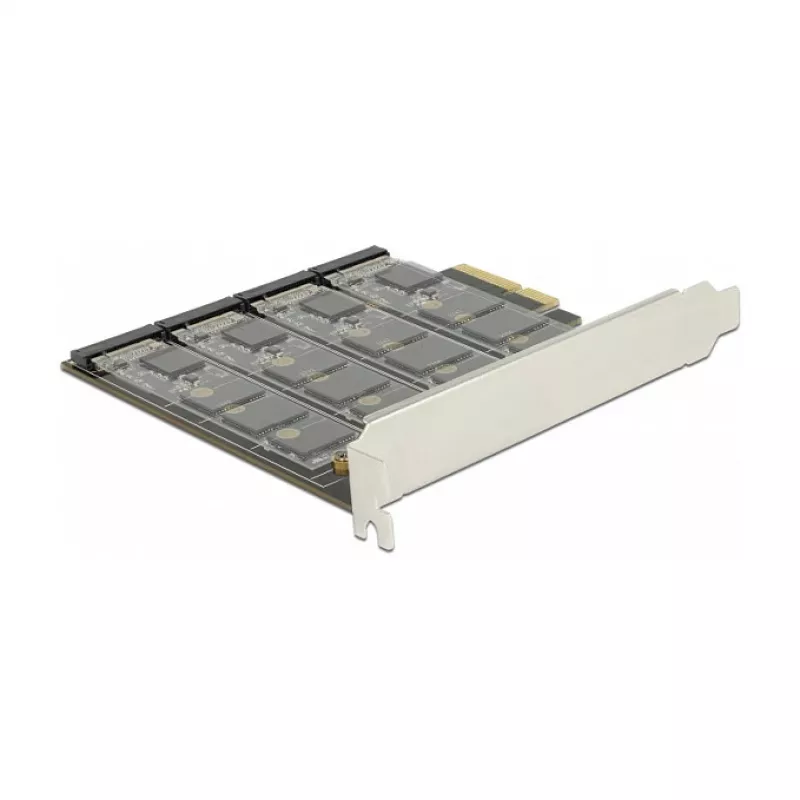

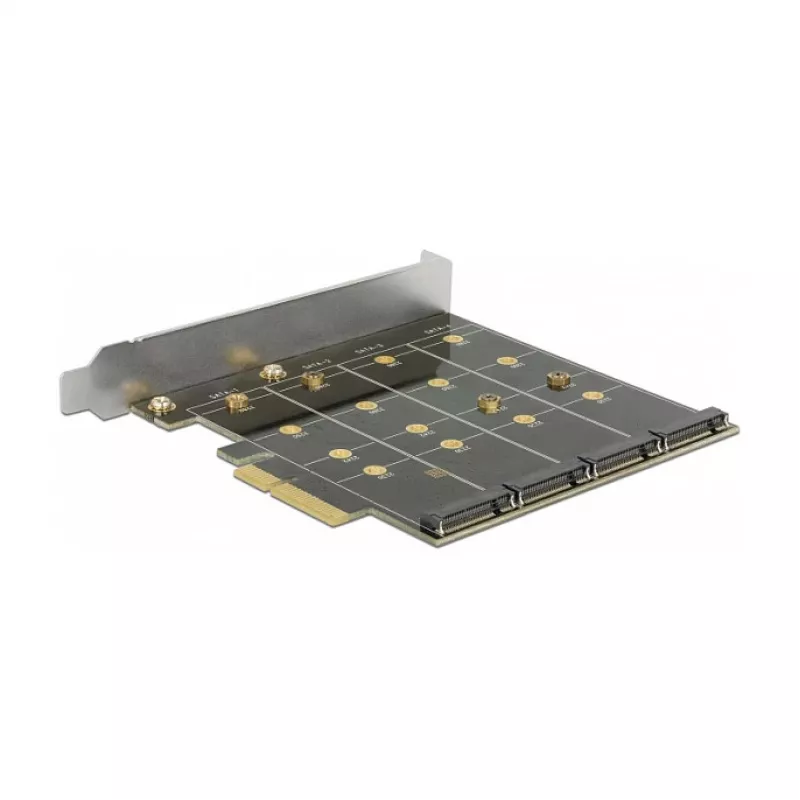

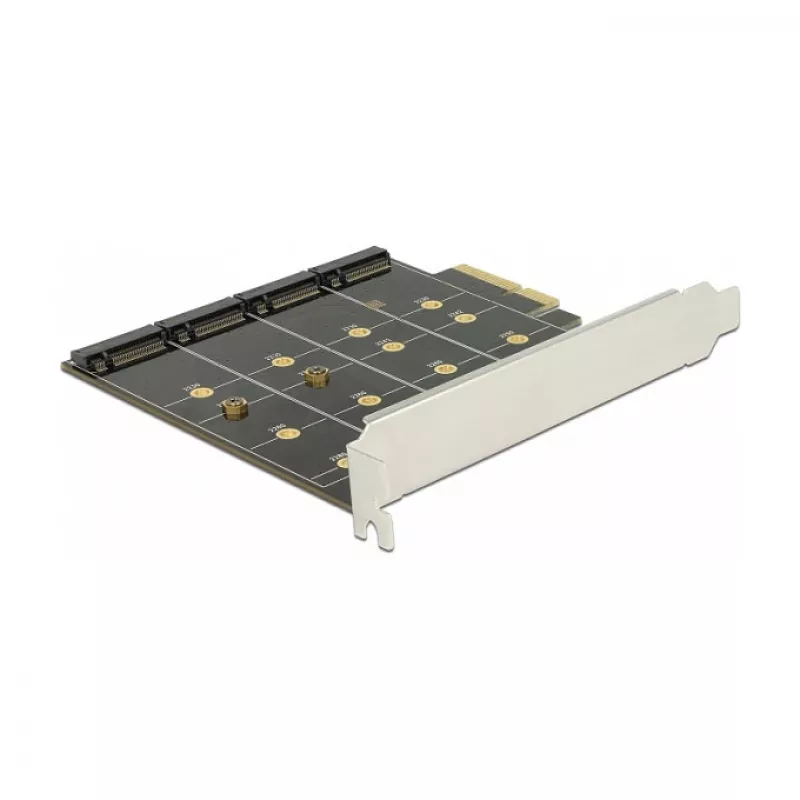

DeLOCK 89888 on sisemine PCIe-liidesekaart, mis laiendab arvutit nelja M.2 pesaga SATA salvestusmoodulite jaoks. See toetab M.2 seadmeid suurustes 2280, 2260, 2242 ja 2230 ning tagab maksimaalse SATA edastuskiiruse 6 Gbit/s. Kaart kasutab Marvell 88SE9230 kiibistikku ja toetab RAID-tasemeid 0, 1 ja 10 paindlikeks salvestuskonfiguratsioonideks.

Eelised

Liidesekaart võimaldab paigaldada kuni neli M.2 SATA moodulit ühte PCIe pessa, võimaldades suuremat salvestustihedust ilma väliste korpusteta. Standardsete M.2 suuruste tugi tagab ühilduvuse paljude SSD-dega, samas kui RAID 0, 1 ja 10 valikud võimaldavad seadistada jõudluse või koondamise jaoks. Integreeritud Marvell 88SE9230 kiibistik tagab riistvaratasemel SATA juhtimise ja stabiilse töö kuni 6 Gbit/s kanali kohta.

Sobib

Peamised tehnilised andmed

Kasutamine

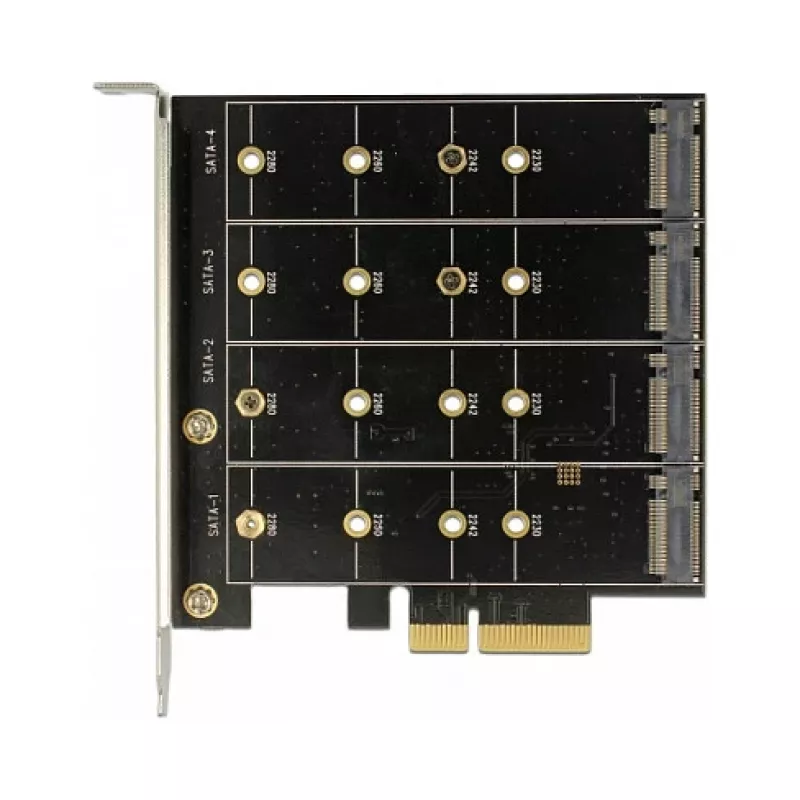

Paigaldage kaart vabasse PCIe pessa emaplaadil ja kinnitage see korpusesse. Monteerige M.2 SATA moodulid kaasasolevatesse M.2 pesadesse ja kinnitage need vastavalt nende pikkusele (2280/2260/2242/2230). Ühendage vajalikud toite- või SATA-kaablid, kui teie süsteemi seadistus seda nõuab, ja konfigureerige RAID-tase kaardi BIOS-i/püsivara või hostsüsteemi RAID-haldustööriista kaudu. Veenduge, et Marvell 88SE9230 kiibistiku draiverid oleksid operatsioonisüsteemi paigaldatud.

Soovitused

RAID-massiivide seadistamisel kasutage prognoositava käitumise ja optimaalse jõudluse saavutamiseks identseid sama mahu ja jõudlusega M.2 SATA mooduleid. Kõigi nelja M.2 pesa täitmisel kontrollige emaplaadi PCIe radade saadavust ja jahutust korpuses.
