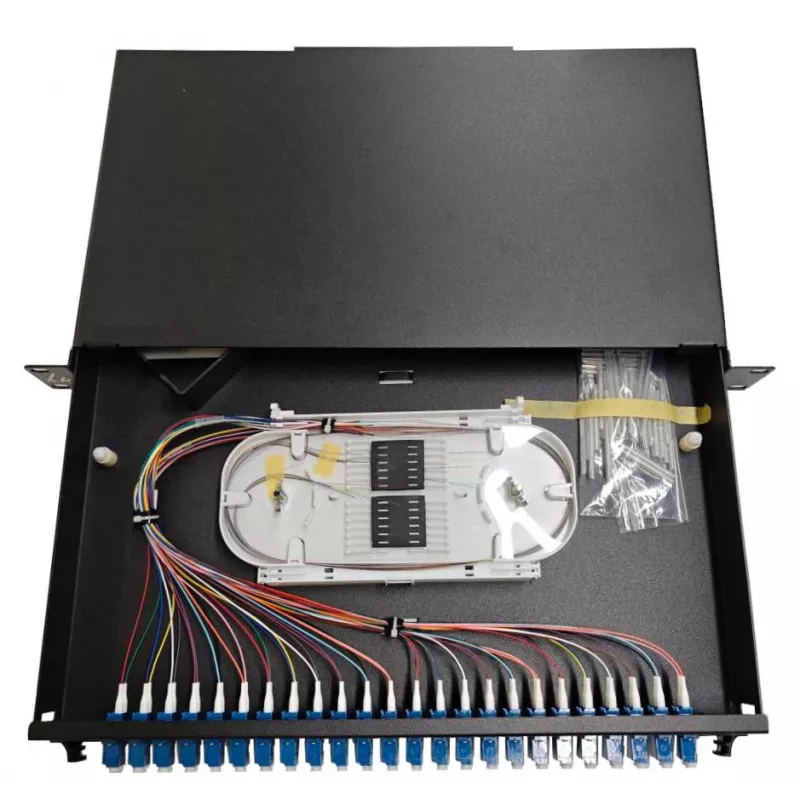

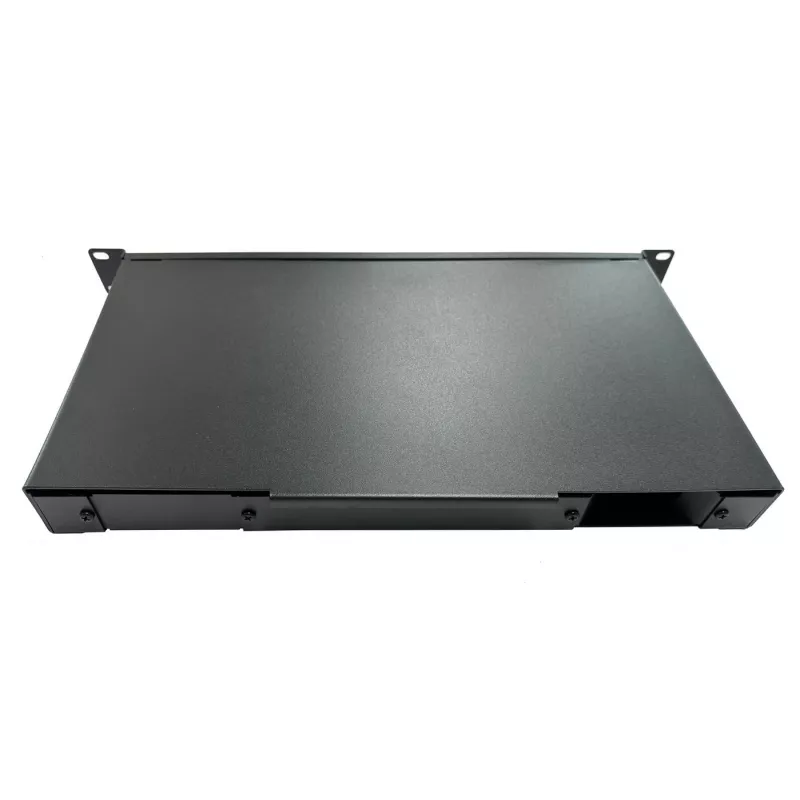

Lanview LVO233845 paigalduspaneel 1U

Lanview LVO233845 on 19" 1U fiiberoptiline paigalduspaneel, mis on mõeldud organiseeritud riiulipõhiseks fiiberhalduseks. See toetab kuni 24 LC dupleks- või 24 SC simpleksadapterit ning on varustatud 24 LC dupleks ühemoodilise adapteri ja 48 eelpaigaldatud sabaga splaisskassettides. Paneel on valmistatud vastupidavast mustast terasest ning sisaldab mitut kaabli sisenemispunkti ja tugevdatud pingevabastust, mis sobib puhutud fiiberpaigaldisteks.

Eelised

See 1U paigalduspaneel pakub kompaktset, standardiseeritud 19" vormingut tõhusaks riiulikasutuseks ja selgeks fiibertrassiks. Sellel on neli Ø20 mm ümmargust sissepääsu, mis ühilduvad PG-kruviühendustega, ja kaks ristkülikukujulist 80 x 34 mm sissepääsu tühjade plaatidega, võimaldades paindlikku kaabli sisenemist. Kummeeritud pingevabastus vähendab mehaanilist pinget kiududel ning sisseehitatud kinnitusdetailid splaisskassettidele ja kaablihalduse väljalõiked võimaldavad kaablite kindlat kinnitamist sidemete või takjapaeltega.

Sobib kasutamiseks

• Riiulipõhine fiiberhaldus andmekeskustes ja serveriruumides
• Fiiberpõhise magistraali lõpetamise ja jaotuspaneelid
• Puhutud fiiberpaigaldised, mis nõuavad tugevdatud pingevabastust
• Keskkonnad, kus kasutatakse SC simpleks- või LC dupleks ühemoodilisi ühendusi

Peamised tehnilised andmed

• Mudel: Lanview LVO233845
• Vorming: 19" 1U riiulisse paigaldatav
• Adapteri maht: kuni 24 SC simpleks või 24 LC dupleks
• Kaasasolevad adapterid: 24 x LC dupleks ühemoodiline
• Eelpaigaldatud sabad: 48 splaisskassettides
• Kaabli sissepääsud: 4 × Ø20 mm (PG-kruviga ühilduvad) ja 2 × 80 × 34 mm ristkülikukujulised tühjade plaatidega
• Pingevabastus: kummeeritud, sobib puhutud fiibrile
• Materjal/värv: teras, must
• Mõõtmed (ligikaudsed): 420 mm laius × 36 mm sügavus × 245 mm kõrgus
• Kaal: 3,5–3,6 kg

Kasutamine

Paigaldage paigalduspaneel standardsesse 19" riiulisse, kasutades 1U ruumi. Paigaldage splaisskassetid ettenähtud kinnitusdetailidesse ja kinnitage eelpaigaldatud sabad. Lõpetage sissetulevad kaablid valitud sissepääsude kaudu ja kinnitage sobivate PG-kruvidega või eemaldage tühjad plaadid ristkülikukujuliste sissepääsude jaoks vastavalt vajadusele. Suunake kiud kasutades sisseehitatud kaablihalduse väljalõikeid ja kinnitage need kaablisidemete või takjapaeltega, et säilitada painderaadius ja vähendada pinget. Ühendage paigalduskaablid esipaneeli LC või SC adapteritega võrguühenduste loomiseks.

Soovitused

Paigaldamisel kontrollige pistiku tüüpe (LC dupleks vs SC simpleks) ja käsitsege kiude vastavalt ESD- ja fiiberpuhastusprotseduuridele. Hoidke ühemoodiliste kiudude minimaalset painderaadiust ja kasutage puhutud fiiberpaigaldiste puhul kummeeritud pingevabastust, et vältida kahjustusi ja signaalikadu.
