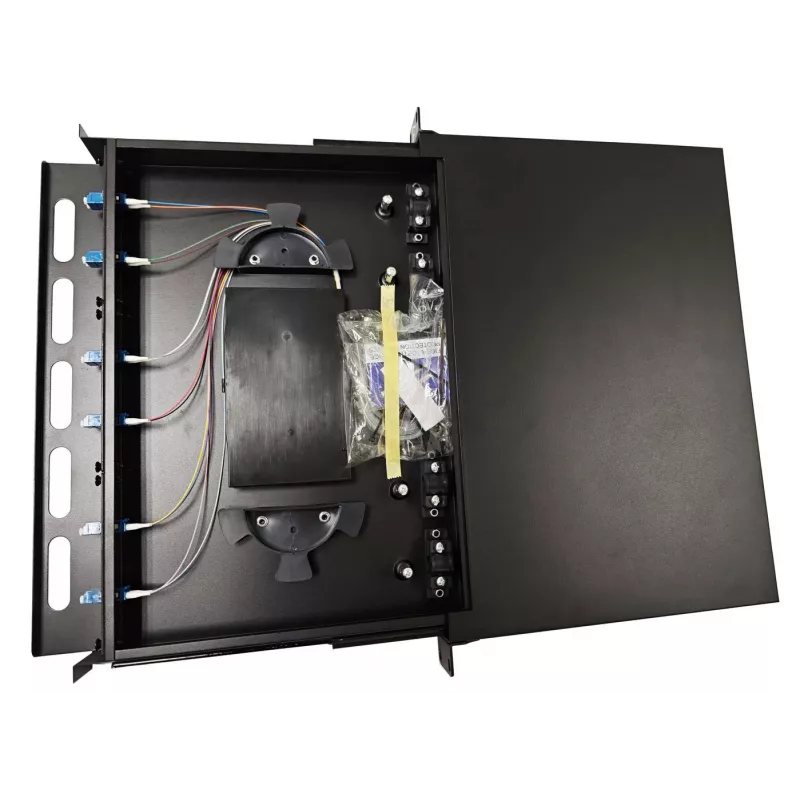

Lanview LVO-101010 kiudoptiline liugpaneel ODF, LC SM OS2, 12 südamikku, 1U

1U siseruumide 19-tolline liugraami paneel ODF 12-südamikulise, 6-pordilise LC duplekskonfiguratsiooniga. Paneel on täielikult varustatud LC/UPC ühemoodiliste dupleksadapteritega ning sisaldab 1 m LSZH värvikoodiga LC/UPC G.657.A2 harkjuhtmeid (0,9 mm) lihtsaks ühendamiseks ja kiu haldamiseks.

Eelised

Liuguv 1U disain tagab hõlpsa juurdepääsu paigaldamiseks ja hoolduseks, säilitades samal ajal kompaktse 19-tollise jalajälje, mis sobib standardsetele raamidele. Eelpaigaldatud LC/UPC SM dupleksadapterid ja värvikoodiga G.657.A2 harkjuhtmed vähendavad paigaldusaega ja minimeerivad vajadust kohapealse otsastamise järele. LSZH mantliga harkjuhtmed parandavad sisekeskkondade ohutust.

Sobib

• Telekommunikatsiooniseadmete ruumid
• Andmekeskuste ühendamine ja kiu haldamine
• FTTx ja hoone magistraalpaigaldised
• LAN-kapid ja võrgu jaotuspaneelid

Peamised tehnilised andmed

• Vormitegur: 1U, 19-tolline liugpaneel
• Kiudude arv: 12 südamikku (6 LC dupleksporti)
• Adapterid: LC/UPC ühemoodiline dupleks, täielikult varustatud
• Harkjuhtmed: LC/UPC G.657.A2, 0,9 mm, 1 m, LSZH, värvikoodiga
• Sisekasutuseks

Kasutamine

Paigaldage 1U liugpaneel standardsesse 19-tollisesse raami. Suunake sisenevad magistraalkiud tagumistele või määratud sisenemispunktidele ja ühendage eelpaigaldatud LC/UPC adapteritega. Kasutage kaasasolevaid värvikoodiga LC/UPC G.657.A2 harkjuhtmeid, et splaissida need feeder-kiududega või ühendada otse seadmete ühendusjuhtmetega. Libistage paneel paigaldamise või hoolduse ajal adapterite ja harkjuhtmeteni pääsemiseks välja, seejärel kinnitage paneel tagasi oma kohale.

Soovitused

Käsitsege kiude ja harkjuhtmeid, kasutades asjakohaseid ESD- ja kiudude puhastusprotseduure. Kasutage ühilduvaid ühemoodilisi LC/UPC ühendusjuhtmeid ja järgige G.657.A2 kiudude painderaadiuse juhiseid. Hoidke seadet puhtas ja kuivas sisekeskkonnas ning vältige harkjuhtmetele mehaanilise pinge avaldamist.
