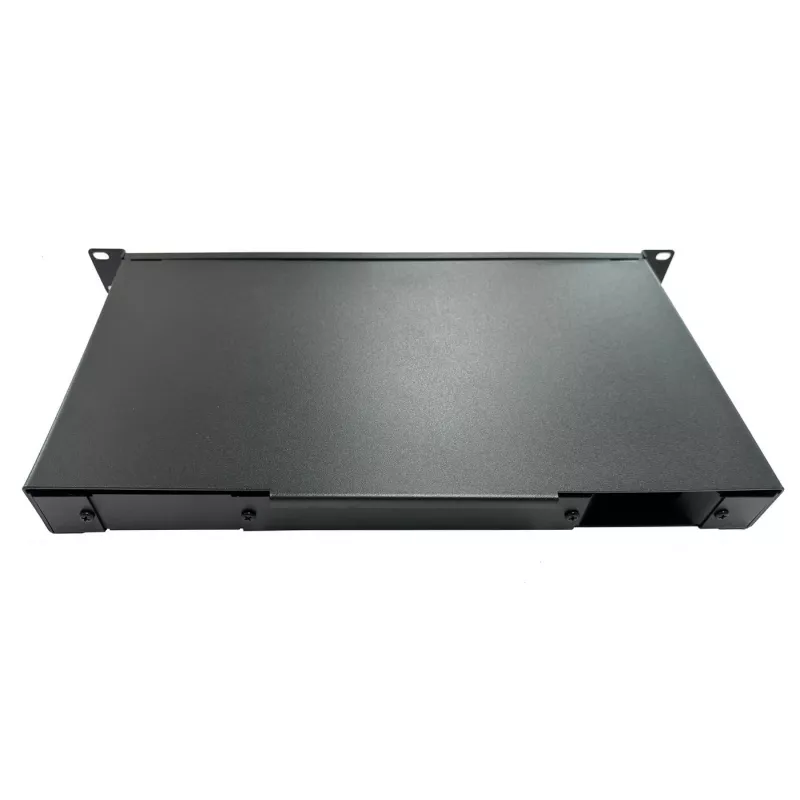

Lanview LVO233840 paigalduspaneel 1U

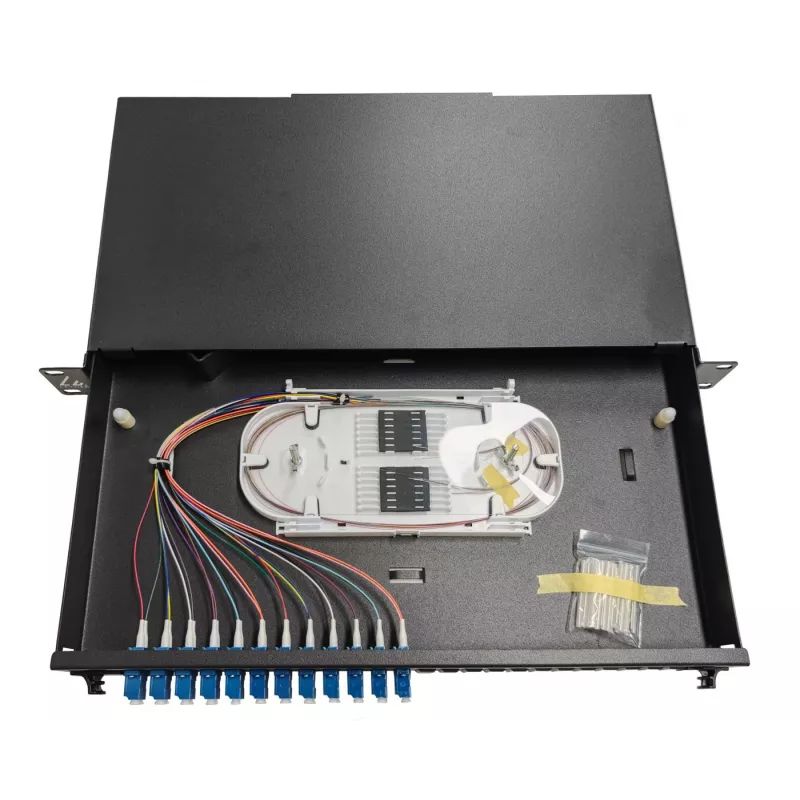

19" fiiberoptiline paigalduspaneel, 1U riiulile paigaldatav, mõeldud kuni 24 SC Simplex või LC Duplex adapteri jaoks. Paneel on tarnitud koos 12 LC Duplex Single Mode adapteriga ja sisaldab 24 eelpaigaldatud patsi ühenduskassetiga. Valmistatud vastupidavast terasest musta viimistlusega, paneelil on kaablihalduse väljalõiked ja kinnituskohad ühenduskassettidele.

Eelised

Lanview LVO233840 pakub kompaktset 1U vormitegurit, mis toetab suure tihedusega fiiberoptilisi ühendusi. Komplektis on kummist kaablipingutid, mis sobivad puhutud fiibri paigalduseks. Mitu kaabli sisenemisava tagaküljel (neli Ø20 mm PG-kruviühenduseks ja kaks ristkülikukujulist 80 x 34 mm tühjade plaatidega) lihtsustavad kaabli sisenemist ja suunamist. Paneelil on võimalus kinnitada kaableid kaablisidemete või takjapaeltega, et vähendada kiudude pinget.

Sobib kasutamiseks

• Riiulile paigaldatav fiiberoptiline lõpetamine serveriruumides ja andmekeskustes
• Suure tihedusega LC Duplex fiiberühendused (kuni 24 porti)
• Ühenduskassettide paigaldus ja hallatav fiibrite ühendamine

Peamised spetsifikatsioonid

• Vormitegur: 1U, 19" riiulile paigaldatav
• Pordid: 24 (konfigureeritud 12 LC Duplex adapterina)
• Kaasasolevad adapterid: 12 x LC Duplex Single Mode
• Patsid: 24 eelpaigaldatud ühenduskassetis
• Kaabli sisenemisavad (tagaküljel): 4 x Ø20 mm (PG-kruvi) ja 2 x 80 x 34 mm ristkülikukujulist tühjade plaatidega
• Pingevabastus: kummist, sobib puhutud fiibrile
• Materjal ja värv: teras, must
• Kaal: 3,5 kg

Kasutamine

Paigaldage paigalduspaneel standardsesse 19" riiulisse, mis võtab enda alla 1U ruumi. Suunake sissetulevad fiiberkaablid läbi sobivate tagumiste sisenemisavade ja kinnitage need kaasasolevate pingevabastuste ja kaablihalduse väljalõigete abil. Asetage ühendused kaasasolevasse ühenduskassetti ja ühendage patsid paneeli esiküljel olevate LC Duplex adapteritega. Kasutage kaablisidemeid või takjapaelu liigsete kaablite kinnitamiseks ja painderaadiuse kontrolli säilitamiseks.

Soovitused

Teostage fiibrite ühendamine ja pistikute lõpetamine puhtas keskkonnas ning järgige tavalisi ühemoodilise fiibri käsitsemisprotseduure. Enne ühendamist kontrollige pistikute puhtust ja säilitage painderaadiused, et vältida signaalikadu. Kasutage kaasasolevaid pingevabastusi ja kinnitusvahendeid, et minimeerida mehaanilist pinget kiududele.
