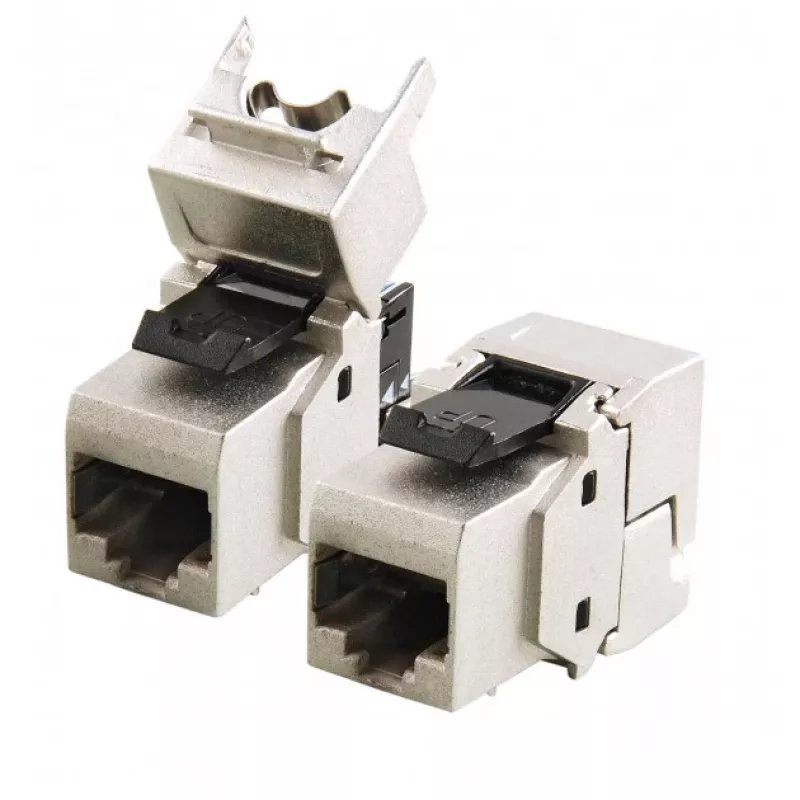

Keystone-moodul EFB Elektronik E-20070

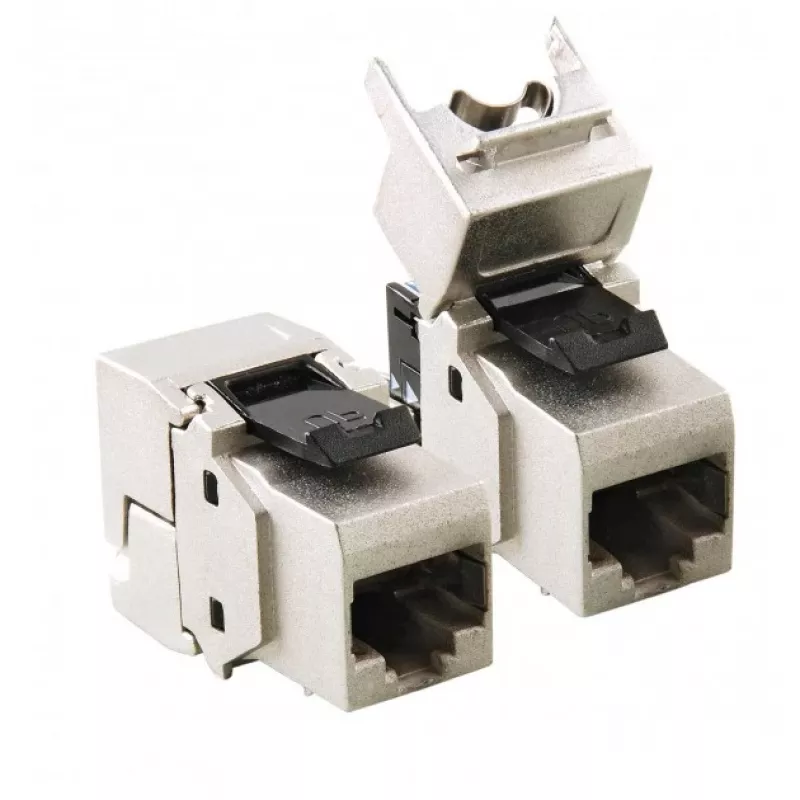

Keystone-pistikupesa tsink-survevalust korpusega ja eraldi tolmukattega, mis on mõeldud usaldusväärsete võrguühenduste loomiseks. Moodul tagab EA klassi jõudluse vastavalt standarditele ISO 11801 AMD1:2009 ja AMD2:2010-04 ning sisaldab kompaktset kaablihaldurit, mis ühildub juhtmesuurustega AWG24/1 kuni AWG22/1.

Eelised

Tsink-survevalust korpus tagab mehaanilise vastupidavuse, samas kui eraldi tolmukate kaitseb kontakte, kui need ei ole kasutuses. EA klassi vastavus tagab kõrgsagedusliku jõudluse, mis sobib 10 Gigabit Etherneti rakendusteks. Sisseehitatud kompaktne kaablihaldus lihtsustab AWG24/1 kuni AWG22/1 juhtmete terminalitöötlust ja pistikupesa toetab PoE+ (IEEE 802.3at). Tõmbetugevdus kaablisideme abil vähendab mehaanilist pinget kaabliühendustele.

Peamised tehnilised omadused

• Korpuse materjal: tsink-survevalu
• Tolmukate: eraldi, eemaldatav
• Jõudlusklass: EA (ISO 11801 AMD1:2009; AMD2:2010-04)
• Kaablihaldur: kompaktne, AWG24/1 .. AWG22/1
• Paarjuhtmestik: TIA/EIA 568 A/B
• PoE tugi: PoE+ (IEEE 802.3at)
• Tõmbetugevdus: kaablisideme abil

Kasutamine

Eemaldage kaabli isolatsioon vastavalt tavapärasele paigalduspraktikale, sisestage juhtmed kompaktsesse kaablihaldurisse ja järgige terminaliühenduse loomisel TIA/EIA 568 A või B paarmääramist. Asetage moodul keystone-avasse, kinnitage vajadusel eraldi tolmukate ja fikseerige tõmbetugevdus kaablisidemega, et vähendada pinget terminalil. Kontrollige pärast paigaldamist ühenduvust ja jõudlust.

Soovitused

Kasutage seda keystone-pistikupesa paigaldistes, mis nõuavad EA klassi jõudlust ja PoE+ võimekust. Sobitage juhtmesuurus AWG24/1–AWG22/1, järgige TIA/EIA paarmääramist ja tehke pärast paigaldamist testid, et kinnitada linkkvaliteeti.
