Keystone-moodul CAT 6A Digitus DN-93615-24

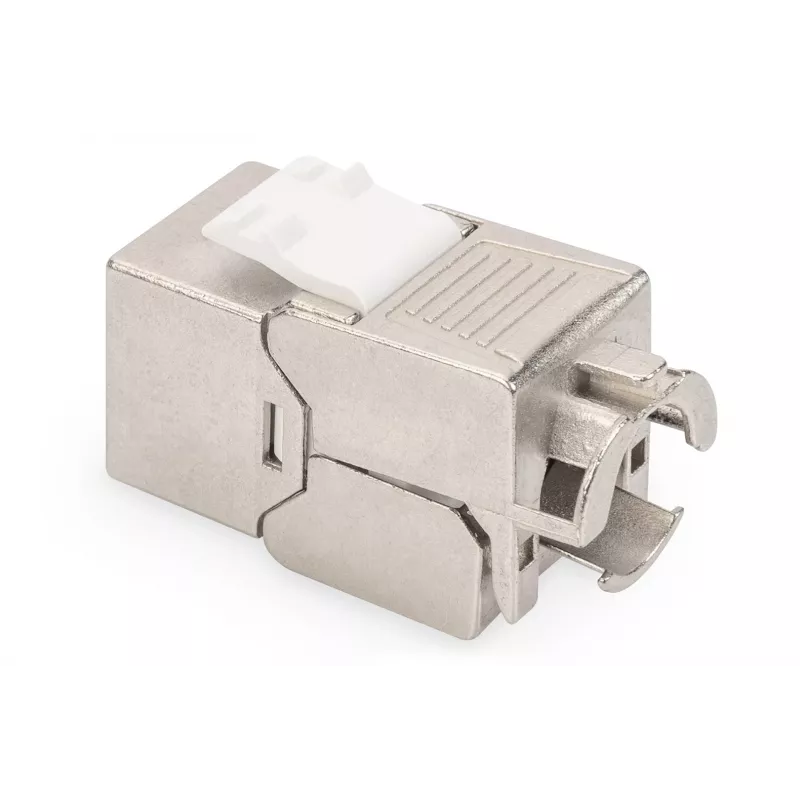

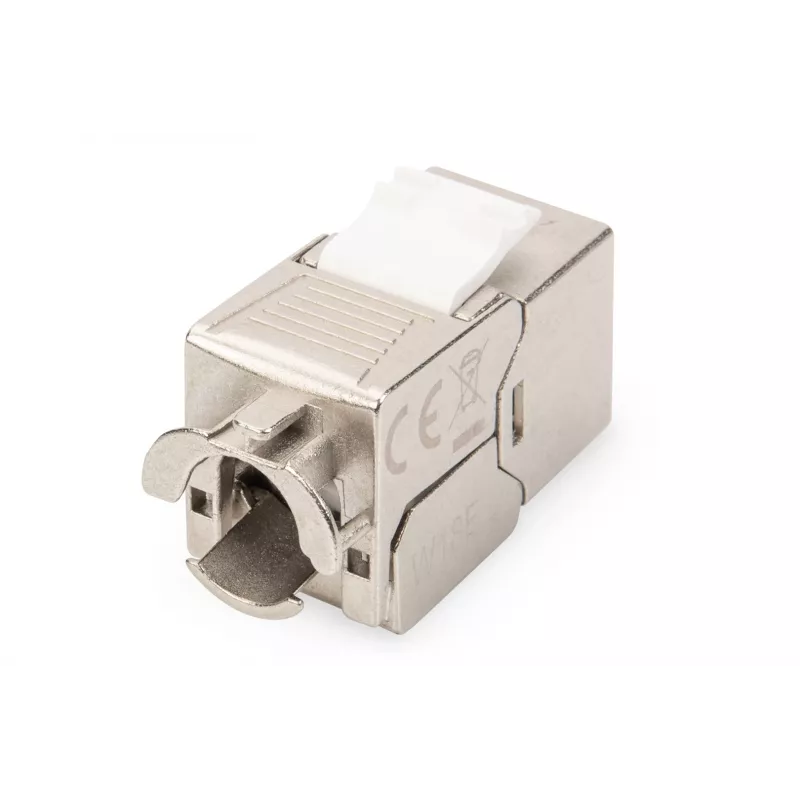

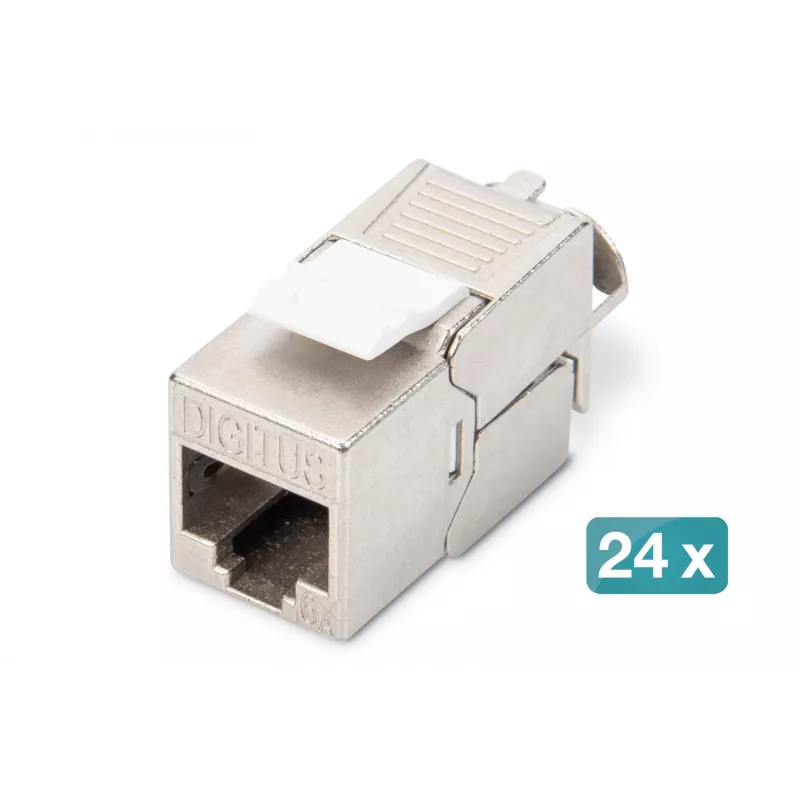

Digitus Keystone-moodul CAT 6A (DN-93615-24) on varjestatud, tööriistavaba keystone-sisend kiirete Ethernet paigaldiste jaoks. Sellel on LSA isolatsiooni-nihkeliitmik, 360° varjestuskontakt ja tolmukaitsekork RJ45-pesale. Kompaktne, hõbedane tsinkkorpus nikeldatud kontaktidega on mõeldud seeriapaigaldamiseks (24 moodulit 19" 1U paneeli) ja paigaldamiseks modulaarsetesse ühenduskarpidesse, toetades PoE standardeid IEEE 802.3af/at/bt.

Eelised

See keystone-moodul võimaldab kiireid ja ohutuid juhtmeühendusi ilma spetsiaalsete tööriistadeta, kasutades värvikoodiga LSA-liiste, mis vastavad EIA/TIA 568 A & B standarditele. 360° varjestuskontakt ja varjestatud CAT 6A disain parandavad EMI-kaitset ja signaali terviklikkust. Selle kompaktsed mõõtmed (14 mm laius, 34 mm sügavus, 20 mm kõrgus) ja vastupidav tsinkkorpus võimaldavad usaldusväärset pikaajalist kasutust ja lihtsat seeriapaigaldust jaotus- ja ühenduskarpidesse.

Sobib

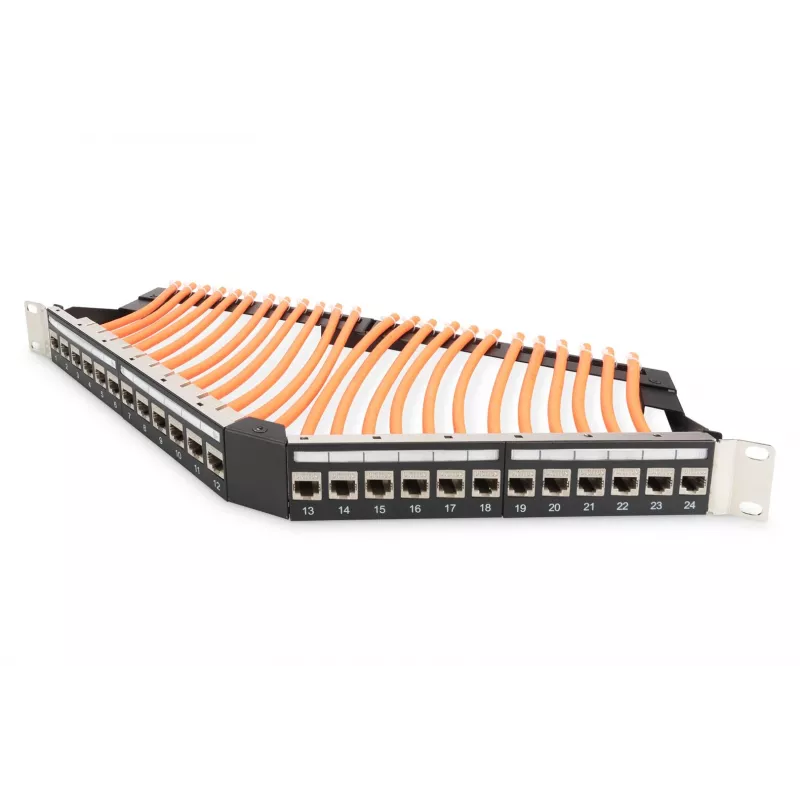

• Patch-paneelid ja 19" 1U jaotuspaneelid (seeriapaigaldus)
• Modulaarsed ühenduskarbid ja välipaigaldused (tööriistavaba montaaž)
• Kiired Ethernet võrgud, mis nõuavad varjestatud CAT 6A ühendusi
• PoE-paigaldised, sealhulgas IEEE 802.3af, 802.3at ja 802.3bt (4PPoE)

Peamised tehnilised andmed

• Mudel: DN-93615-24
• Kategooria: Varjestatud CAT 6A keystone-moodul
• Ühenduse tüüp: LSA isolatsiooni-nihkekontakt
• Varjestus: 360° varjestuskontakt
• PoE tugi: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Korpuse materjal: Tsink, tootevärv: hõbedane
• Kontaktid: nikeldatud
• Mõõtmed (L×S×K): 14 mm × 34 mm × 20 mm
• Kaal: 0,022 kg
• Sertifikaadid: GHMT

Kasutamine

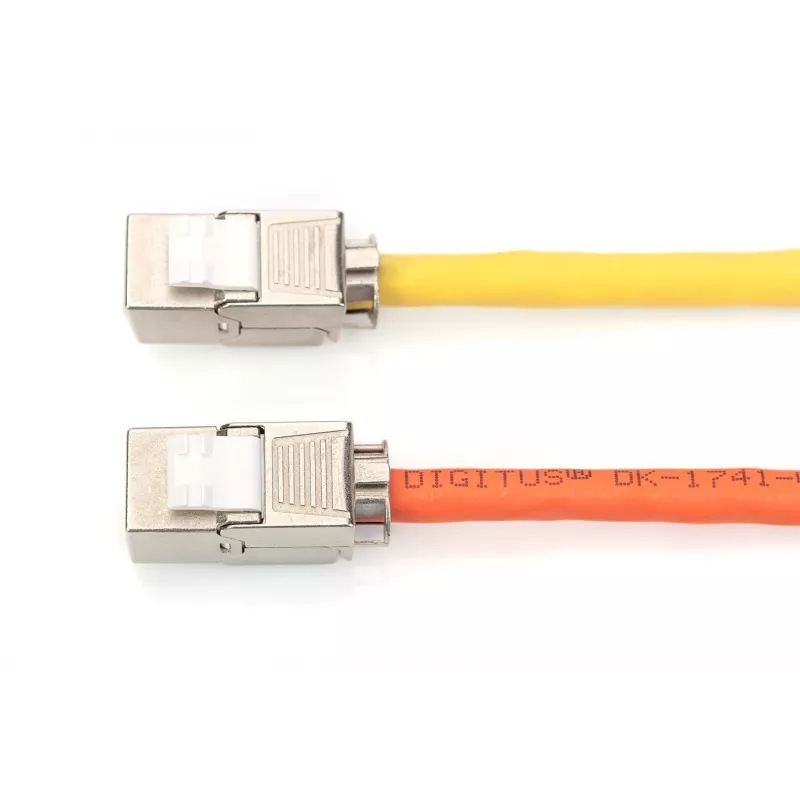

Valmistage võrgukaabel ette, eemaldades väliskesta soovitusliku pikkuseni ja asetage juhtmepaarid värvikoodiga LSA-liistudele, järgides EIA/TIA 568 A või B standardit. Suruge juhtmed isolatsiooni-nihkeliitmikusse, kuni need on täielikult paigal; täiendavat pressimistööriista pole vaja. Sisestage keystone-moodul paneeli või ühenduskarbi avasse, kuni see klõpsab paika, ja kinnitage tolmukaitsekork RJ45-pesale, kui see pole kasutusel.

Soovitused

Optimaalse toimivuse tagamiseks kasutage varjestatud Ethernet-kaablit (FTP/STP) pideva maandusühendusega patch-paneeli või šassiiga. Järgige oma paigaldise PoE toiteklassi nõudeid ja kaabli pikkuse piiranguid. Hoidke mooduleid kuivas keskkonnas ja vältige mehaanilist pinget seeriapaigaldamise ajal.
