Keystone moodul EFB Elektronik E-20091

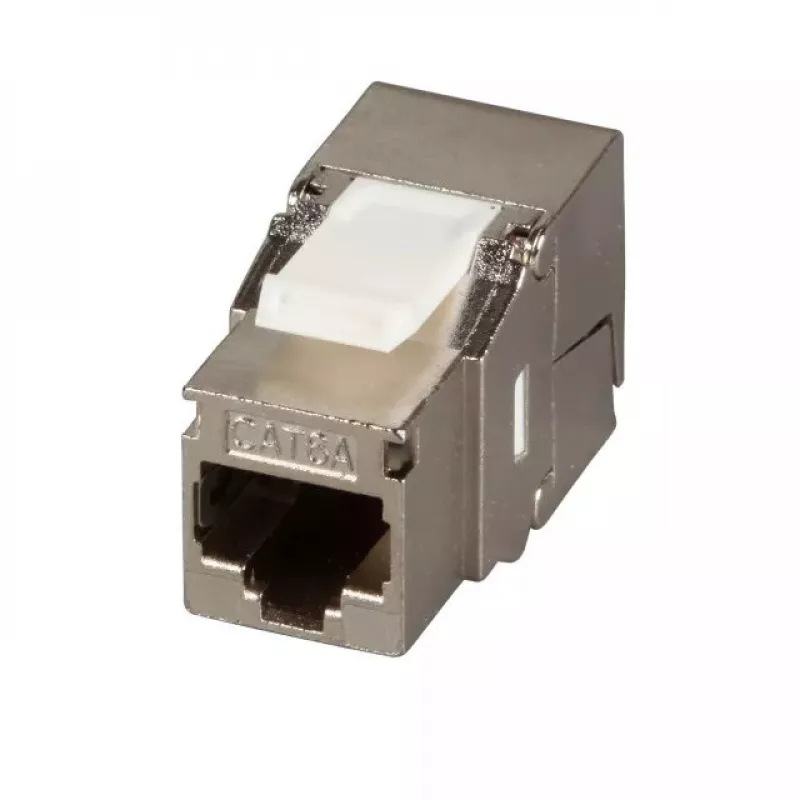

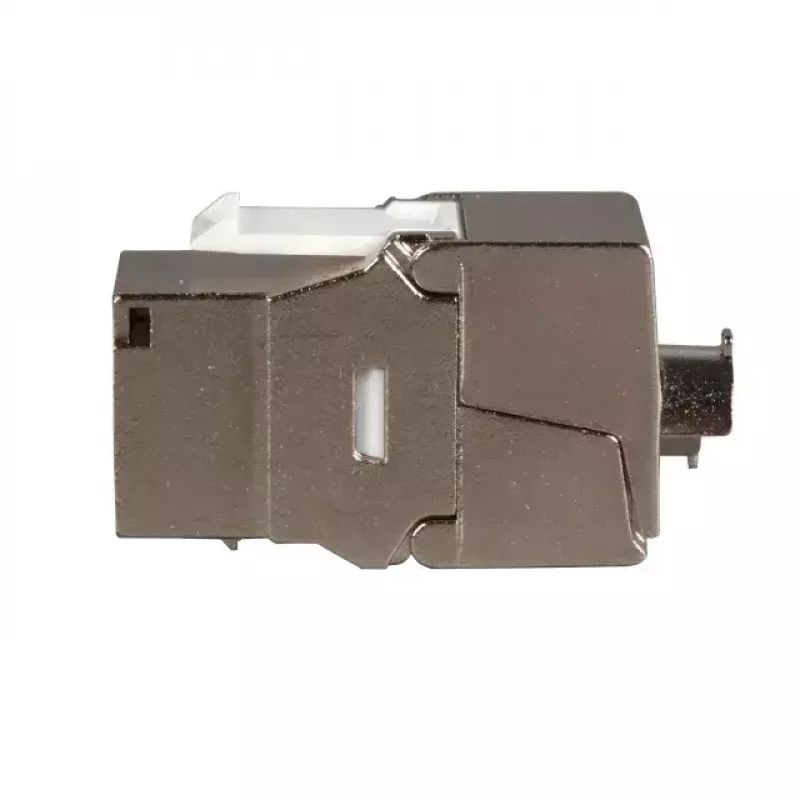

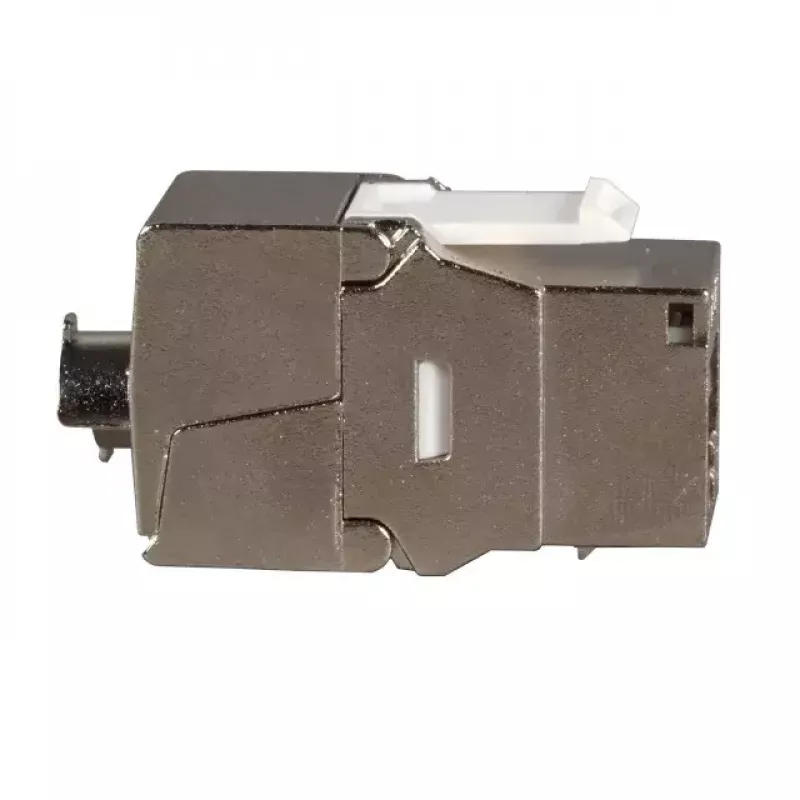

EFB Elektroniki E-20091 keystone moodul on varjestatud, survevalutsingist komponent RJ-45 pistikuga, mis on mõeldud kompaktseteks ja töökindlateks võrgulõpetusteks. See on Cat.6A komponendina sertifitseeritud ja toetab PoE/PoE+, et tagada ühilduvus tänapäevaste võrgutoitenõuetega. Moodul sobib paigaldamiseks keystone-ühilduvatesse jaotuspaneelidesse ja raamidesse ning seda müüakse üksikult metallilise viimistlusega.

Eelised

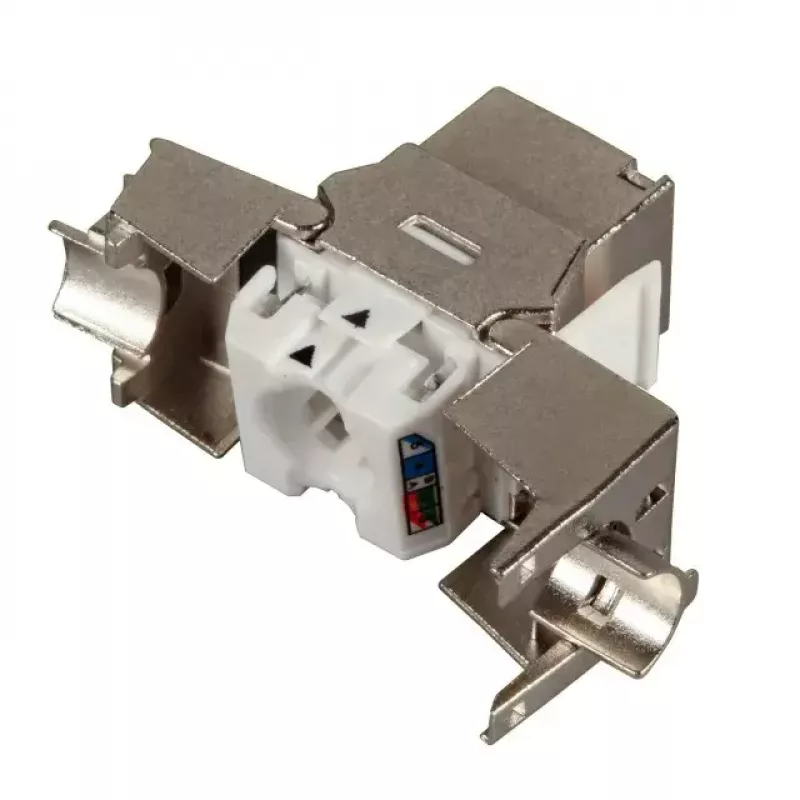

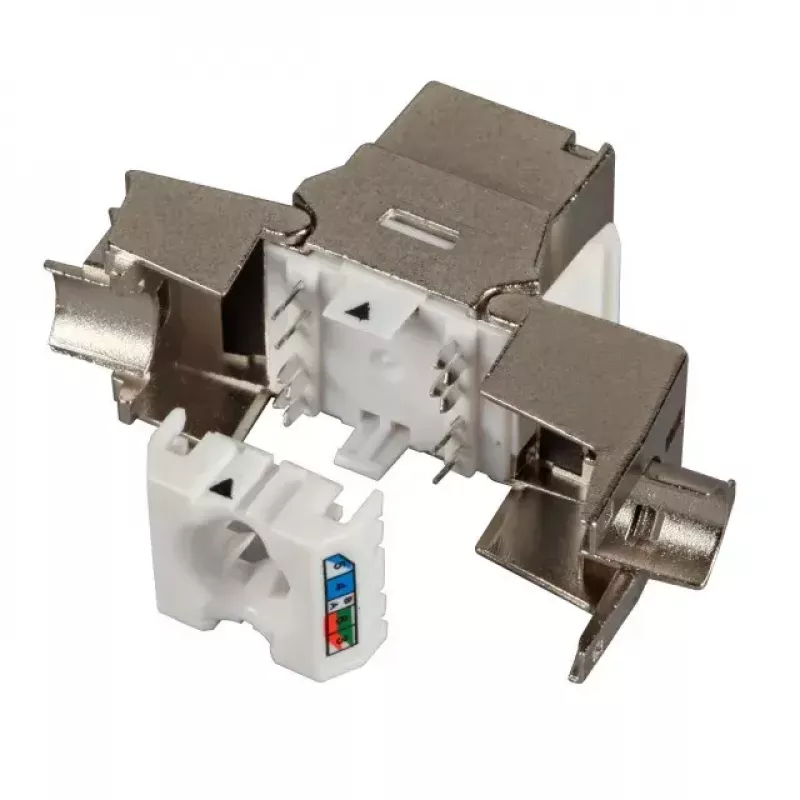

Tsink-survevalukorpus tagab vastupidava 360° varjestuskontakti ja eraldi maanduse tagaküljel. Vastavus standarditele ISO/IEC 11801 Ed.2.2 ja IEC 60603-7-51 tõendab Cat.6A jõudlust. Kompaktne juhtmete eelsortimisseade ja paindlik tõmbetõkesti mahutavad mitmesuguseid juhtmetüüpe ja kaabli läbimõõdu, samal ajal kui sõltumatu varjestuskontakt ja kahe kaablisidemega tagatakse kaabli kinnitus ja varjestuse terviklikkus.

Sobib

• Struktureeritud kaabelduse paigaldistele, mis nõuavad Cat.6A jõudlust
• Võrkudele, mis toidavad PoE või PoE+ seadmeid
• Keystone-ühilduvatele seinaplaadidele, patch-paneelidele ja jaotuspaneelidele (ei sobi UAE-pistikupesadesse)

Peamised spetsifikatsioonid

• Bränd: EFB Elektronik, Mudel: E-20091
• Sertifitseerimine: Cat.6A komponent – ISO/IEC 11801 Ed.2.2; IEC 60603-7-51
• Korpus: Varjestatud tsink-survevalu
• Pistik: RJ-45
• Kaabliühilduvus: AWG 24/1 .. 22/1 ja AWG 26/7 .. 24/7
• Maksimaalne kaabli läbimõõt: 8,5 mm
• Paari värvikood: TIA 568A/B
• Toide: PoE / PoE+ vastavalt IEEE802.3af/at
• Maandus: Eraldi tagumine maanduskontakt
• Paigaldus: Keystone-jäljend (ei sobi UAE-le)
• Müüdav: Üksikult; Viimistlus: Metalliline

Kasutusjuhend

Lõpetage võrgukaabel, kasutades kompaktset eelsortimisseadet, mis sobib määratud AWG-vahemikesse, ning järgige TIA 568A või 568B paari värvikoodi. Sisestage moodul keystone-ühilduvasse avasse seinaplaadis või patch-paneelis, kuni see lukustub oma kohale. Kinnitage kaabel paindliku tõmbetõkesti ja kahe kaasasoleva kaablisidemega, tagades, et varje puutub kokku 360° maandusteega ja et eraldi tagumine maanduskontakt on vajadusel ühendatud.

Soovitused

Kasutage E-20091 paigaldistes, mis nõuavad Cat.6A jõudlust ja PoE/PoE+ tuge. Ärge paigaldage UAE-tüüpi pistikupesadesse. Parima varjestuse ja maanduse tagamiseks veenduge, et tagumine maanduskontakt on ühendatud paneeli maandusjuhiga, ja valige kaablid, mille läbimõõt jääb määratud vahemikku (≤ 8,5 mm).
