Keystone-moodul EFB Elektronik E-20093, lame konstruktsioon, hõbedane, RJ-45 pistik

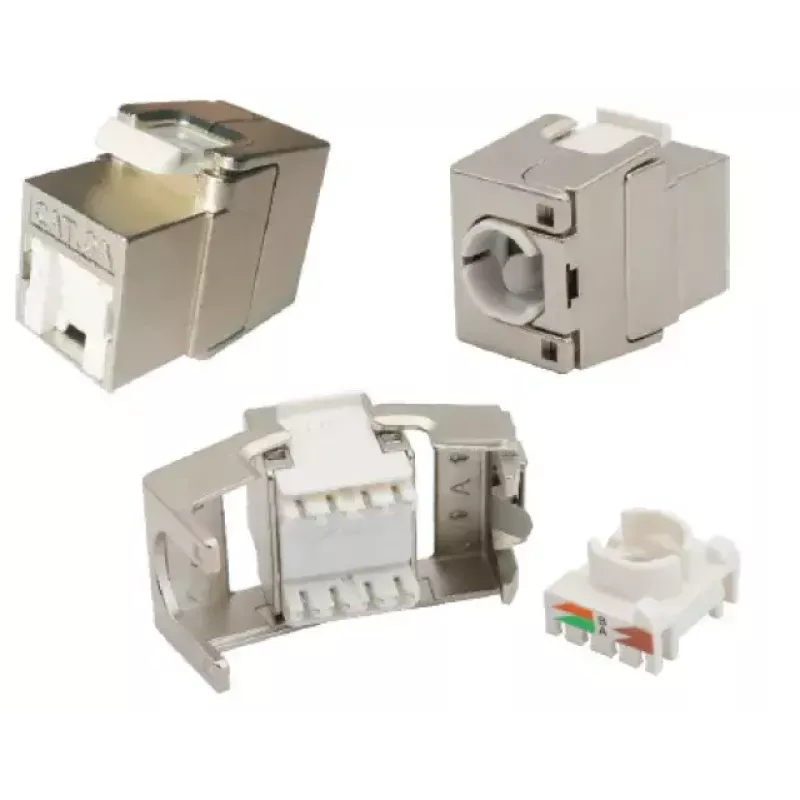

EFB Elektronik E-20093 keystone-moodul on lame, lühikese korpusega RJ-45 sisu, hõbedase viimistlusega, mis on ette nähtud paigaldamiseks ühilduvatesse keystone-seinaplaatidesse ja patch-paneelidesse. Ühe moodulina tarnitav seade pakub täielikult varjestatud võrguporti, mille jõudlusnäitajad sobivad kiirete Etherneti paigalduste, sealhulgas 10 Gigabit Etherneti jaoks. Väiksem paigaldussügavus muudab selle sobivaks paigaldamiseks tasapinnalistesse karpidesse ja muudesse piiratud ruumiga kohtadesse.

Eelised

See keystone-moodul on täielikult varjestatud konstruktsiooniga, et toetada stabiilset andmeedastust ja vähendada elektromagnetilisi häireid struktureeritud kaabelduses. Lühike 30,5 mm paigaldussügavus võimaldab paigaldamist kohtadesse, kus ruumi on vähe. Moodul on mõeldud kiireks ja lihtsaks kokkupanekuks, mis võimaldab kiiret paigaldamist ilma spetsiaalsete otsastustööriistadeta. Hõbedane viimistlus annab neutraalse välimuse, mis sobib enamiku seinaplaatide ja paneelidega.

Sobib

• 10 Gigabit Etherneti ja muude kiirete LAN-ühenduste jaoks
• Elamute ja äripindade seinaplaadi paigaldustesse, kus on piiratud sügavus
• Patch-paneelidesse, kus on vaja ruumisäästlikke lühikese korpusega mooduleid
• Varjestatud võrgukaabelduse keskkondadesse, kus EMI vähendamine on oluline

Peamised tehnilised andmed

• Pistiku tüüp: RJ-45, ühe pordiga
• Konstruktsioon: lame / lühikese korpusega modulaarne sisu
• Varjestus: täielikult varjestatud disain paremaks EMI kaitseks
• Viimistlus: hõbedavärviline korpus
• Paigaldussügavus: 30,5 mm (lühike paigaldussügavus tasapinnaliste või piiratud ruumide jaoks)
• Jõudlus: sobib 10 Gigabit Etherneti rakendustele
• Pakend: üks moodul pakendis

Kasutamine

Sisestage EFB Elektronik lühikese korpusega RJ-45 keystone-moodul ühilduvasse keystone-seinaplaadi või patch-paneeli avasse, kuni see klõpsuga kohale lukustub. Juhtige ja otsastage võrgukaabel vastavalt standardse kaabelduspraktikale varjestatud keerdpaari (STP) või ühilduvate kaablitüüpide jaoks, tagades varjestuse katkematu ühenduvuse, kui paigaldus seda nõuab. Pärast otsastamist kinnitage kaabel ja testige porti sobivate võrgu testimisseadmetega, et kontrollida ühenduvust ja jõudlust kuni ettenähtud Etherneti kiiruseni.

Soovitused

Kasutage seda täielikult varjestatud keystone-moodulit paigaldustes, mis nõuavad suurt andmeläbilaskevõimet ja EMI kaitset. 10 Gigabit Etherneti parimate tulemuste saamiseks järgige kategooria- ja paigaldusstandardeid kaabelduse ja varjestuse osas, tehke korralik kaabli otsastamine ja kontrollige ühenduse jõudlust sertifitseeritud testeriga. Vältige kaablite liigset painutamist mooduli läheduses, et säilitada signaali terviklikkus.
