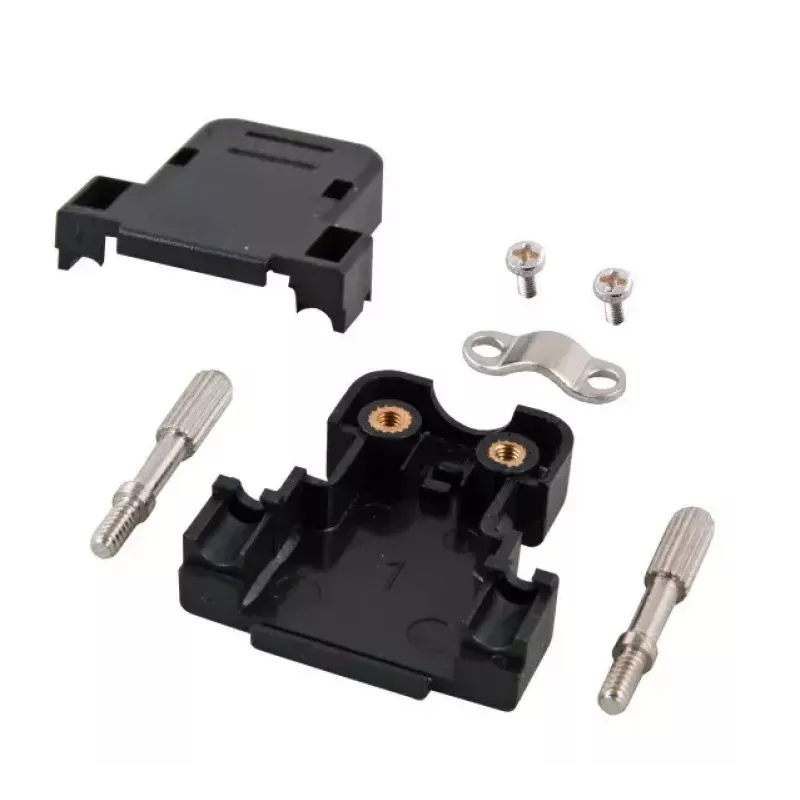

Juhtmepistik EFB Elektronik 29415.1 — D-sub 9‑kontaktiline, must plastik, välis∅ 6 mm, 31×32 mm

EFB Elektronik 29415.1 on juhtmepistik, mis on mõeldud D-sub 9‑kontaktiliste liideste jaoks. Ühekaupa pakendis olev must plastikust korpus võtab vastu kaablid, mille välisläbimõõt on kuni 6 mm, ja selle kompaktsed mõõtmed on umbes 31×32 mm. See pistik on mõeldud D-sub 9 ühenduste kokkupanekuks ja parandamiseks ning pakub ruumisäästlikku ja kerget valikut jada- ja signaalikaablite jaoks elektroonikaseadmetes ja tööstussüsteemides.

Eelised

Pistikul on lihtne plastikkonstruktsioon, mis vähendab kaalu ja pakub kontaktpunktidele elementaarset mehaanilist kaitset. Selle vormitegur ja 6 mm kaablisisend muudavad selle ühilduvaks paljude isoleeritud signaalikaablitega, mida tavaliselt kasutatakse RS-232 ja muude jadaliideste jaoks. Kompaktsed mõõtmed hõlbustavad paigaldamist, kui paneeli või korpuse ruum on piiratud, ja lihtsustavad juhtimist kitsastes koostudes.

Sobib

• D-sub 9-kontaktiliste pistikute parandamine ja asendamine elektroonikaseadmetes
• Jadaliidesekaablite (RS-232/RS-422/RS-485 rakendused) kokkupanek
• Kasutamine juhtpaneelides, katseseadmetes ja tööstusautomaatikasüsteemides
• Prototüüpimine ja väikesemahuline kaablite valmistamine

Peamised spetsifikatsioonid

• Pistiku tüüp: D-sub 9‑kontaktiline (isane/emane konfiguratsioon sõltub kontaktisisust)
• Korpuse materjal: must plastik
• Kaabli välisläbimõõdu ühilduvus: kuni 6 mm
• Üldmõõtmed: umbes 31 mm (laius) × 32 mm (sügavus)
• Kogus pakendis: 1 tk

Kasutusjuhend

Valmistage kaabel ette, eemaldades välisisolatsiooni, et paljastada üksikud juhid, mis on mõõdetud ja lõpetatud vastavalt teie rakenduse jaoks vajalikule D-sub kontaktskeemile. Sisestage juhid kontaktisisusse ja kinnitage need vastavalt kontakti tüübile (jootmine, pressimine või kruvi, vastavalt vajadusele). Paigaldage kokkupandud kontaktisiss plastikkorpusesse ja sulgege korpus vastavalt toote koostedisainile. Veenduge, et kaabli välisläbimõõt ei ületaks 6 mm, et tagada korralik tõmbekaitse ja sobivus.

Soovitused

Kasutage usaldusväärse elektrilise kontakti jaoks sobivaid lõpetustehnikaid (jootmine või õiged pressimistööriistad). Kontrollige kontaktskeemi enne lõplikku paigaldamist, et vältida valet juhtmestust, ja rakendage mehaanilist tõmbekaitset või kaabliklambreid seal, kus kaablid on liikumise või pinge all.
