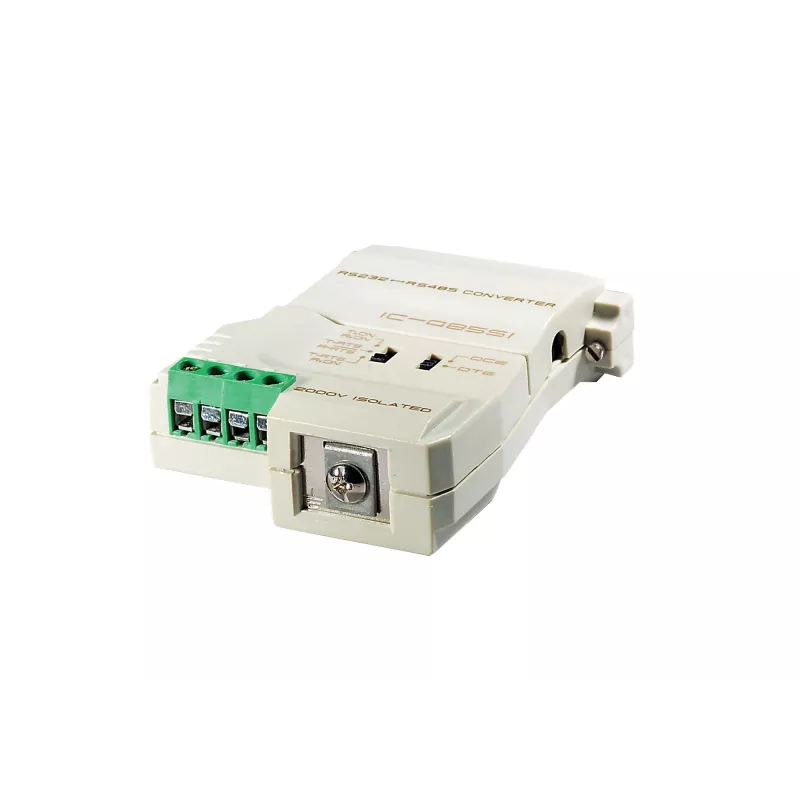

Signaalimuundur ATEN IC485SI-AT-GG valge

IC485S on kompaktne kahesuunaline signaalimuundur, mis muundab RS-232 signaale RS-422/RS-485 signaalideks ja vastupidi, võimaldades pikamaa jadaliidest kuni 1200 m (4000 jalga). ATEN IC485SI-AT-GG mudel on valget värvi, kompaktsete mõõtmetega (54,5 mm × 79 mm × 21 mm) ja kerge kaaluga 0,05 kg, pakkudes ruumisäästlikku lahendust jadaliideste vahel teisendamiseks, tagades samal ajal usaldusväärse andmeedastuse.

Eelised

Muundur toetab kahesuunalist teisendust RS-232 ja RS-422/RS-485 vahel, võimaldab sidet pikendatud vahemaadel kuni 1200 m ja võimaldab ühendada kuni 32 jaoturit. See sisaldab jälgimisfunktsiooni, et kinnitada andmevoogu ühendatud seadmete vahel, ning on tarnitud kompaktses kergekaalulises korpuses, mis sobib kitsastesse paigaldustesse.

Sobib

• Jadaliideste pikendamiseks pikkadel vahemaadel (kuni 1200 m / 4000 jalga)
• RS-232 seadmete integreerimiseks RS-422/RS-485 võrkudesse
• Tööstus- ja hooneautomaatikasse, kus on vaja mitut jaoturit või sõlme (kuni 32 jaoturit)
• Keskkondadesse, mis nõuavad kompaktseid madala profiiliga muundureid

Peamised spetsifikatsioonid

• Mudel: ATEN IC485SI-AT-GG (IC485S)
• Funktsioon: Kahesuunaline RS-232 ↔ RS-422/RS-485 muundur
• Maksimaalne vahemaa: 1200 m (4000 jalga)
• Topoloogia tugi: kuni 32 jaoturit
• Värv: Valge
• Mõõtmed (L×K×S): 54,5 mm × 79 mm × 21 mm
• Kaal: 0,05 kg
• Bränd: ATEN
• MPN: IC485SI-AT-GG
• EAN: 4710423772137

Kuidas kasutada

Ühendage RS-232 seade muunduri RS-232 porti ja juhtige RS-422/RS-485 pool sihtsiinile vastavalt teie paigalduse ühendusskeemile. Toite muundurit vastavalt tootja juhistele ja kontrollige linki/aktiivsust sisseehitatud jälgimisindikaatorite abil. Seadistage edastuskiirus ja jadaliidese parameetrid ühendatud seadmetes ühtima; muundur teostab läbipaistvat signaali tõlkimist ilma täiendava protokolli teisenduseta.

Soovitused

Usaldusväärsete pikamaa ühenduste jaoks kasutage korralikku keerdpaarjuhtmeid õige lõpetuse ja maandusega. Mitme jaoturi kasutuselevõtul planeerige sõlmede aadressid ja kaabli paigutus, et jääda RS-485 võrgu piirangute sisse, ning konsulteerige ATEN dokumentatsiooniga üksikasjalike juhiste saamiseks juhtmestiku ja paigalduse kohta.
