Haldamata Gigabit Ethernet kommutaator PLANET IGS-510TF — 4 x 10/100/1000 Mbps, 10 Gbit/s lülitusvõime, 9–48V DC, seinale kinnitatav

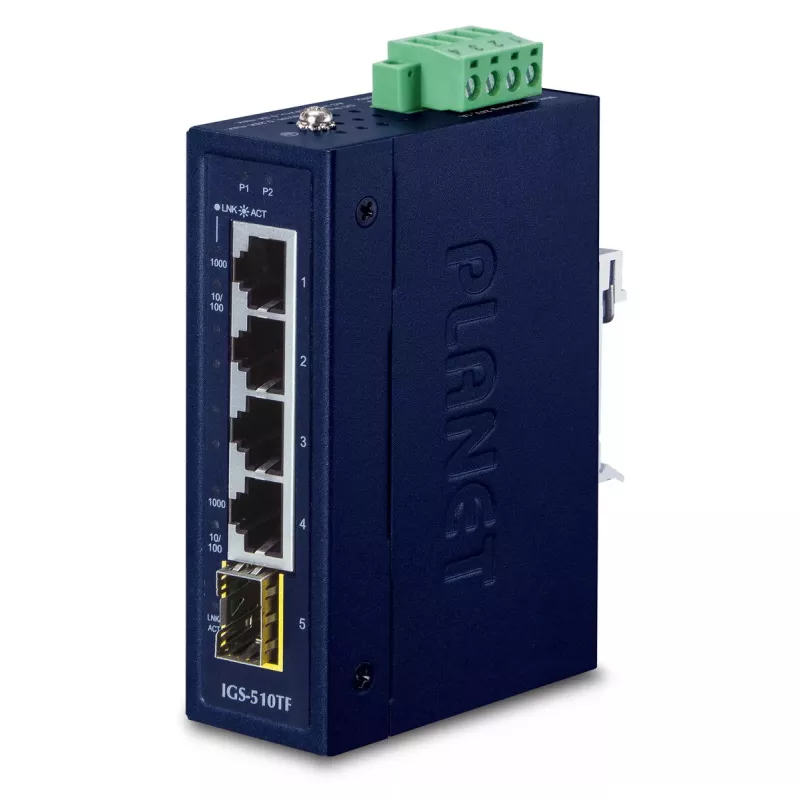

PLANET IGS-510TF on haldamata Gigabit Ethernet kommutaator, mis on loodud kompaktseks ja töökindlaks võrgulaienduseks. Sellel on neli RJ-45 10/100/1000 Mbps porti ja üks SFP pesa, mis toetab 100BASE-FX/1000BASE-X mooduleid. IP30-reitinguga kompaktses metallkorpuses asuv kommutaator pakub 10 Gbit/s lülitusvõimet, 4000-kirjega MAC-aadressi tabelit ja toetab standardeid, sealhulgas IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad ja 802.3az (Energy Efficient Ethernet). Seade aktsepteerib laia vahemikuga toitesisendit (9–48 V DC või 24 V AC), toetab seinale või DIN-liistule paigaldamist ja töötab laias temperatuurivahemikus, muutes selle sobivaks väikekontori, harukontori, tööstus- või välistingimustes paigaldistele, mis nõuavad pika vahemaa fiiberühendust SFP transiiverite kaudu.

Eelised

IGS-510TF ühendab väikese jalajälje tööstusliku vastupidavusega, võimaldades kasutuselevõttu piiratud ruumis või karmides keskkondades. Selle SFP pesa laiendab võrguulatust üle 100 m vasepiirangu, samas kui kaks laia vahemikuga toitesisendit pakuvad liiasust kõrgema käideldavuse tagamiseks. Energiatõhusad funktsioonid ja automaatne lingipõhine energiasääst vähendavad energiatarbimist madala aktiivsusega perioodidel. Sisseehitatud ESD- ja liigpingekindlus suurendavad süsteemi stabiilsust ja kaitsevad võrguseadmeid.

Sobib

• Väikekontorid ja harukontorite võrgundus, kus on vaja kompaktseid kommutaatoreid
• Tööstusobjektid, tehasepõrandad ja liikluskapid karmide keskkonnatingimustega
• Paigaldised, mis nõuavad fiiberüleslingi või pika vahemaa ühendusi SFP-moodulite abil
• Välistingimustes traadita pääsupunktide ja IP-kaamerate tagasiühendus, kui need on paigaldatud korpustesse
• Võrgusegmendid, mis vajavad liiastoitust kõrgema tööaja tagamiseks

Peamised spetsifikatsioonid

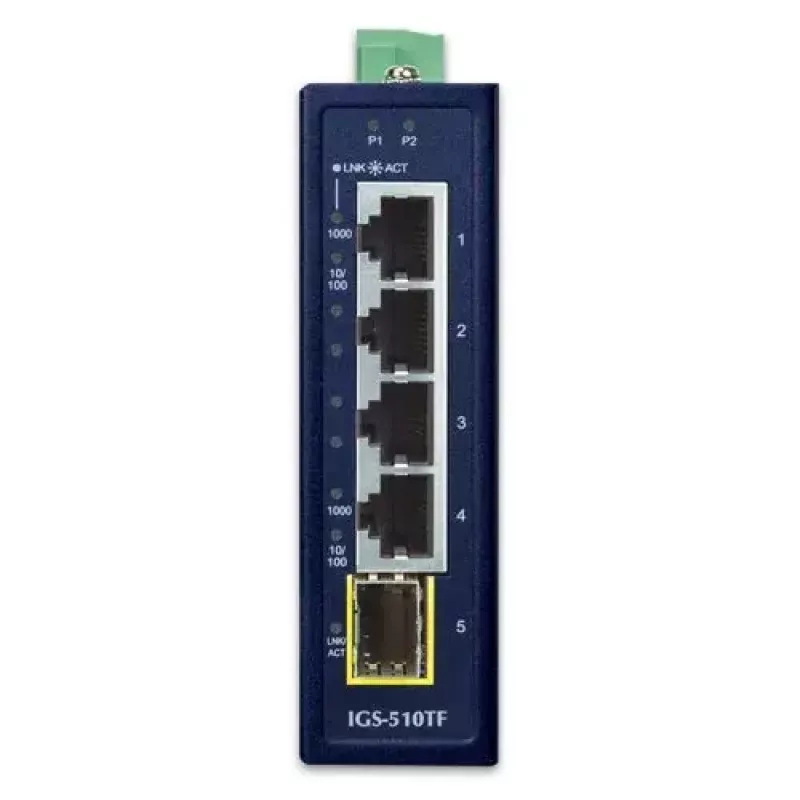

• Pordid: 4 x 10/100/1000 Mbps RJ-45 (auto MDI/MDI-X), 1 x SFP pesa (100/1000 Mbps)
• Lülitusvõime: 10 Gbit/s
• MAC-aadressi tabel: 4000 kirjet
• Standardid: IEEE 802.1p, 802.3/802.3u/802.3x, 802.3ad, 802.3az (EEE)

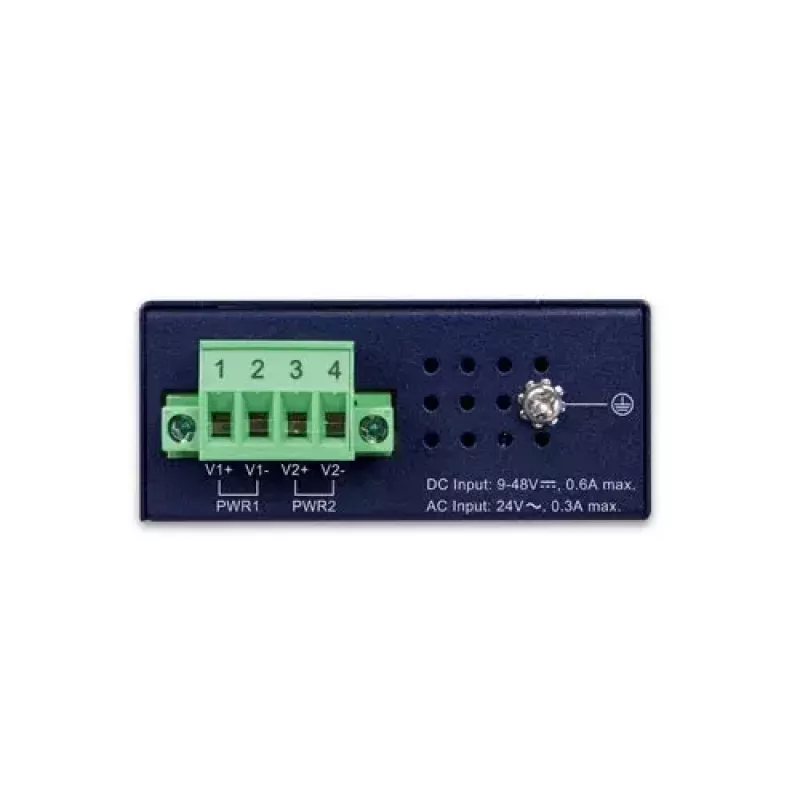

• Toitesisend: lai vahemik 9–48 V DC või 24 V AC; kaks toitesisendit liiasuseks
• Töötemperatuuri vahemik: -40 kuni 75 °C
• Kaitse: ESD kontakt ±6 kV, õhk ±8 kV; liigpingekindlus ±6 kV
• Paigaldus: seinale kinnitatav ja DIN-liistuga ühilduv
• Korpus: IP30-reitinguga kompaktne metallkorpus

Kasutamine

Paigaldage IGS-510TF sobivasse korpusesse või kinnitage see seinale või DIN-liistule kohas, kus on juurdepääs vajalikele toiteallikatele ja võrgukaablitele. Ühendage vask-Ethernet seadmed RJ-45 portidesse; sisestage sobiv SFP-moodul SFP pessa fiiberühenduste jaoks, kus on vaja pikemat ulatust. Andke toide, kasutades ühte või mõlemat toetatud sisendit (9–48 V DC või 24 V AC); seade lülitub automaatselt varusisendile primaarse toitekatkestuse korral. Põhitoiminguks ei ole konfigureerimist vaja, kuna kommutaator on haldamata; ühendage seadmed ja kommutaator edastab liiklust vastavalt tavalisele Etherneti kommutatsioonikäitumisele.

Soovitused

Kasutage SFP transiivereid, mis ühilduvad nõutava fiibritüübi ja vahemaaga, kui pikendate linke üle vaske piiride, ja kontrollige lingi kiiruse/dupleksseadeid ühendatud seadmetel, kui tekivad koostalitlusprobleemid. Elektromüra või välistingimustega külgnevates paigaldistes kinnitage kommutaator sobivasse kaitsekappi ja tagage nõuetekohane maandus. Tööaja maksimeerimiseks ühendage võimalusel mõlemad toitesisendid sõltumatute allikatega ja jälgige kaabli seisukorda, et kasu saada energiasäästufunktsioonidest.
