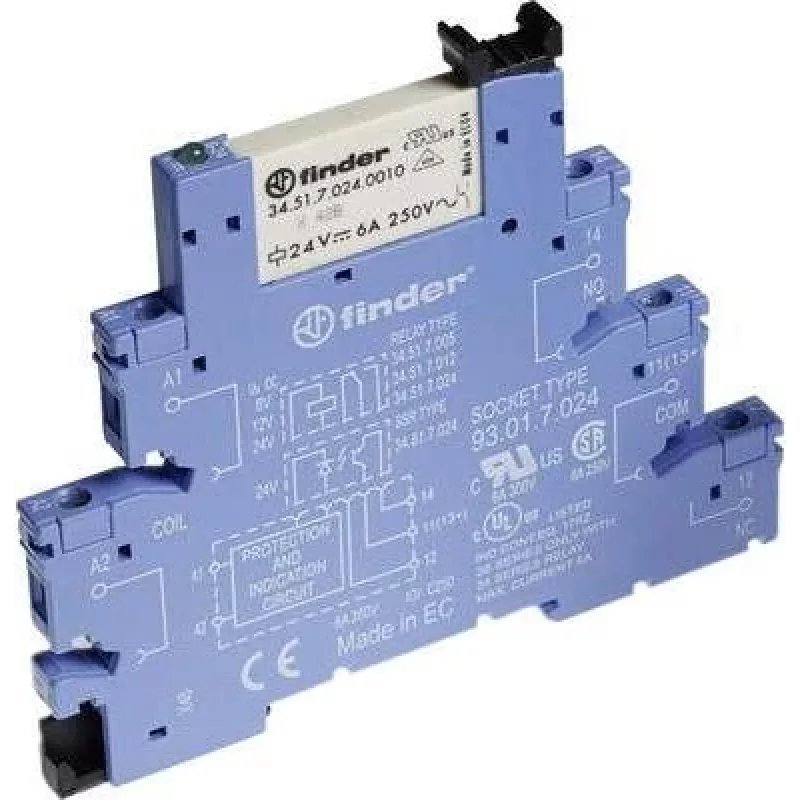

Finder 38 seeria liidesrelee moodul, 1 CO 6A, 12V DC mähis, 6,2mm, Push-in 38.51.7.012.5050

Tööstuslikes juhtpaneelides on ruum piiratud ja usaldusväärne signaali muundamine kriitilise tähtsusega. Finder 38 seeria liidesrelee moodul (tüüp 38.51.7.012.5050) lahendab mõlemad väljakutsed: see mahutab 1 ümberlülituskontaktiga (SPDT) relee 6 A lülitusvõimekusega ülikitsasse 6,2 mm DIN-liistule paigaldatavasse korpusesse, pakkudes kompaktset liidest PLC väljundite ja välisseadmete vahel. Selle 12 V DC mähis ja push-in klemmid tagavad kiire, tööriistavaba ühendamise, samas kui integreeritud LED ja kaitsepool lihtsustavad kasutuselevõttu ja diagnostikat.

Kellele see mõeldud on

See moodul on ideaalne paneeliehitajatele, süsteemiintegraatoritele ja hooldusinseneridele, kes töötavad automatiseerimise, hoonete haldamise ja masinate juhtimise valdkonnas. See sobib rakendusteks, kus mitu releed peavad mahtuma piiratud kappi, näiteks PLC väljundi isolatsioon, signaali võimendamine või väikeste kontaktide ja klappide juhtimine.

Peamised omadused

• Ülikitsas 6,2 mm laius säästab kuni 50% liistu ruumist võrreldes tavaliste releedega
• 1 ümberlülituskontakt (SPDT) nimivooluga 6 A / 250 V AC mitmekülgseks lülitamiseks
• 12 V DC mähis väikese voolutarbimisega (0,17 W) ja LED olekuindikaatoriga
• Push-in klemmid kiireks ja kindlaks ühendamiseks ilma spetsiaalsete tööriistadeta
• Kõrge dielektriline tugevus (6 kV mähise ja kontaktide vahel) ohutuks isolatsiooniks
• Lai töötemperatuuri vahemik -40 °C kuni +70 °C

Spetsifikatsioonid

• Kontakti konfiguratsioon: 1 CO (SPDT)
• Nimivool: 6 A
• Nimipinge: 250 V AC
• Mähise pinge: 12 V DC
• Paigaldus: DIN-liist (EN 60715)
• Klemmi tüüp: Push-in
• Kontakti materjal: AgNi
• Elektriline eluiga: 100 000 lülitust nimikoormusel
• Mehaaniline eluiga: 10 miljonit lülitust
• Kaitseaste: IP20
• Töötemperatuur: -40 °C kuni +70 °C
• Mõõtmed (L x K x S): 6,2 x 94,3 x 76 mm

Nõuanded

Kasutage 12 V DC toiteallikat, mille võimsus on piisav mähise koormuse jaoks. Induktiivkoormuste puhul kaaluge vabajooksdioodi või RC-summuti lisamist, et pikendada kontaktide eluiga. Tagage korpuses piisav ventilatsioon, kuna moodul on hinnatud IP20 ega ole kaitstud tolmu ega niiskuse eest.
