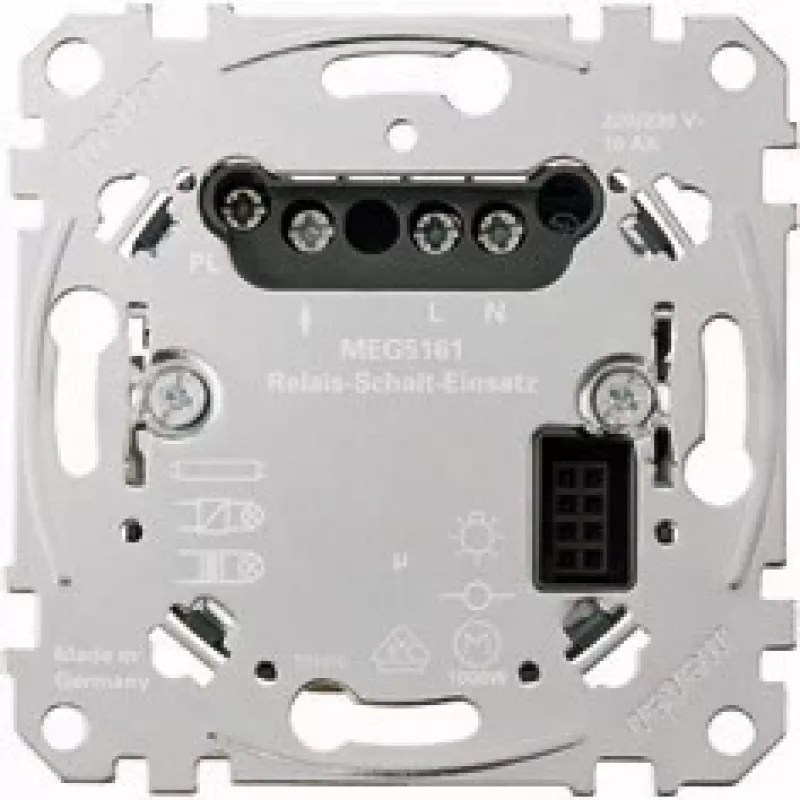

Elektrirelee Merten MEG5161-0000, metallist, 220–230 V AC, 50–60 Hz, 10 A, kaabel 2×2,5 mm²

Merten MEG5161-0000 on kompaktne metallilise viimistlusega elektrirelee, mis on mõeldud ühefaasiliste vahelduvvoolukoormuste lülitamiseks. Relee töötab 220–230 V vahelduvvoolu juhttoitepingel sagedusel 50–60 Hz ja on ette nähtud lülitama voolu kuni 10 A. Ühendused tehakse kahesoonelise kaabli abil, mis sobib juhtmeristlõigetele 2×2,5 mm². Seade on ette nähtud paigaldamiseks seal, kus on vaja väikest, töökindlat releed valgustusahelate, väikeseadmete või hooneautomaatikasüsteemide osade juhtimiseks.

Eelised

Relee ühendab metallkorpuse standardse juhtpingevahemikuga, pakkudes mehaanilist vastupidavust ja ühtlast elektrilist jõudlust. Selle 10 A lülitusvõime katab paljusid valgustus- ja väikese võimsusega seadmete rakendusi. Toetatud kaablisuurus 2×2,5 mm² võimaldab lihtsat juhtmestamist tavaliste kaablitüüpidega, tagades samal ajal kindla juhtmeühenduse. Seadme ühilduvus 50–60 Hz toiteallikatega muudab selle sobivaks kasutamiseks piirkondades, kus on kumbagi sagedusega võrk.

Sobib

• Koduste ja äriliste valgustusahelate lülitamiseks
• Väikeseadmete ja mittekriitiliste koormuste juhtimiseks
• Integreerimiseks lihtsasse hooneautomaatikasse või juhtpaneelidesse
• Kompaktsete releemoodulite asendamiseks või uuendamiseks olemasolevates paigaldistes

Peamised tehnilised andmed

• Juhtpinge: 220–230 V AC
• Sagedus: 50–60 Hz
• Nimilülitusvool: 10 A
• Korpuse viimistlus: metallik
• Ühendus: kahesooneline kaabel, sobib 2×2,5 mm² juhtmetele
• Mõeldud ühefaasiliseks vahelduvvoolu lülitamiseks

Kasutamine

Paigaldage relee vastavalt kehtivatele elektripaigaldusreeglitele ja kohalikele eeskirjadele. Enne ühenduste tegemist veenduge, et toide on välja lülitatud. Ühendage sisenev faasi- ja nulljuht koormuse poolele ja juhttoite relee juhtklemmidele, kasutades 2,5 mm² juhtmetega kaablit. Pärast juhtmestamist taastage toide ja kontrollige õiget lülitustööd ettenähtud koormusega. Kui integreerite automaatikasüsteemi, järgige süsteemi juhtmestikdiagrammi ja veenduge juhtsignaalide ja koormustega ühilduvuses.

Soovitused

Kasutage releed selle nimivoolu ja -pinge piirides ning kaitske ahelaid ülekoormuse eest sobivate kaitseseadmetega. Vältige tugevalt induktiivsete või mootorikoormuste lülitamist ilma täiendava summutuseta või sobivate kontaktoriteta. Kontrollige regulaarselt juhtmestiku ühendusi pinguloleku ja kulumismärkide suhtes.
