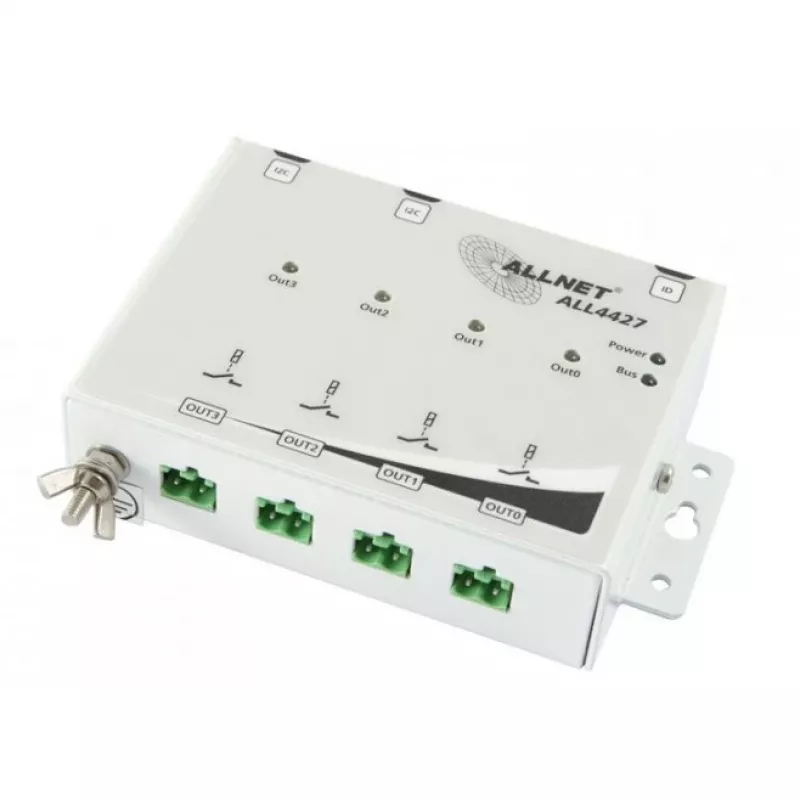

Elektriline relee ALLNET ALL4427 Valge

ALLNET ALL4427 Valge on kompaktne nelja pordiga releeväljundiga moodul metallkorpuses, mis on mõeldud seinale paigaldamiseks. See ühildub seadmetega ALL3418v2, ALL3500, ALL4500 ja ALL5000 seeriatest ning võimaldab usaldusväärset vahelduvvooluahelate lülitamist kuni 250 V ja 10 A relee kohta. Moodul on valget värvi ja mõeldud kasutamiseks seal, kus on vaja vastupidavat, korraliku välimusega releeväljundiga moodulit.

Eelised

Metallkorpus pakub mehaanilist kaitset ja võimaldab seinale paigaldamist. Neli sõltumatut releekanalit võimaldavad mitme ahela eraldi sisse- ja väljalülitamist. Iga relee on ette nähtud 250 V vahelduvpinge lülitamiseks kuni 10 A voolutugevusel, sobides erinevatele koormustele. Kompaktne disain lihtsustab paigaldamist juhtpaneelidesse või väikestesse elektrikilpidesse.

Sobib kasutamiseks

• Valgustusahelate kauglülitamiseks
• Väikeste mootorite ja pumpade juhtimiseks kuni 10 A piiranguga
• Integreerimiseks süsteemidega ALL3418v2 / ALL3500 / ALL4500 / ALL5000
• Koduautomaatika ja hooneautomaatika projektide jaoks

Peamised tehnilised andmed

• Bränd: ALLNET
• Mudel / MPN: ALL4427
• EAN: 4038816988256
• Releeväljundite arv: 4
• Lülitusvõimsus: 250 V vahelduvvool, 10 A relee kohta
• Korpus: metall, seinale paigaldatav
• Ühildub seadmetega: ALL3418v2, ALL3500, ALL4500, ALL5000 (ei ühildu vanemate seeriate ALL3000/ALL4000 seadmetega)

Kasutamine

Paigaldage ALL4427 sobivale seinale või elektrikilpi, kasutades sisseehitatud kinnituspunkte. Ühendage juhtsisendid ja koormusahelad vastavalt ühendusskeemile, mille on esitanud integreeritav süsteem (ALL3418v2 / ALL3500 / ALL4500 / ALL5000). Enne juhtmestiku paigaldamist veenduge, et toide on välja lülitatud. Pärast paigaldamist lülitage toide sisse ja juhtige iga releed ühilduva kontrolleri kaudu, et ühendatud koormusi sisse või välja lülitada. Paigaldamise ja käivituse ajal järgige standardseid elektriohtutuse protseduure.

Soovitused

Ärge ületage määratud piirväärtusi 10 A relee kohta ja 250 V vahelduvpinget. Enne paigaldamist kontrollige ühilduvust oma kontrolleriseeriaga ja vältige seadme kasutamist vanemate seeriate ALL3000 või ALL4000 seadmetega. Püsipaigaldiste korral kinnitage juhtmestik ja kasutage nõuetekohase nimiväärtusega kaitseseadmeid (sulavkaitsmed või kaitselülitid).
