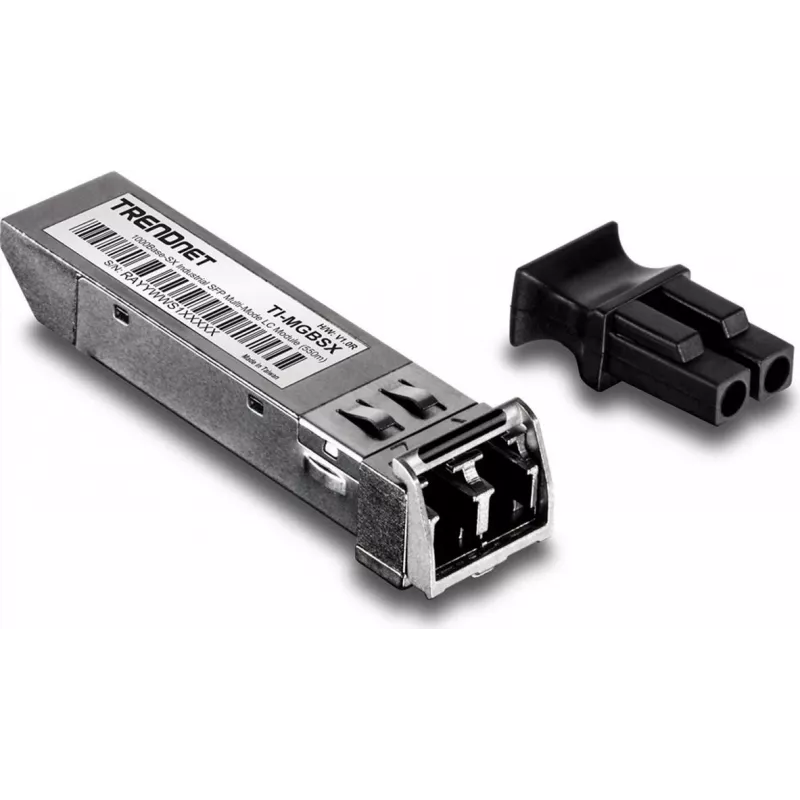

Fiiberoptiline transiiverimoodul Trendnet TI-MGBSX

Trendnet TI-MGBSX on 1000Base-SX tööstuslik SFP multi-mode LC transiiverimoodul, mis on mõeldud kasutamiseks tööstuslikes võrguseadmetes. See toetab gigabitise multi-mode fiiberühendust dupleks-LC-pistiku kaudu, töötab lainepikkusel 850 nm ja tagab ühenduse kauguse kuni 550 m (1804 jalga). Kompaktne metallkorpus ja MSA-ühilduv vormitegur võimaldavad paigaldada standardsetesse SFP-portidesse tööstuslikes lülitites ja fiibermuundurites, pakkudes samal ajal madalat energiatarbimist (1 W), mis sobib piiratud keskkondadesse.

Eelised

TI-MGBSX pakub metallkorpusega suuremat vastupidavust, tööstusstandardile vastavat SFP-vormitegurit laia ühilduvuse tagamiseks ja gigabitiseid kiirusi multi-mode fiibril kuni 550 m. Selle 850 nm optiline lainepikkus ja dupleks-LC-pistik tagavad ühilduvuse tavaliste multi-mode fiiberkaablitega, samas kui madal energiatarve (1 W) ja MSA-sertifikaat lihtsustavad paigaldust ja hooldust tööstuskeskkondades.

Sobib kasutamiseks

• Tööstuslikud Ethernet-lülitid ja meediamuundurid SFP-pesadega
• Lühikese kuni keskmise pikkusega fiiberühendused hoonetes, linnakutes ja tööstuspiirkondades (kuni 550 m)
• Vaskportide uuendamine fiiberühenduseks gigabitise ühenduvuse saavutamiseks multi-mode võrkudes

Peamised tehnilised andmed

• Mudel: TI-MGBSX
• Standard: 1000Base-SX (gigabit multi-mode)
• Liidese tüüp: SFP, dupleks-LC-pistik
• Lainepikkus: 850 nm
• Maksimaalne kaugus: kuni 550 m (1804 jalga) multi-mode fiibril
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Energiatarve: 1 W
• Korpus: metall
• Mõõtmed (L×S×K): 13 × 57 × 8,5 mm
• Kaal: 0,017 kg
• Vastavus: MSA ühilduv

Kasutamine

Sisestage TI-MGBSX moodul ühilduvasse SFP-pessa tööstuslikus lülitis või meediamuunduris, kuni see kindlalt paigale istub. Ühendage multi-mode fiiberkaablid dupleks-LC-pistikuga mooduli portidesse, järgides õiget saatmis-/vastuvõtusuunda. Lülitage hostseade sisse ja kontrollige lingi/tegevuse LED-e või haldusliidest, et kinnitada optiline ühendus. Parima jõudluse saavutamiseks kasutage sobivat multi-mode fiibrit (OM1/OM2/OM3 vastavalt teie võrgu disainile) ja hoidke pistikute otsad puhtad.

Soovitused

Kasutage TI-MGBSX-i siseruumides tööstuskeskkondades ja selle määratud optilise eelarve ja kauguse piirides. Puhastage fiiberpistikud enne ühendamist, vältige fiibri painutamist üle tootja määratud painderaadiuse ja kasutage ühilduvaid SFP-hostseadmeid, et tagada korrektne töö. Vahetage moodul välja, kui esineb füüsilisi kahjustusi või püsivaid lingivigu.
