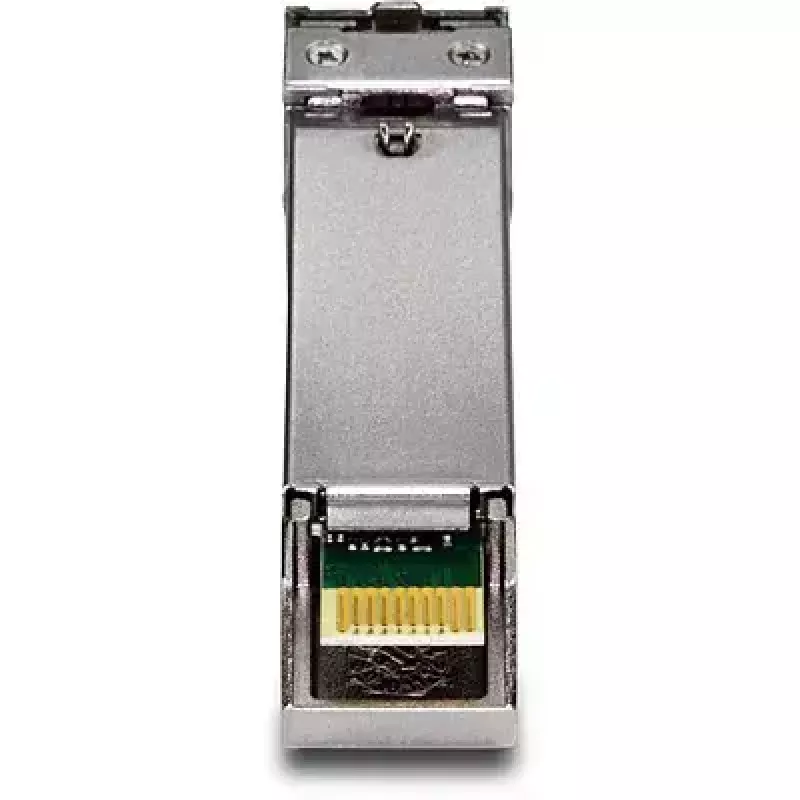

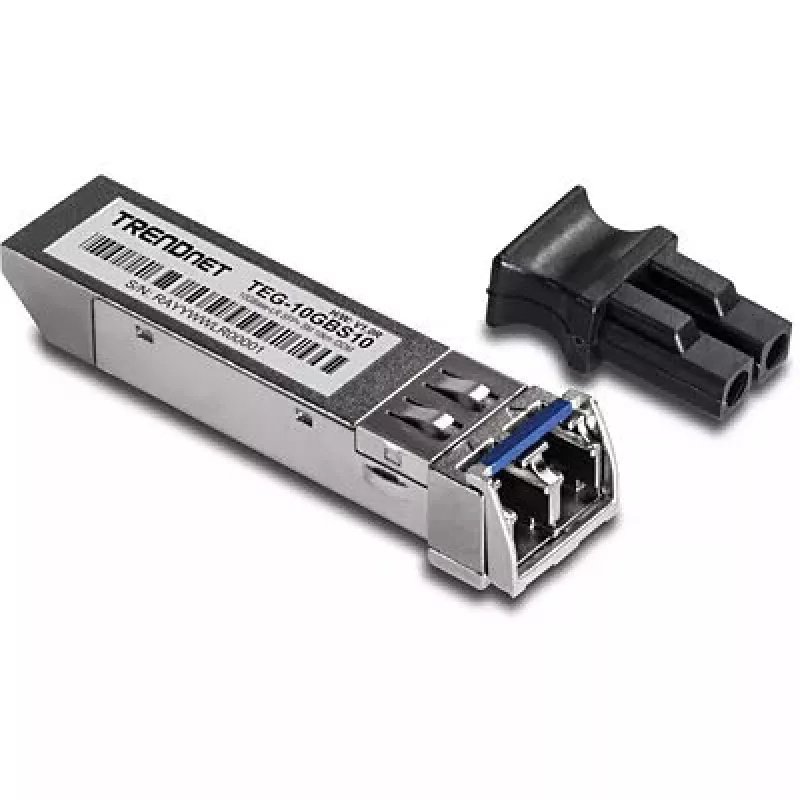

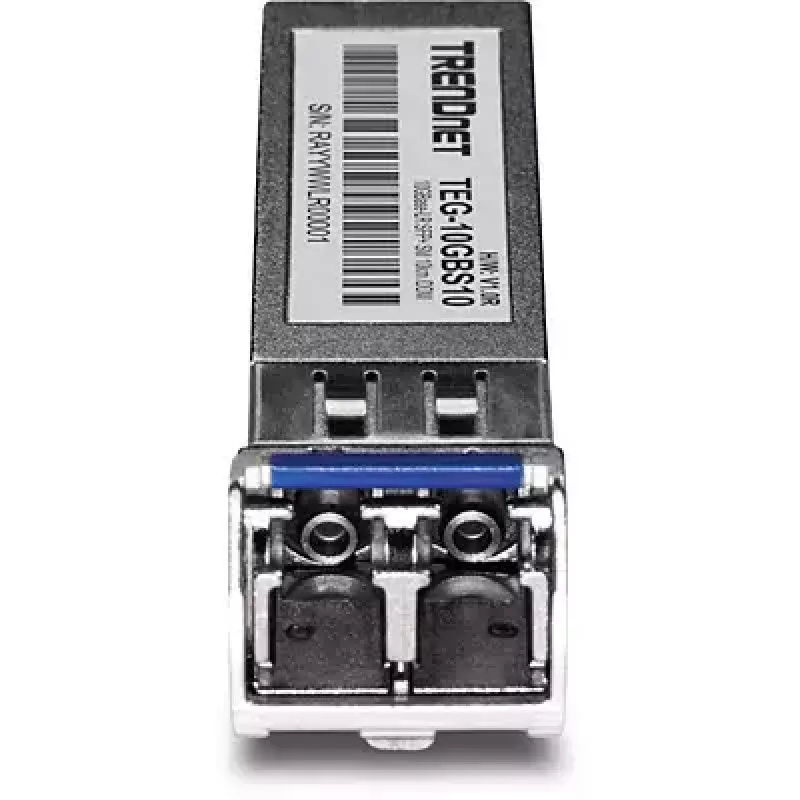

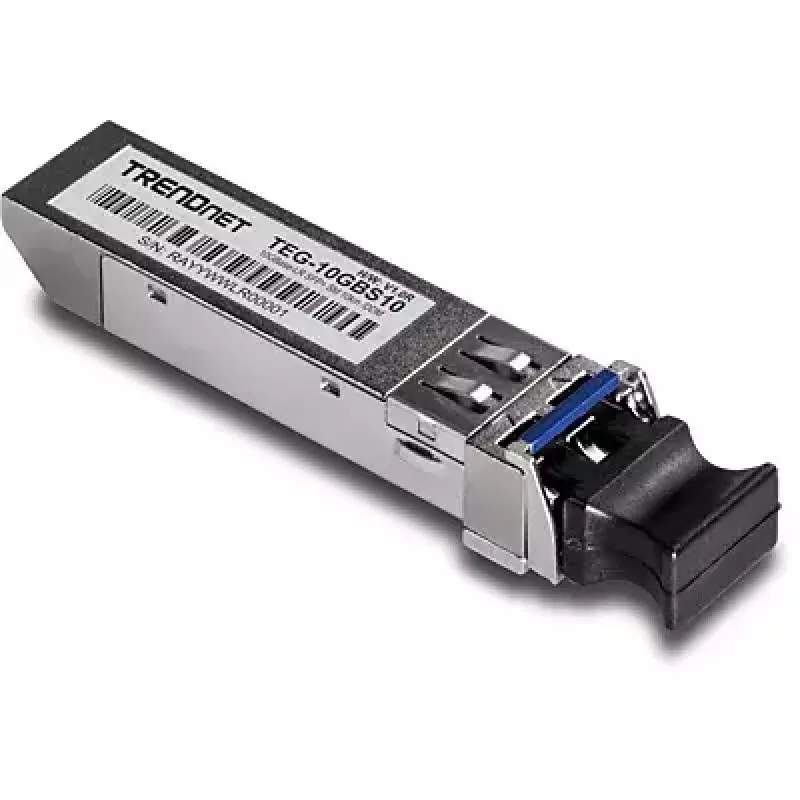

Fiiberoptiline transiivermoodul Trendnet TEG-10GBS10

TRENDnet TEG-10GBS10 on kuumalt vahetatav 10GBASE-LR SFP+ ühemoodiline fiiberoptiline transiivermoodul, mis on mõeldud 10 Gbps Etherneti ühenduste jaoks. See kasutab dupleks-LC-pistikut, töötab lainepikkusel 1310 nm ja toetab kuni 10 km pikkuseid ühendusi. Moodul sisaldab digitaalset diagnostikaseiret (DDM) saatmis- ja vastuvõtuvõimsuse, temperatuuri ja toitepinge reaalajas jälgimiseks ning vajab ühte 3,3 V toiteallikat. See vastab levinud SFP/SFF ja 10 Gigabit Etherneti standarditele ning on mõeldud kasutamiseks ühilduvates SFP+ pesades.

Eelised

See SFP+ transiiver on kuumalt vahetatav, mis teeb paigaldamise ja asendamise lihtsaks ilma seadmeid välja lülitamata. See toetab ühemoodilist 1310 nm edastust kuni 10 km pikkuste ühenduste jaoks ja pakub kuni 10,5 Gbps läbilaskevõimet. Integreeritud DDM võimaldab jälgida olulisi optilisi ja elektrilisi parameetreid ning kompaktne standarditele vastav disain tagab ühilduvuse MSA-le vastavate SFP+ pesade ja tööstusprotokollidega.

Sobib

• 10 Gigabit Etherneti üleslingid lülitite ja ruuterite vahel ühemoodilise fiibri kaudu
• Pikamaa ülikooli-, andmekeskuse- või linnapiirkonna fiiberühendused kuni 10 km
• Seadmed, mis nõuavad MSA-le vastavaid SFP+ mooduleid dupleks-LC-pistikutega

Peamised spetsifikatsioonid

• Vormitegur: SFP+ (kuumalt vahetatav)
• Standard: 10GBASE-LR, vastavuses SFF-8431, SFF-8432, SFF-8472, IEEE802.3ae
• Lainepikkus: 1310 nm (ühemoodiline)
• Maksimaalne kaugus: kuni 10 km (6,2 miili)
• Pistik: LC dupleks
• Andmeedastuskiirus: kuni 10,5 Gbps (moodul toetab 10 Gbit/s tööd)
• Toiteallikas: üks 3,3 V
• Töötemperatuur: 0 kuni 70 °C (32 kuni 158 °F)
• Tüüpiline energiatarve: ~0,522 W
• Sertifikaadid: CE, FCC
• Mõõtmed (L×S×K): 14,8 × 56,5 × 11,8 mm
• Kaal: 0,022 kg

Kasutamine

Sisestage TEG-10GBS10 moodul ühilduvasse MSA-le vastavasse SFP+ pessa lülitis, ruuteris või hostadapteris, kuni see kindlalt kohale asetub. Ühendage ühemoodiline fiiber dupleks-LC-paigakaabli abil ja kontrollige lingi aktiivsust mõlemas otsas. Jälgige mooduli olekut ja optilisi parameetreid hostseadme kaudu, kasutades DDM-i, kui see on toetatud. Eemaldamiseks kasutage mooduli riivi või vabastusmehhanismi ja tõmmake otse välja, kui süsteem on toite all, kui on vaja kuumalt vahetada.

Soovitused

Enne kasutuselevõttu kontrollige ühilduvust oma võrguseadmete SFP+ pesa ja püsivaraga. Kasutage 10G ühenduste jaoks sobivat ühemoodilist LC dupleksfiibrit, hoidke fiibrid puhtad ja kasutage moodulit määratud temperatuurivahemikus usaldusväärse toimimise tagamiseks.
