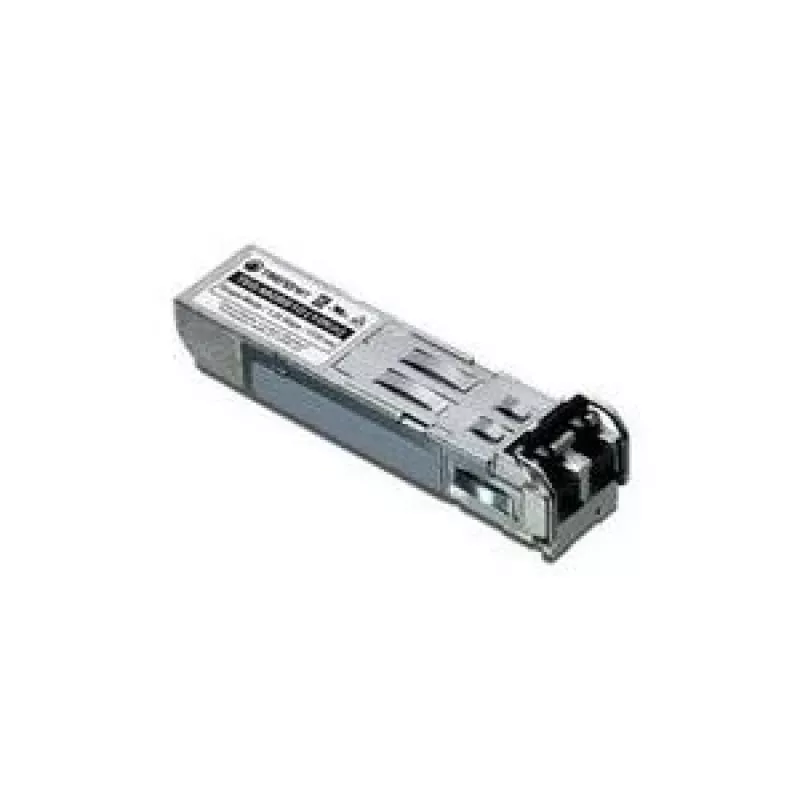

Mini-GBIC Single-Mode LC Module Trendnet TEG-MGBS10

TEG-MGBS10 Mini-GBIC ühemoodiline LC-moodul on kompaktne SFP-transiiver, mis on mõeldud paigaldamiseks standardsetesse Mini-GBIC/SFP-pesadesse lülitites ja muudes võrguseadmetes. See toetab ühemoodilisi fiiberlinke kuni 10 km kaugusele ning pakub 1 x 1000Mbps-LX (LC-tüüpi) liidest, mis töötab lainepikkusel 1310 nm ja maksimaalse andmeedastuskiirusega 1,25 Gbps.

Eelised

See moodul vastab IEEE 802.3z Gigabit Etherneti ja Fibre Channeli standarditele ning on tööstusstandardse SFP-pakendis dupleks-LC-pistikuga. See töötab ühe 3,3 V toiteallikaga ning toetab nii 1,25 Gbps Gigabit Etherneti kui ka 1,0625 Gbps Fibre Channeli andmeedastuskiirusi. Pakutakse piiratud 5-aastast garantiid.

Sobib

• Kaugmaa Gigabit Etherneti linkidele kuni 10 km
• Fibre Channeli ühendustele, mis nõuavad 1,0625 Gbps
• Paigaldamiseks lülititesse ja ruuteritesse, millel on Mini-GBIC/SFP-pesad
• Võrgutaristu uuendustele, mis nõuavad ühemoodilisi LC-transiivereid

Peamised tehnilised andmed

• Vormitegur: Mini-GBIC / SFP
• Pistiku tüüp: dupleks-LC
• Režiim: ühemoodiline kiud
• Maksimaalne kaugus: 10 km
• Lainepikkus: 1310 nm
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbps)
• Standardid: IEEE 802.3z Gigabit Ethernet, vastab Fibre Channel 1,0625 Gbps-le
• Toide: üks 3,3 V toide
• Tootja: TRENDnet, MPN: TEG-MGBS10

Kasutamine

Sisestage Mini-GBIC-moodul ühilduva lüliti või ruuteri vabasse SFP/Mini-GBIC-pesasse, kuni see klõpsuga paigale lukustub, seejärel ühendage ühemoodilised LC-fiiberkaablid dupleks-LC-portidesse. Veenduge, et hostseade toetab 1,25 Gbps SFP-transiivereid, ja konfigureerige võrguseade vastavalt vajadusele Gigabit Etherneti või Fibre Channeli tööks. Järgige seadme tootja juhiseid kuumühenduse käsitlemise ja lingi seadistamise kohta.

Soovitused

Kasutage sobiva sumbuvusega ja pistikutega ühemoodilist kiudu, kontrollige ühilduvust lüliti/müüja SFP-ühilduvusnimekirjaga ja kontrollige pärast paigaldamist lingi terviklikkust. Mooduli käsitsemisel järgige ESD ettevaatusabinõusid.
