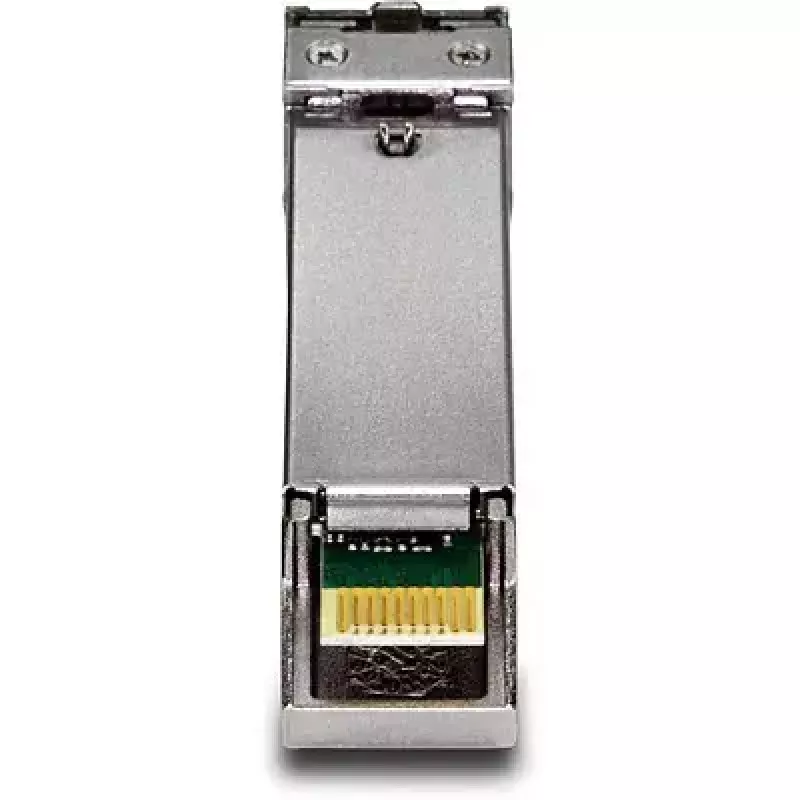

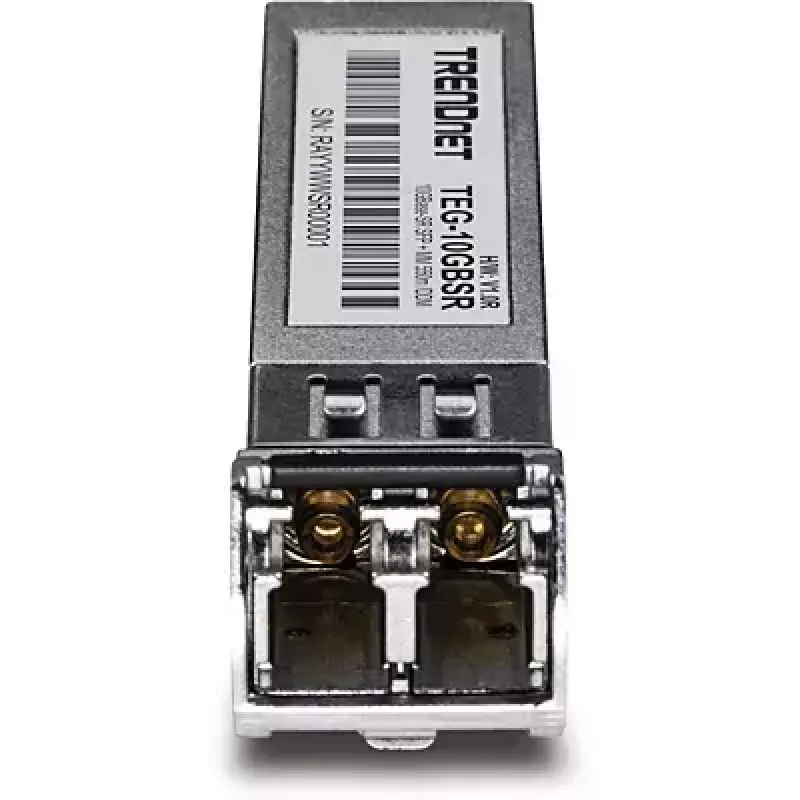

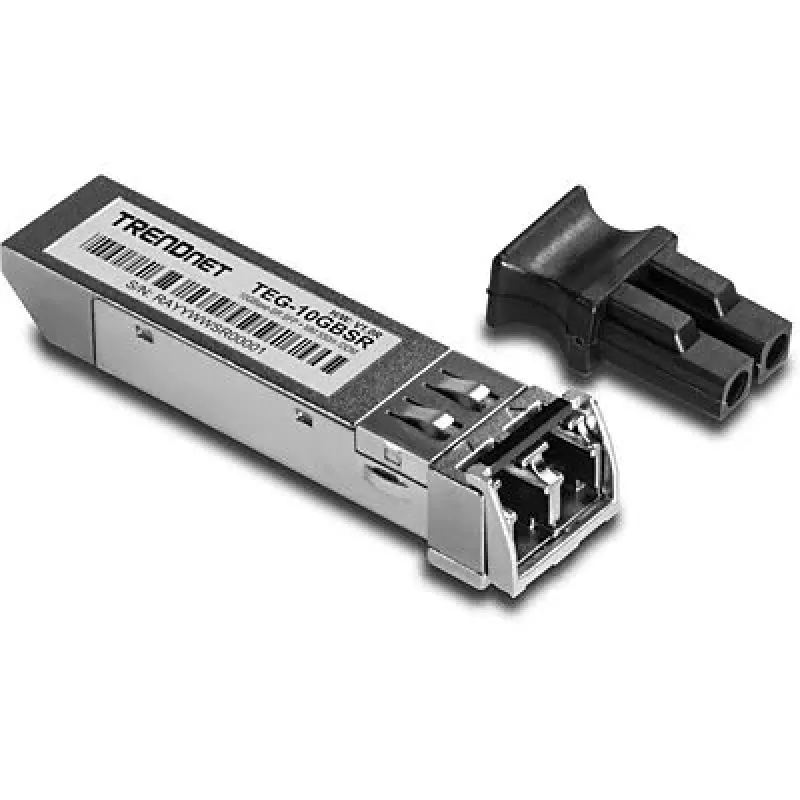

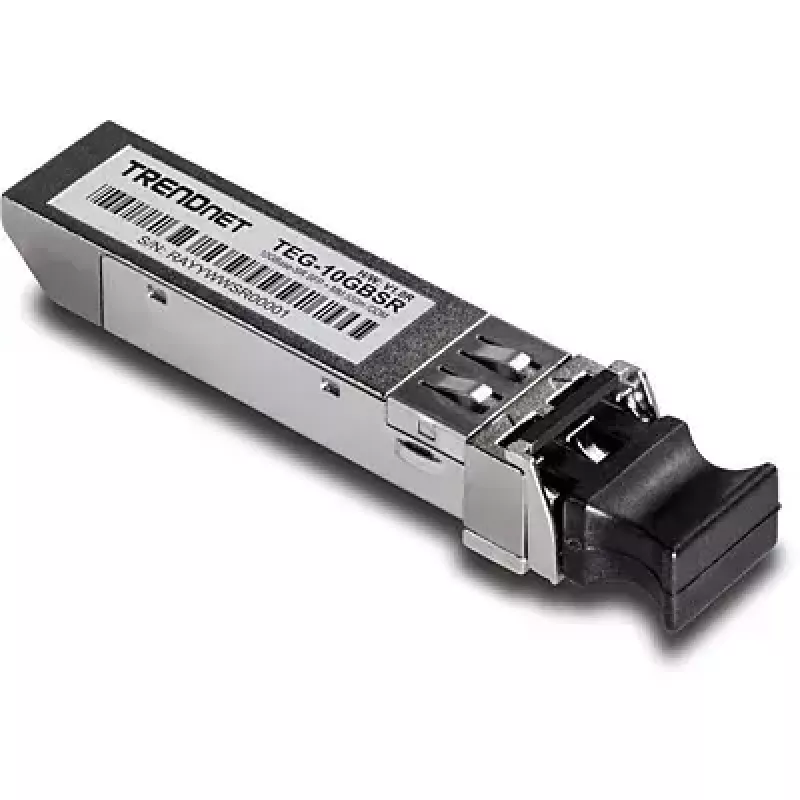

Fiiberoptiline transiiverimoodul Trendnet TEG-10GBSR

Trendnet TEG-10GBSR on kuumalt vahetatav 10GBASE-SR SFP+ mitmemoodiline fiiberoptiline transiiver, mis on mõeldud MSA-ühilduvate SFP+ pesade jaoks. Töötades 850 nm lainepikkusel, toetab moodul kuni 10,5 Gbps läbilaskevõimet ja kuni 550-meetriseid fiiberlinke, kasutades LC duplekspistikut. See pakub digitaalset diagnostikaseiret (DDM), et edastada peamisi parameetreid nagu saate-/vastuvõtuvõimsus, temperatuur ja toitepinge. Transiiver kasutab ühte 3,3 V toiteallikat ja on hinnatud töötama vahemikus 0 kuni 70 °C.

Eelised

TEG-10GBSR pakub kuumalt vahetatavat mugavust hõlpsaks paigaldamiseks ja vahetamiseks ilma seadmeid välja lülitamata. Selle mitmemoodiline 850 nm disain toetab lühimaa 10 Gbps ühendusi kuni 550 m kaugusele, säilitades samal ajal madala energiatarbe ja kompaktsed mõõtmed. Integreeritud DDM võimaldab optiliste ja elektriliste parameetrite kaugseiret usaldusväärseks võrguhalduseks.

Sobib

• 10 Gbps üleslinkideks ja serveriühendusteks andmekeskustes
• Lühimaa mitmemoodilised fiiberlingid ülikoolilinnakute ja hoonete magistraalvõrkudes
• MSA-ühilduvad SFP+ pordid lülititel, ruuteritel ja võrgukaartidel

Peamised spetsifikatsioonid

• Vormitegur: SFP+ (kuumalt vahetatav)
• Standard: 10GBASE-SR, ühildub SFF-8431/8432/8472, FC-PI-4, 10G FC, IEEE 802.3ae
• Lainepikkus: 850 nm (mitmemoodiline)
• Maksimaalne andmeedastuskiirus: kuni 10,5 Gbps (moodul toetab 10G tööd; tooteandmed loetlevad 10000 Mbit/s)
• Maksimaalne kaugus: kuni 550 m (mitmemoodiline)
• Pistiku tüüp: LC dupleks
• Diagnostika: digitaalne diagnostikaseire (DDM)
• Toiteallikas: üks 3,3 V
• Töötemperatuur: 0 kuni 70 °C
• Mõõtmed (L × S × K): 14,8 × 56,5 × 11,8 mm
• Kaal: 0,022 kg

Kuidas kasutada

Veenduge, et hostseadmel on MSA-ühilduv SFP+ pesa ja see toetab 10GBASE-SR transiivereid. Kui seade on sisse või välja lülitatud (kuumalt vahetatav), joondage LC-pistik ja sisestage transiiver pessa, kuni see klõpsatab paika. Ühendage mitmemoodiline fiiber LC dupleks ühenduskaablite abil transiiveri portidesse. Kontrollige lingi olekut hostis ja kasutage DDM-i aruandlust hosti haldusliidese kaudu, et kontrollida saate-/vastuvõtuvõimsust, temperatuuri ja pinget.

Soovitused

Kasutage mitmemoodilist OM3/OM4 fiibrit usaldusväärsete 10 Gbps linkide jaoks kuni määratud 550 m kaugusel; vältige fiibri painutamist üle tootja painderaadiuse piiride ja kaitske pistikuid tolmu eest. Kinnitage ühilduvus oma lüliti või võrgukaardi müüjaga, kui host rakendab müügispetsiifilisi transiiverikontrolle.
