Eraldiseisev rack EFB Elektronik PRO-4282TS.P1P2

Eraldiseisev 42U serveririiul, mis vastab standardile DIN41494, mõeldud sisetingimustes IT- ja võrguseadmete paigaldamiseks. Terasplekist korpusel on kruvitud raam ja see tarnitakse täielikult eelmonteeritult. Kapp on iseventileeruv, eemaldatavate paneelidega ning esi- ja tagauks on kinnitatavad lukustatavate 3-punkti käepidemetega (kuni 24U riiulitel 1-punkti käepide). Kaasas on neli tsingitud 19" profiili (kaks ees, kaks taga); need on astmeteta sügavuses reguleeritavad ja profiilidel on vastassuunaline nummerdus. Seadmel on mitu eelstantsitud kaablisisestusava katuses ja põhjas ning eelnevalt monteeritud sisemine maanduslatt, mis asub tagumises keskosas.

Eelised

Riiul talub suuri koormusi (maksimaalne kandevõime 1360 kg) ning pakub stabiilset ja maandatud konstruktsiooni seadmete turvaliseks paigaldamiseks. Lukustatavad uksed ja eemaldatavad külgpaneelid riivlukkudega võimaldavad kontrollitud juurdepääsu ja lihtsat hooldust. Sügavuses reguleeritavad, tsingitud 19" profiilid lihtsustavad serverite ja võrguseadmete monteerimist. Eelstantsitud avad ja võimalused ventilaatorite paigaldamiseks võimaldavad paindlikku kaablite suunamist ja õhuvoolu haldamist. Must viimistlus ja standardne 42U kõrgus muudavad selle sobivaks tüüpiliste andmekeskuste ja serveriruumide paigutuste jaoks.

Sobib järgmisteks rakendusteks

• Serveriruumidesse ja andmekeskustesse
• Võrguriiulitesse lülititele, ruuteritele ja patch-paneelidele
• Salvestus- ja andmetöötlusseadmete monteerimiseks kuni 42U
• Sisepaigaldistesse, mis nõuavad IP20 kaitset

Peamised tehnilised andmed

• Bränd: EFB Elektronik, Mudel: PRO-4282TS.P1P2
• Riiuli maht: 42U
• Mõõtmed (L x S x K): 800 mm x 1200 mm x 1963 mm
• Maksimaalne kandevõime: 1360 kg
• Materjal: terasplekist korpus kruvitud raamiga
• IP-kaitseaste: IP20 (sisetingimustesse)
• Värv: Must
• Monteerimisprofiilid: 4 x 19" tsingitud, sügavuses reguleeritavad
• Uksed: ees ja taga lukustatavad, 3-punkti pöördkäepide (kuni 24U 1-punkti)
• Külgpaneelid: eemaldatavad, 2 riivlukuga (lukud on ustega samasse lukusüsteemi kuuluvad)

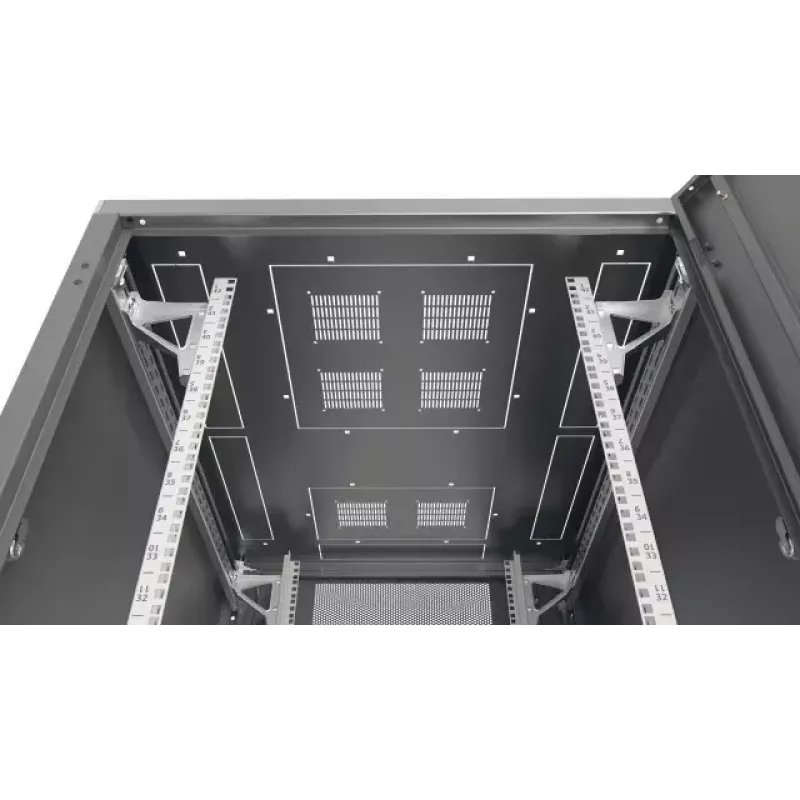

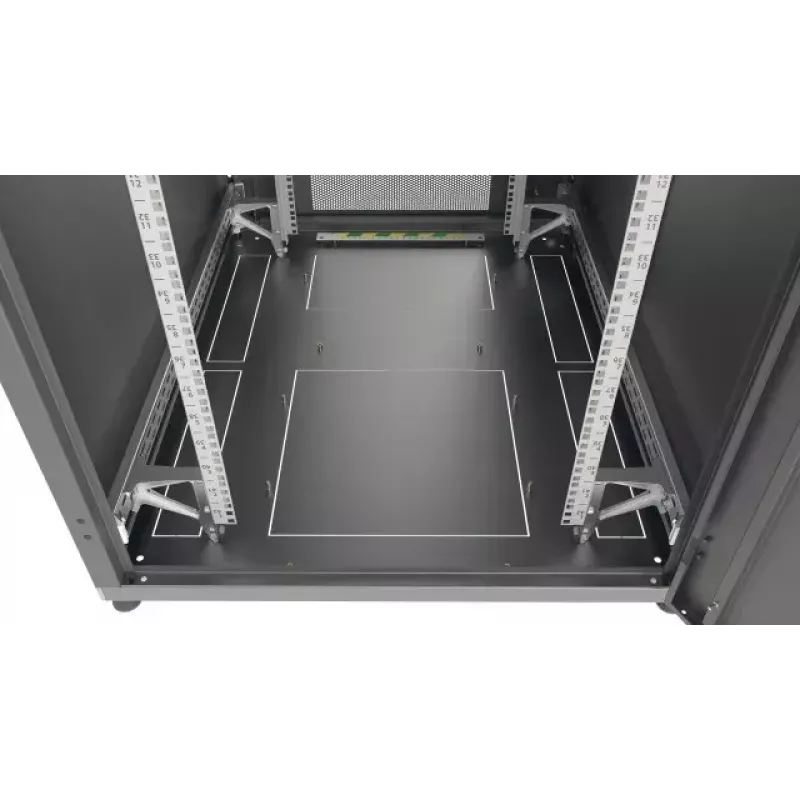

• Kaablisisestus: katuses ja põhjas eelstantsitud avadega (450 x 90 mm), 600 mm laiuse puhul ainult taga
• Maandus: sektsioonide sisemine maandus ja eelmonteeritud tagumine maanduslatt

Kasutamine

Asetage eraldiseisev riiul tasasele põrandale ja vajadusel kinnitage see külgnevate kappide külge. Külgpaneelide eemaldamise järel pääsete sisse ning saate tsingitud 19" profiilid reguleerida seadmetele vajalikule sügavusele. Monteerige seadmed standardsete 19" riiuli kinnitusdetailidega ja järgige profiilide nummerdusskeemi. Suunake kaablid läbi katuses või põhjas olevate eelstantsitud avade; vajadusel paigaldage ventilaatorid ettenähtud avadesse. Vahetage tarnitud profiili poolsilindriline lukusüdamik, kui vajate teistsugust lukustust (30/10 mm, kliendi poolt vahetatav).

Soovitused

Ohutuks kasutamiseks jaotage koormus ühtlaselt üle riiuliüksuste, ühendage kapp sobiva maanduspunktiga, kasutades sisemist maanduslatti, ning tagage piisav ventilatsioon või jahutus, kui paigaldate suure võimsusega seadmeid. Kappide kõrvutiasetamisel kasutage ühenduskomplekti (Art.-Nr. PRO-ANR0X) või M6 kruvikomplekti püsivaks kinnitamiseks.
