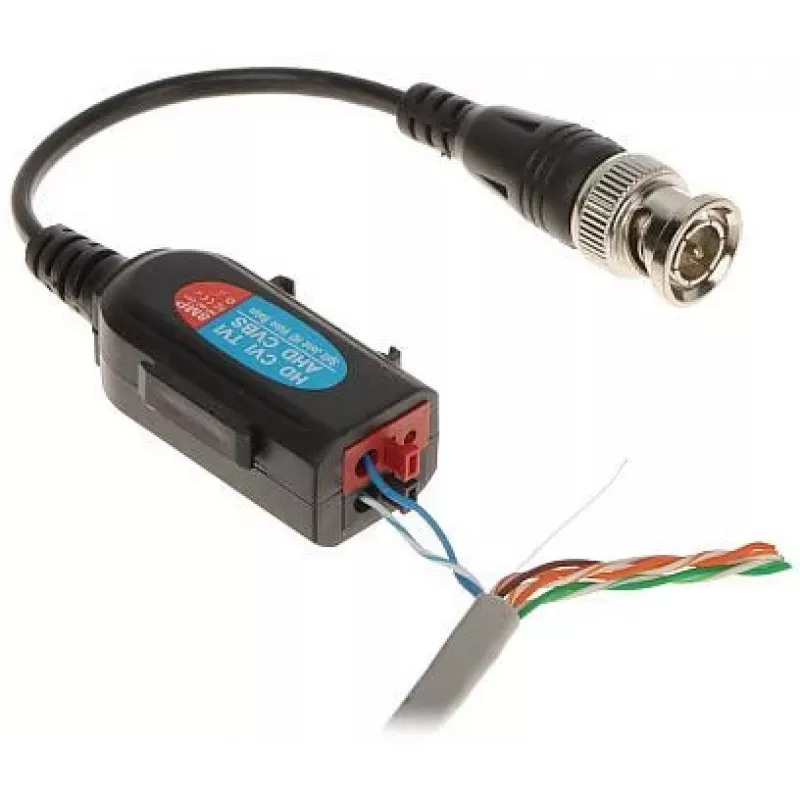

DELTA TR-1D-HD*P2 Passiivne HD-videobalun saatja paar HD-CVI/TVI/AHD/CVBS jaoks üle UTP Cat5e/6, BNC klemmile, kuni 400m

HD-video edastamine pikkade vahemaade taha koaksiaalkaabliga on kallis ja paindumatu. DELTA TR-1D-HD*P2 videobaluni paar lahendab selle, muundades tasakaalustamata 75-oomise BNC-videosignaali tasakaalustatud 100-oomiseks signaaliks, mida saab edastada tavalise varjestamata keerdpaarkaabli (UTP) kaudu, nagu Cat5e või Cat6. See passiivne seade ei vaja välist toidet ja toetab kõiki levinud HD-analoogformaat: HD-CVI, HD-TVI, AHD ja standardne CVBS. See on ideaalne CCTV-paigaldiste jaoks, kus saab taaskasutada olemasolevat võrgukaablit või kus pikad kaablitrassid muudavad koaksiaalkaabli ebapraktiliseks.

Kellele see on mõeldud

See balunipaar on mõeldud professionaalsetele CCTV-paigaldajatele, turvaintegraatoritele ja isetegijatest valveentusiastidele, kes vajavad analoog-HD-videosignaalide pikendamist keerdpaarkaabli kaudu. See on eriti kasulik renoveerimisprojektides, kus UTP-kaabel on juba paigaldatud, või uutes paigaldistes, kus ühe Cat5e/6 kaabli tõmbamine on kuluefektiivsem kui mitu koaksiaalkaablit.

Peamised omadused

• Passiivne töö – toiteallikat pole vaja
• Toetab HD-CVI, HD-TVI, AHD ja CVBS videosignaale
• Edastab kuni 400 m 720p HD-CVI, 250 m 1080p, 200 m 4MP/5MP ja 150 m 8MP (4K) puhul; kuni 600 m CVBS puhul
• BNC isane pistik video poolel, suruklemm UTP poolel
• Sisseehitatud liigpinge- ja ESD-kaitse
• Kõrge häirete summutus (>60 dB)
• Kompaktne ja vastupidav disain lihtsaks paigalduseks
• Sisaldab kahte balunit (üks kummassegi kaabli otsa)

Tehnilised andmed

• Toote tüüp: Passiivne videobalun / trafo
• Kanalid: 1-kanaliline video
• Videosignaali ühilduvus: HD-CVI, HD-TVI, AHD, CVBS
• Toetatud eraldusvõimed: 720p, 1080p, 4MP, 5MP, 8MP (4K) HD jaoks; 960H CVBS jaoks
• Edastuskeskkond: UTP Cat5e/Cat6
• Video pistik: BNC isane
• UTP ühendus: Suruklemm
• Maksimaalne kaugus (HD-CVI 720p): Kuni 400 m
• Maksimaalne kaugus (HD-CVI 1080p): Kuni 250 m
• Maksimaalne kaugus (HD-CVI 4MP/5MP): Kuni 200 m
• Maksimaalne kaugus (HD-CVI 8MP): Kuni 150 m
• Maksimaalne kaugus (CVBS): Kuni 600 m
• Koaksiaali impedants: 75 oomi
• UTP impedants: 100 oomi
• Sisseehitatud kaitse: Liigpingekaitse, ESD-kaitse
• Häirete summutus: >60 dB
• Töötemperatuur: -10°C kuni +50°C
• Toitenõue: Välist toidet pole vaja (passiivne)
• Komplektis olevad ühikud: 2 (paar)

Näpunäited

Parimate tulemuste saavutamiseks kasutage tahke vasktraadiga UTP-kaablit (mitte CCA) ja vältige paralleelset vedu kõrgepingeliinidega. Veenduge, et video jaoks kasutatav keerdpaar oleks sama paar, et säilitada signaali terviklikkus. Balunid on värvikoodiga või märgistatud polaarsuse järgi – ühendage videosignaal mõlemas otsas sama värvi klemmiga.
