AV-saatja ja -vastuvõtja PureTools PT-HDBT-1010 100 m 18 Gbit/s

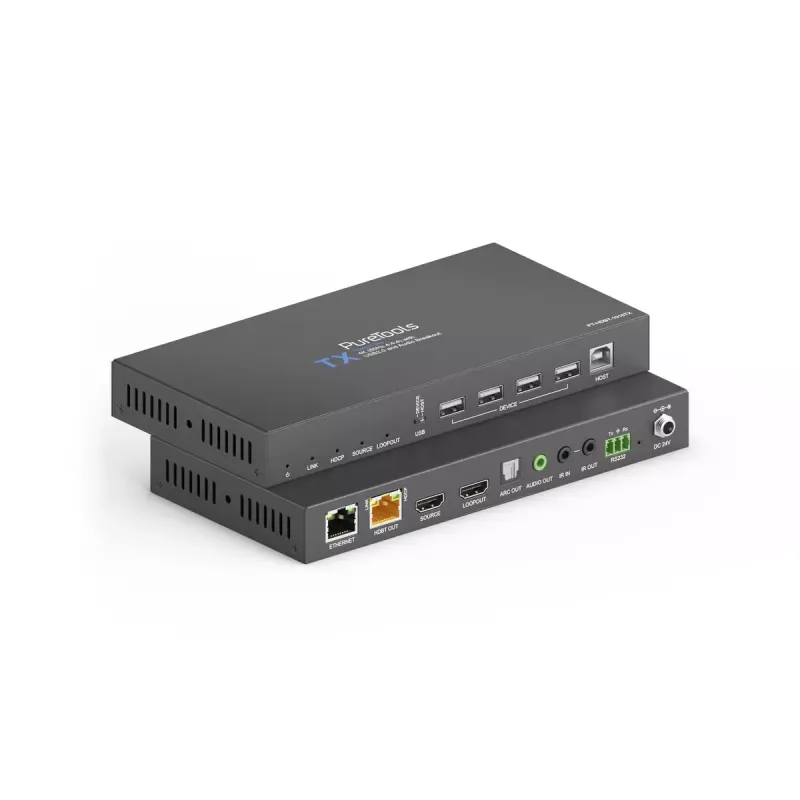

PureTools PT-HDBT-1010 on 4K 18 Gbps HDMI HDBaseT Spec 3 pikenduskomplekt, mis koosneb saatjast (TX) ja vastuvõtjast (RX). See pikendab HDMI-signaale üle ühe Cat-kaabli (Cat5e/Cat6a) kuni 80 m kaugusele 4K@60 4:4:4 korral või kuni 100 m kaugusele 4K@60 4:2:0 korral. Komplekt toetab HDMI 2.0 koos HDCP 2.2/1.4-ga, pakub saatjas HDMI läbiva väljundit kohalikuks jälgimiseks ja pakub analoogset stereo de-embedimist.

Eelised

PT-HDBT-1010 pakub suure ribalaiusega 18 Gbit/s HDMI edastust pikkade vahemaade taha, kasutades HDBaseT-d, sisaldab kahesuunalist PoH/PoC toidet, nii et ainult üks seade vajab välist toidet, ja toetab 1G Etherneti läbipääsu. See integreerib USB 2.0 Hi-Speed üle HDBaseT nelja USB-A "Device" pordi ja ühe USB-B "Host" pordi kaudu igal seadmel KVM-i, salvestus- või välisseadmete juurdepääsuks. Paindlik ARC käsitlemine (HDMI, S/PDIF, läbipääs), IR sisend/väljund, RS232 juhtimine 3-kontaktilistel Phoenix-pistikutel ja oleku LED-id lihtsustavad integreerimist ja tõrkeotsingut.

Sobib

• AV-paigaldistele, mis vajavad HDMI pikendamist kuni 100 m
• Kaug-USB juurdepääs (KVM, USB-mäluseadmed, veebikaamerad) üle HDBaseT
• Fikseeritud paigaldistele tsentraliseeritud toitega või ühe toiteallikaga seadistustele
• Seadistustele, mis vajavad ARC marsruutimist AV-vastuvõtjatesse või S/PDIF-seadmetesse

Peamised tehnilised andmed

• HDMI versioon: 2.0, ribalaius: kuni 18 Gbit/s
• Max video: 4K@60 4:4:4 kuni 80 m / 4K@60 4:2:0 kuni 100 m (Cat5e/Cat6a)
• HDCP tugi: 2.2 ja 1.4
• USB: neli USB-A (Device) ja üks USB-B (Host) seadme kohta; USB 2.0 Hi‑Speed (max 480 Mbps)
• Heli: HDMI, optiline S/PDIF (Toslink) ja analoogne stereo de-embed (3,5 mm)
• Võrk: kahesuunaline 1G Etherneti läbipääs
• Toide: 12 V lukustatav alalisvoolu sisend; PoH/PoC kahesuunaline üle HDBaseT
• Juhtimine: IR sisend/väljund (3,5 mm, topeltpesad) ja RS232 (3-kontaktiline Phoenix)
• Indikaatorid: oleku, HDCP, lingi ja läbiva väljundi LED-id
• Mõõtmed/kaal: kompaktsed seadmed; kaal 1,28 kg (kombineeritud või tooteandmete põhjal)

Kasutamine

Ühendage HDMI-allikas saatja HDMI-sisendisse ja vajadusel kasutage saatja HDMI läbivat väljundit kohaliku monitori jaoks. Ühendage TX ja RX sobiva Cat-kaabliga (Cat5e/Cat6a) vajaliku vahemaa ulatuses. Seadistage igal seadmel DIP-lülitid, et valida USB Host/Device rollid ja valida vastuvõtjas ARC-režiim (HDMI, S/PDIF või läbipääs). Ühendage USB-seadmed USB-A portidesse ja arvuti USB-B host-porti vastavalt vajadusele. Toitke ühte seadet kaasasoleva 12 V adapteriga; teine seade saab toite üle HDBaseT, kui kasutatakse PoH/PoC-d.

Soovitused

Kasutage Cat6a kaableid maksimaalse vahemaa ja signaali stabiilsuse tagamiseks 4K@60 4:4:4 korral. USB 3.x seadmete puhul oodake tööd USB 2.0 Hi‑Speed kiirusel (kuni 480 Mbps). ARC-heli marsruutimisel valige vastuvõtjas sobiv ARC-režiim, et see vastaks teie AV-vastuvõtjale või helisüsteemile. Kinnitage 12 V pistikud kaasasolevate kruvikorkidega ja kontrollige seadistamise ajal lingi ja HDCP LED-e.
