DELTA TR-1CD*P2 passiivne video balun transiiver CVBS/AHD/HD-CVI/HD-TVI jaoks, BNC kruviklemmile, kuni 8MP 4K, 150-600m üle UTP

Paigaldajatele, kes peavad edastama kõrglahutusega videot olemasoleva keerdpaarkaabli kaudu, välistab DELTA TR-1CD*P2 passiivne video balun-transiiver vajaduse koaksiaalkaabli järele. Erinevalt aktiivsetest pikenditest, mis nõuavad välist toidet, töötab see kompaktne seade täielikult passiivselt, muundades 75-oomise BNC-signaali tasakaalustatud signaaliks UTP Cat.5e/6 kaabli jaoks. See toetab nii pärand-CVBS-i kui ka kaasaegseid HD-over-coax formaate – AHD, HD-CVI ja HD-TVI – kuni 8MP (4K), muutes selle paindlikuks valikuks uuenduste ja uute CCTV-paigalduste jaoks.

Esiletõstetud omadused

• Passiivne disain: toiteallikat pole vaja, vähendab rikkepunkte ja paigalduskulusid.
• Toetab CVBS, AHD, HD-CVI ja HD-TVI signaale, eraldusvõimega kuni 8MP (4K).
• Sisseehitatud 2kV liigpingekaitse kaitseb pingetõusude eest videoliinil.

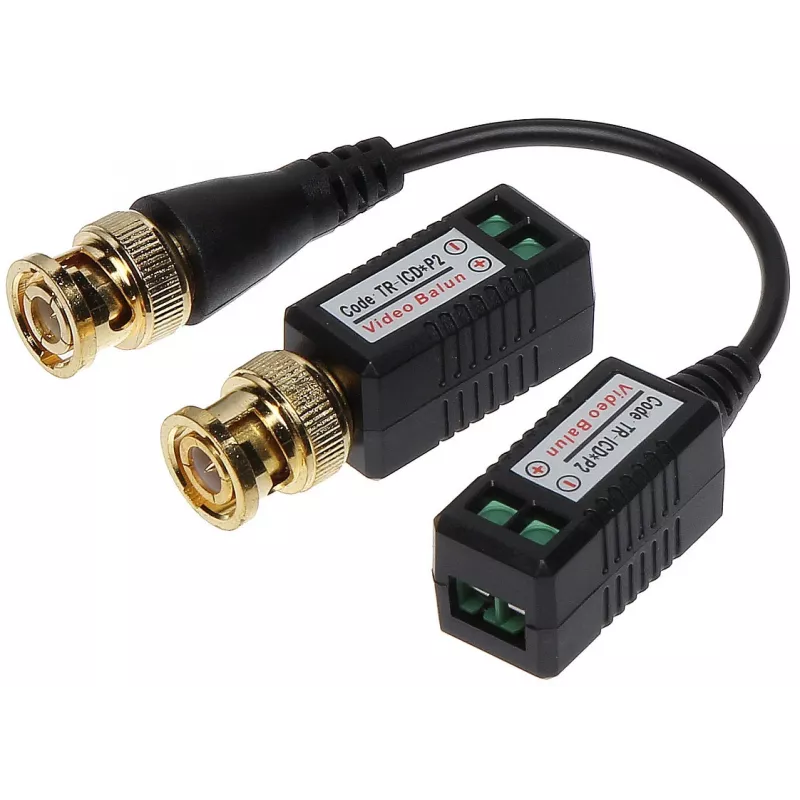

• Kompaktne ABS-korpus BNC-isaspesaga ja kruviklemmi väljundiga kiireks UTP-ühenduseks.
• Pikendatud ülekandekaugused: kuni 600m CVBS must-valge puhul, 300m 720p HD puhul, 250m 1080p puhul, 200m 4MP/5MP puhul ja 150m 8MP puhul.

Igapäevases kasutuses

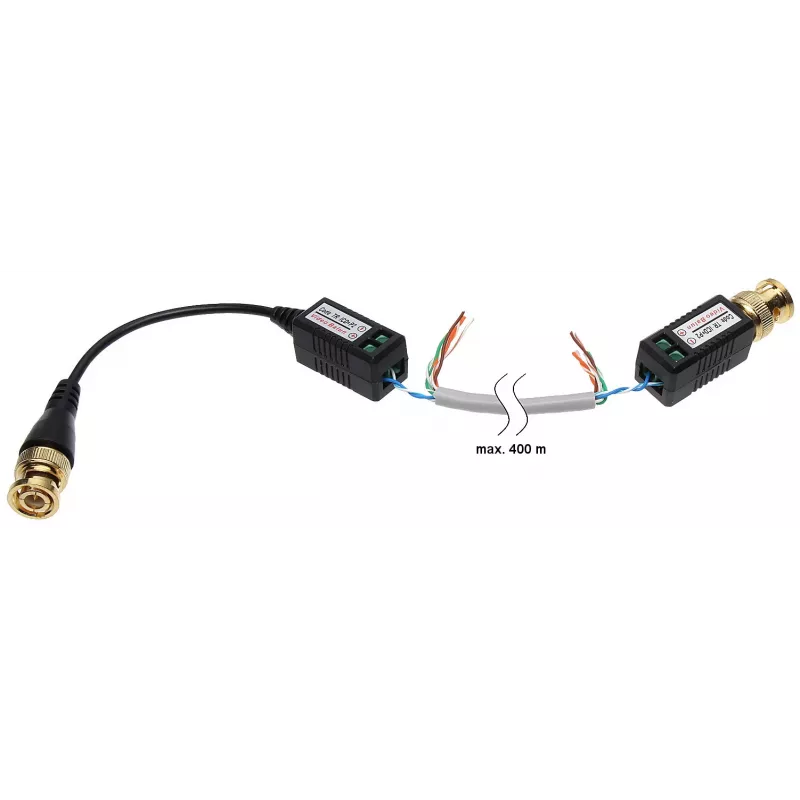

TR-1CD*P2 ühendatakse otse kaamera BNC-väljundiga, samas kui kruviklemmiplokk võtab vastu ühe keerdpaari UTP-kaablist. Jälgimisotsas muundab teine balun (või ühilduv vastuvõtja) signaali tagasi BNC-ks DVR-i või monitori jaoks. Kuna seade on passiivne, tekitab see minimaalse sumbumise (<0,5 dB) ja säilitab kõrge ühisrežiimi summutussuhte (>60 dB), vähendades häireid. Lai töötemperatuuri vahemik -10°C kuni +50°C sobib enamikesse sise- ja kaitstud välipaigaldistesse.

Täielikud tehnilised andmed

• Toote tüüp: Passiivne video balun / trafo
• Kanalite arv: 1
• Signaali ühilduvus: CVBS (analoog), AHD, HD-CVI, HD-TVI
• Maksimaalne eraldusvõime: 8MP (4K)
• Sisendühendus: BNC isane (75 oomi)
• Väljundühendus: Kruviklemmiplokk (UTP jaoks)
• Edastuskeskkond: UTP Cat.5e/6
• Maksimaalne kaugus (CVBS): 400m värviline, 600m must-valge
• Maksimaalne kaugus (720p HD): 300m
• Maksimaalne kaugus (1080p HD): 250m
• Maksimaalne kaugus (4MP/5MP): 200m
• Maksimaalne kaugus (8MP): 150m
• Sageduskarakteristik: 0-60 MHz
• Sumbumine: <0,5 dB
• CMRR: >60 dB (20 kHz - 60 MHz)
• Liigpingekaitse: 2kV
• Toide: Pole vajalik (passiivne)
• Töötemperatuur: -10°C kuni +50°C
• Korpuse materjal: ABS-plast

Lõppmärkus

DELTA TR-1CD*P2 on usaldusväärne ja lihtne lahendus HD-video edastamiseks olemasoleva keerdpaarinfrastruktuuri kaudu. Selle passiivne töö ja lai formaaditugi muudavad selle praktiliseks valikuks nii rekonstrueerimis- kui ka uute paigalduste jaoks.
