TRIAX OTX1310KIT optiline saatja OTX 1310 koos lairiba LNB-ga TWB 40 307785

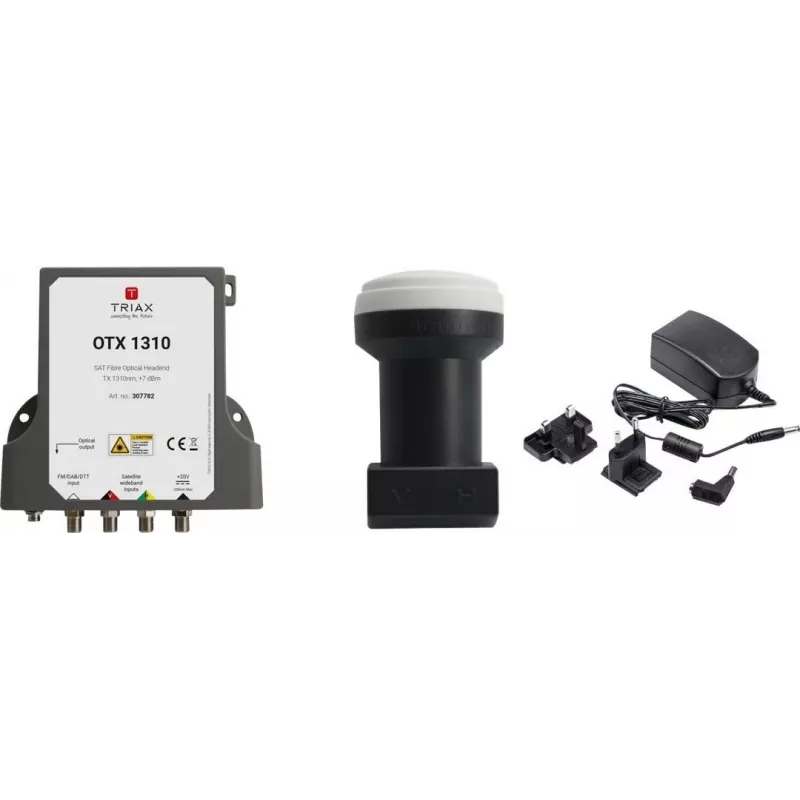

Satelliit-TV-signaalide edastamine pikkade vahemaade taha suurtes elu- või ärihoonetes tähendab sageli signaali kadu ja mahukaid koaksiaalkaableid. TRIAX OTX1310KIT lahendab selle, muutes satelliit-RF-signaalid optiliseks signaaliks, mida saab edastada kerge, väikese kadudega fiiberoptilise kaabli kaudu. See komplekt sisaldab OTX 1310 optilist saatjat, TWB 40 lairiba LNB-d ja 20V DC toiteallikat, pakkudes kõike vajalikku fiibripõhise satelliitjaotussüsteemi käivitamiseks.

Kellele see mõeldud on

See komplekt on ideaalne paigaldajatele ja süsteemiintegraatoritele, kes töötavad korterelamute (MDU), hotellide, haiglate või FTTH (fiber-to-the-home) projektidega, kus satelliidisignaalid tuleb jaotada paljudesse väljunditesse ilma kvaliteedi languseta. See sobib professionaalidele, kes vajavad usaldusväärset, kõrge jõudlusega optilist ühendust satelliit-TV jaotamiseks.

Peamised omadused

• Täielik komplekt: optiline saatja, lairiba LNB ja toiteallikas
• Lairiba LNB katab 10,7–12,75 GHz kahe väljundiga (vertikaalne ja horisontaalne polarisatsioon)
• Optiline saatja SC/APC pistikuga ja 1310 nm lainepikkusega
• Suur optiline väljundvõimsus +7 dBm toetab kuni 32-suunalist jagamist
• Edastuskaugus kuni 10 km ühemoodilisel fiibril
• Madal müratase 0,1 dB suurepärase signaalikvaliteedi tagamiseks
• Lai töötemperatuuri vahemik: -20°C kuni +50°C

Tehnilised andmed

• LNB sisendsagedus: 10,7–12,75 GHz
• LNB väljundsagedus (IF): 290–2340 MHz
• LNB lokaalostsillaator: 10,4 GHz
• LNB müratase: 0,1 dB (tüüpiline)
• LNB väljundid: 2 (lairiba vertikaalne, lairiba horisontaalne)
• Saatja RF-sisendid: 2 (F-tüüp)
• Optilise väljundi lainepikkus: 1310 nm
• Optilise väljundi võimsus: +7 dBm (tüüpiline)
• Optiline pistik: SC/APC
• Toiteallikas: 20V DC (kaasas)
• Maksimaalne optiline jagamine: kuni 32
• Maksimaalne edastuskaugus: kuni 10 km
• Töötemperatuur: -20°C kuni +50°C
• Rakendus: satelliidisignaalide jaotamine fiiberoptilise kaabli kaudu

Nõuanded

Optimaalse jõudluse tagamiseks kasutage ühemoodilist fiibrit väikese sisendkaoga pistikutega. Jaotusvõrgu planeerimisel arvestage optiliste jaoturite kadudega: iga 1:2 jagamine vähendab võimsust umbes 3 dB võrra. Veenduge, et toiteallikas on ühendatud enne saatjat, et vältida kahjustusi. Lairiba LNB tuleks paigaldada selge vaatega satelliidile ja fiibripaigaldus tuleks kaitsta teravate painde eest.
