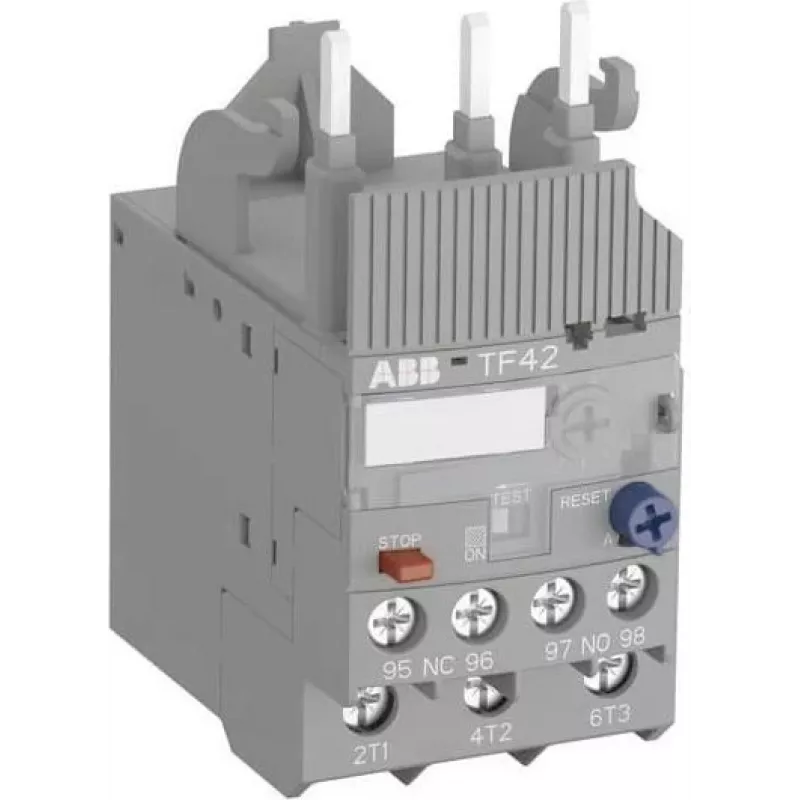

ABB TF42-1.3 termiline ülekoormusrelee, 0,9-1,3 A, 3-pooluseline, klass 10, 1NO+1NC, kruviklemmid 1SAZ721201R1025

Tööstusettevõtete mootorijuhtimiskilpides kaitseb ABB TF42-1.3 termiline ülekoormusrelee kolmefaasilisi mootoreid ülekuumenemise eest, mis on põhjustatud ülekoormusest või faasikaost. Selle reguleeritav vooluvahemik 0,9 kuni 1,3 A muudab selle sobivaks väikeste mootorite jaoks, samas kui klassi 10 rakendumiskarakteristik tagab kiire reageerimise ülekoormusolukordadele. Relee paigaldatakse otse ABB AF09...AF38 kontaktoritele või eraldi seadmena koos tarvikuga, mis lihtsustab paigaldust ja juhtmestikku.

Peamised tehnilised andmed

• Voolu seadevahemik: 0,9 - 1,3 A
• Pooluste arv: 3
• Rakendumisklass: klass 10
• Abikontaktid: 1 NO + 1 NC
• Nimipinge: 690 V AC
• Nimiisolatsioonipinge: 690 V AC
• Nimiimpulsspinge: 6 kV
• Lähtestamine: käsitsi ja automaatselt
• Paigaldus: otse kontaktorile või eraldi koos tarvikuga
• Ühendus: kruviklemmid
• Faasikao tundlikkus: jah
• Kaitseaste: IP20
• Ümbritseva keskkonna töötemperatuur: -25 kuni +60 °C
• Standardid: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA 22.2 No. 60947-4-1
• Võimsuskadu: 2,2 W nimivoolul

Miks valida

TF42-1.3 pakub usaldusväärset mootorikaitset kompaktses disainis. Selle faasikao tundlikkus hoiab ära mootori kahjustused ühefaasilisel tööl ning käsitsi/automaatse lähtestamise valikud pakuvad paindlikkust erinevate rakenduste jaoks. Otsene paigaldus ABB kontaktoritele vähendab juhtmestiku aega ja tagab kindla ühenduse. Vastavus rahvusvahelistele standarditele tagab jõudluse ja ohutuse.

Ideaalsed kasutusjuhud

• Väikeste kolmefaasiliste mootorite kaitse tööstusmasinates
• Pumbad, ventilaatorid ja konveierid, mis vajavad klassi 10 ülekoormuskaitset
• Renoveerimine ja uued paigaldused, kasutades ABB AF-seeria kontaktoreid
• Rakendused sagedase käivitamise ja seiskamisega, kus kiire rakendumine on hädavajalik

Hea teada

Relee kruviklemmid võtavad vastu mitmesuguseid juhtme suurusi ja selle IP20 kaitse sobib paigaldamiseks juhtimiskilpide sisse. Eraldi paigaldamiseks kasutage sobivat adapterit (müüakse eraldi). TF42-1.3 on osa ABB laiaulatuslikust mootorikaitse valikust, tagades ühilduvuse ja varuosade saadavuse.
