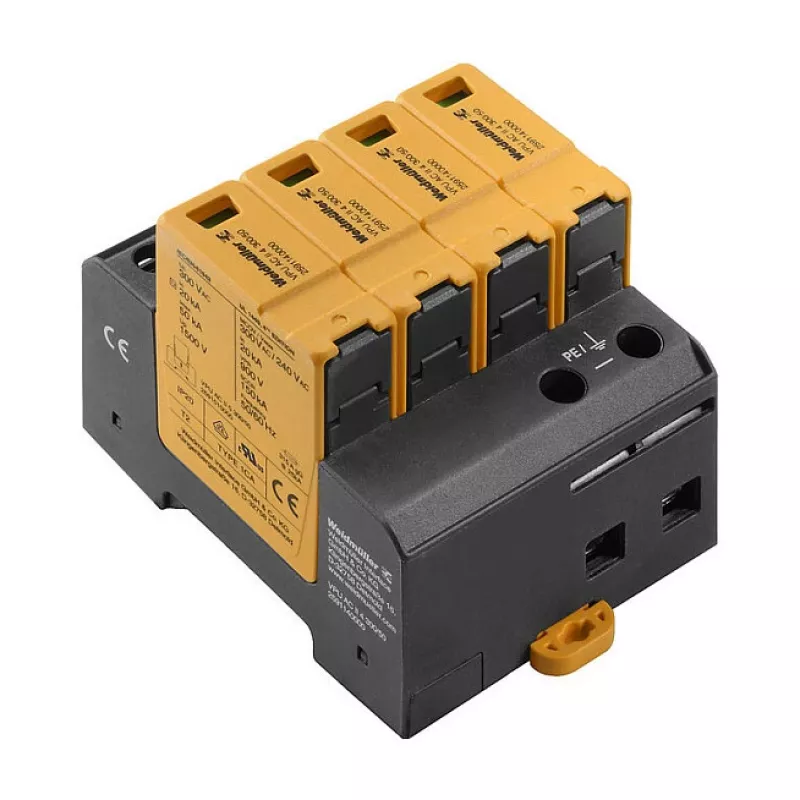

Weidmüller VPU AC II 4 300/50 Piksekaitse 50 kA 4-poolne Tüüp 2 SPD

Weidmüller VPU AC II 4 300/50 on suure jõudlusega Tüüp 2 liigpingekaitse (SPD), mis on ette nähtud vahelduvvoolusüsteemidele. Maksimaalse tühjendusvooluga 50 kA ja 4-poolse konfiguratsiooniga tagab see usaldusväärse kaitse siirdepingete eest tööstus- ja kaubanduspaigaldistes. Sobib DIN-riiulile paigaldamiseks, see kompaktne seade vastab IEC 61643-11 standarditele.

Eelised

Robustne varistortehnoloogia tagab kiire reageerimisaja (<25 ns) ja suure liigpinge talitlusvõime. Visuaalne vea indikaator (roheline/punane) lihtsustab hooldust. Lai töötemperatuuri vahemik (-40 °C kuni +80 °C) ja leegiaeglustav korpus tagavad pikaajalise töökindluse.

Sobib kasutamiseks

• Peajaotuskilpides tööstusrajatistes
• Ärihoonete toiteallikates
• Tundlike elektroonikaseadmete kaitsmiseks

Peamised tehnilised andmed

• Tüüp: Tüüp 2 SPD (AC)
• Nimipinge (Un): 230/400 V AC
• Maksimaalne pidev tööpinge (Uc): 300 V AC
• Nimitühjendusvool (In): 20 kA (8/20 µs)
• Maksimaalne tühjendusvool (Imax): 50 kA (8/20 µs)
• Pingekaitse tase (Up): ≤ 1,4 kV
• Pooluste arv: 4
• Paigaldus: DIN-riiul (35 mm)
• Kaitsetase: IP20
• Ühendusristlõige: 1,5 - 35 mm² (täis), 1,5 - 25 mm² (painduv)
• Standardid: IEC 61643-11, EN 61643-11
• Lühisetalitlusvõime (Isccr): 50 kA (5s)
• Reageerimisaeg: < 25 ns
• Korpuse materjal: Termoplast, leegiaeglustav
• Mooduli laius: 4 TE (72 mm)

Soovitused

Optimaalse kaitse tagamiseks paigaldage see SPD peajaotuskilpi. Tagage nõuetekohane maandus ja koordineerimine allavoolu SPD-dega. Kontrollige regulaarselt visuaalset indikaatorit tööoleku kontrollimiseks.
