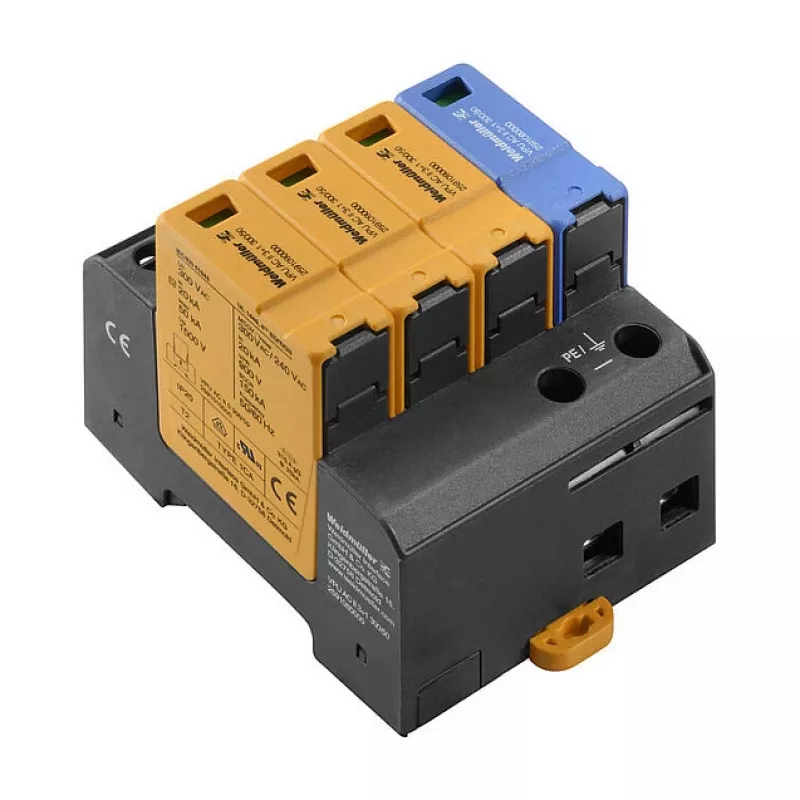

Weidmüller VPU AC II 3+1 300/50 Piksekaitse Seade Tüüp 2, 3-faas + nulljuhe, 300 V AC, 20 kA/40 kA, DIN-liist

Weidmüller VPU AC II 3+1 300/50 on suure jõudlusega Tüüp 2 piksekaitse seade (SPD), mis on ette nähtud kolmefaasilistele vahelduvvoolusüsteemidele koos nulljuhtmega. See tagab usaldusväärse kaitse siirdepingete eest tööstus- ja kaubanduspaigaldistes, tagades ühendatud seadmete ohutuse ja pikaealisuse.

Eelised

Robustne Tüüp 2 kaitse suure tühjendusvõimega (Imax 40 kA) nõudlike keskkondade jaoks. Kompaktne 4 TE mooduldisain säästab ruumi DIN-liistul. Visuaalne oleku indikaator (roheline/punane) võimaldab kiiret kontrolli. Lai töötemperatuuri vahemik (-40 °C kuni 80 °C) tagab jõudluse ekstreemsetes tingimustes.

Sobib kasutamiseks

• Kolmefaasilised vahelduvvoolu jaotuskilbid
• Tööstuslikud juhtimissüsteemid
• Ärihoonete elektriline infrastruktuur
• Telekommunikatsiooni- ja andmekeskuste toiteallikad

Peamised tehnilised andmed

• SPD tüüp: Tüüp 2 (Class II)
• Võrgu konfiguratsioon: 3-faas + nulljuhe (3+1)
• Maksimaalne pidev tööpinge (Uc): 300 V AC
• Nimilahendusvool (In): 20 kA (8/20 µs)
• Maksimaalne lahendusvool (Imax): 40 kA (8/20 µs)
• Pingekaitse tase (Up) L-N: ≤ 1,4 kV
• Pingekaitse tase (Up) N-PE: ≤ 1,4 kV
• Reageerimisaeg: < 25 ns
• Paigaldus: DIN-liist 35 mm
• Kaitseaste: IP20
• Korpuse materjal: termoplast, leegiaeglustav
• Pooluste arv: 4
• Mooduli laius: 4 TE (72 mm)

Soovitused

Optimaalse kaitse tagamiseks paigaldage see SPD peakilbi. Tagage nõuetekohane maandus ja koordineerimine allavoolu asuvate piksekaitsetega. Kontrollige regulaarselt oleku indikaatorit; asendage, kui see on punane.
