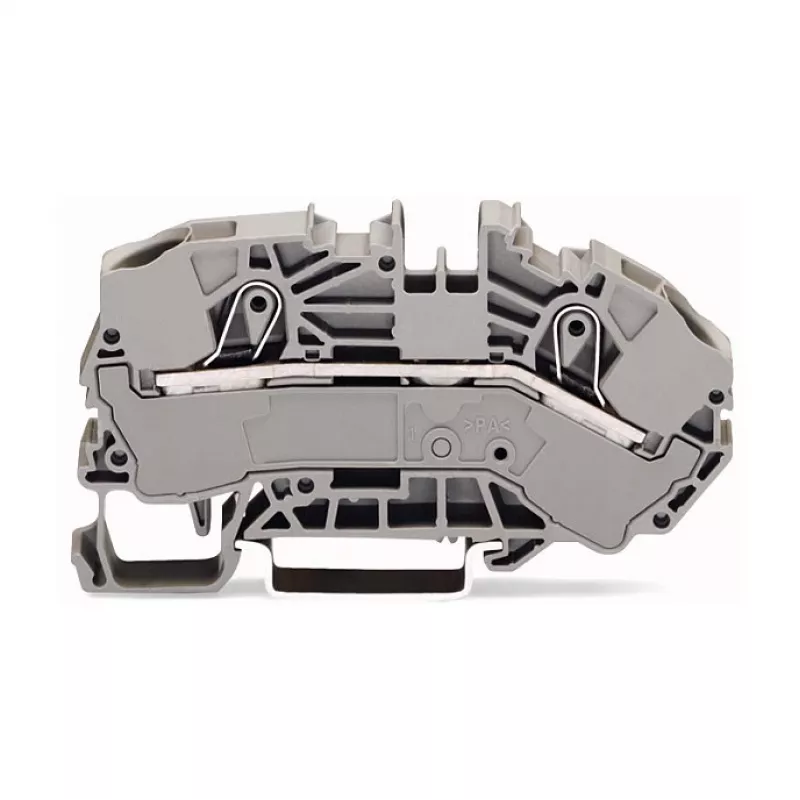

WAGO 2016-7601 Läbiv klemmliist, 2-juhtmeline, 16 mm², 800 V, hall

WAGO 2016-7601 on kvaliteetne läbiv klemmliist, mis on loodud usaldusväärseteks ja hooldusvabadeks elektriühendusteks. Kompaktse disaini ja sissetõukeajamiga pakub see kiiret ja turvalist juhtmestikku tööstuslike rakenduste jaoks. Nimipingega 800 V ja nimivooluga 76 A sobib see klemmliist paljudeks toitejaotus- ja juhtimissüsteemideks.

Eelised

Push-in CAGE CLAMP® tehnoloogia võimaldab tööriistadeta ühendada täis- ja keerdjuhtmeid, säästes paigaldusaega. Kompaktne 12 mm laius võimaldab suure tihedusega juhtmestikku DIN-35 siinidel. Polüamiidkorpused tagavad suurepärase isolatsiooni ja vastupidavuse karmides keskkondades.

Sobib kasutamiseks

• Tööstuslikud juhtpaneelid
• Hooneautomaatika
• Toitejaotussüsteemid
• Masinate juhtmestik

Peamised tehnilised andmed

• Juhtmete arv: 2
• Ühendustüüp: CAGE CLAMP®
• Ajami tüüp: Sissetõuke
• Nimiristlõige: 16 mm² (AWG 6)
• Nimipinge (EN): 800 V
• Nimiimpulsspinge: 8 kV
• Nimivool (EN): 76 A
• Täisjuhtme vahemik: 0,5 … 25 mm² / 20 … 4 AWG
• Keerdjuhtme vahemik: 0,5 … 16 mm² / 20 … 6 AWG
• Peenkeerdjuhtme vahemik: 0,5 … 16 mm² / 20 … 6 AWG
• Eemalduspikkus: 20 … 22 mm
• Paigaldustüüp: DIN-35 siin
• Värv: Hall
• Isolatsioonimaterjal: Polüamiid (PA)
• Potentsiaalide arv: 1
• Tasandite arv: 1
• Saastumisaste: 3
• Töötemperatuur: -35 … +85 °C

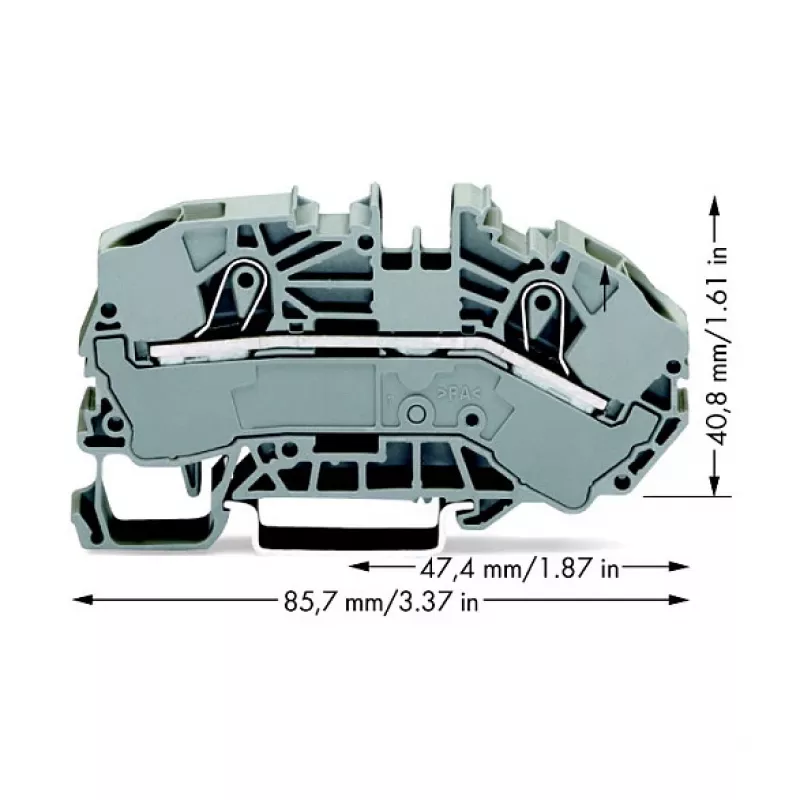

• Mõõtmed (L x K x S): 12 mm x 85,7 mm x 40,8 mm

Soovitused

Optimaalse jõudluse saavutamiseks kasutage WAGO märgistusribasid ja tarvikuid. Veenduge, et eemalduspikkus ja juhtme sisestus oleksid õiged, et tagada turvalised ühendused.
