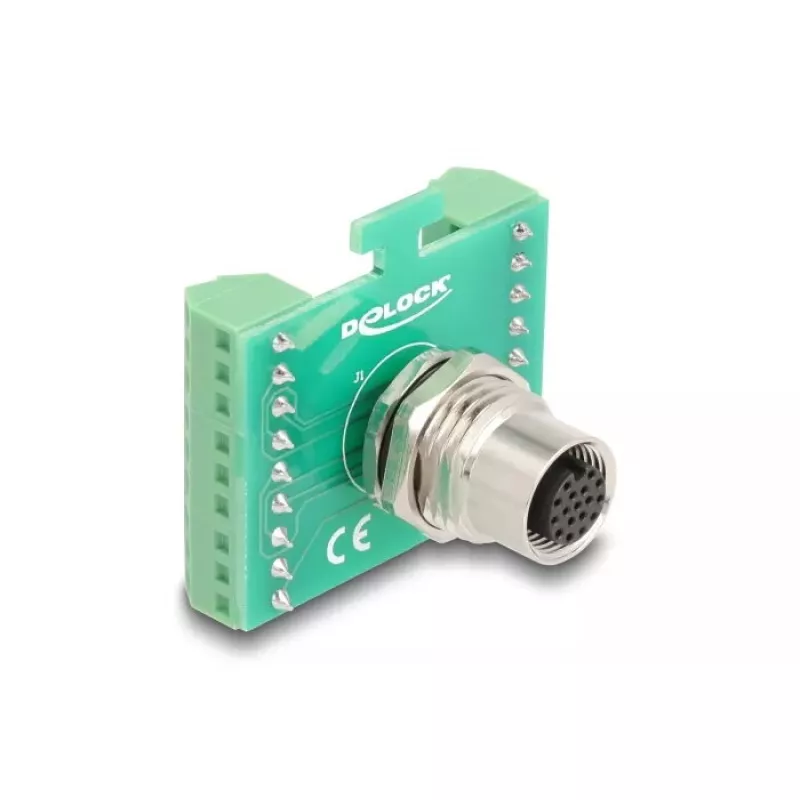

DeLOCK M12 ülekandemooduli adapter, 17 kontaktiga A-kodeeringuga emane, 18 kontaktiga klemmiplokile

DeLOCK M12 ülekandemooduli adapter pakub lihtsat ühendust M12 A-kodeeringuga emaste pistikutega seadmete ja 18-kontaktilist klemmiplokki kasutavate elektriahelate vahel. Adapteril on ühel küljel 17-kontaktiline M12 A-kodeeringuga emane liides ja teisel küljel 18-kontaktiline eemaldatav klemmiplokk, pakkudes kompaktset lahendust paigaldistele, kus ruumi on vähe. Selle kompaktsed mõõtmed (38,9 mm × 41,9 mm × 34,3 mm) ja roheline korpus muudavad selle sobivaks integreerimiseks juhtkappidesse ja automaatikasüsteemidesse.

Eelised

Adapter võimaldab turvalist ja usaldusväärset signaalijuhtmestikku M12-ga varustatud seadmete ja klemmiplokipõhiste ahelate vahel, ilma et oleks vaja tööriistu pistiku teisendamiseks. Selle kompaktne vorm lihtsustab paigaldamist kitsastesse ruumidesse, näiteks lülituskappidesse. Eemaldatav klemmiplokk võimaldab lihtsat juhtmestikku ja hooldust, samas kui A-kodeeringuga 17-kontaktiline M12 emane pistik tagab ühilduvuse standardsete tööstuskaablitega.

Sobib

• Tööstusautomaatikasüsteemid
• Hooneautomaatika ja juhtkapid
• Masinate I/O juhtmestik ning andurite/täiturite ühendused
• Prototüüpimine ja juhtpaneelide koostamine

Peamised spetsifikatsioonid

• Tootja: DELOCK
• Mudel / MPN: 60660
• EAN: 4043619606603
• Pistik A: M12 A-kodeeringuga emane, 17 kontakti
• Pistik B: 18-kontaktiline eemaldatav klemmiplokk
• Mõõtmed: 38,9 mm (L) × 41,9 mm (S) × 34,3 mm (K)
• Värv: roheline
• Kogus pakendis: 1

Kasutamine

Paigaldage adapter soovitud kohta juhtkapis või paneelil. Sisestage ja kinnitage 18 kontaktiga juhtmed eemaldatavasse klemmiplokki vastavalt oma süsteemi juhtmestikuskeemile, seejärel ühendage klemmiplokk adapteri korpusesse. Ühendage seadmest tulev M12 A-kodeeringuga isane kaabel 17-kontaktilise M12 emase pistikuga, kuni see lukustub. Kontrollige pidevust ja õiget juhtmestikku enne süsteemi sisselülitamist.

Soovitused

Kasutage adapterit keskkondades, mis vastavad ühendatud seadmete spetsifikatsioonidele. Veenduge õiges kontakti määrangus ja pingutage kõik ühendused tootja soovitatud pöördemomendini. Vältige kokkupuudet liigse niiskuse või söövitavate ainetega, kui ei rakendata täiendavaid kaitsemeetmeid.
