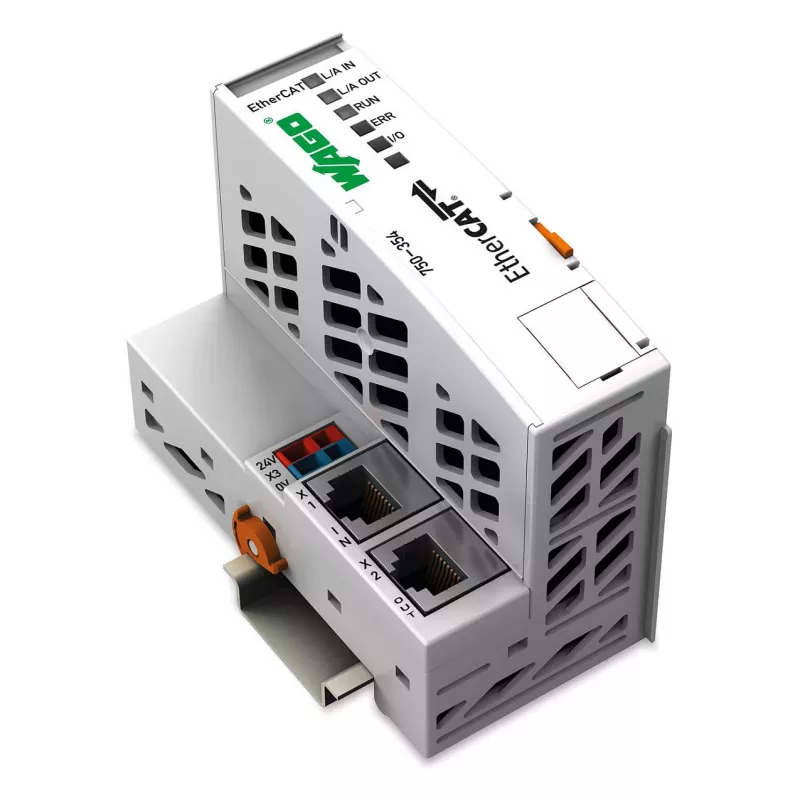

WAGO 750-354 EtherCAT Fieldbus Coupler, 100 Mbit/s, 24 VDC, DIN-rail

WAGO 750-354 EtherCAT-väljasiiniühendus ühendab EtherCAT-võrgu WAGO kompaktse I/O-süsteemiga. 100 Mbit/s andmeedastuskiirusega edastab see ühendus protsessiandmeid kiiresti ja tõhusalt, muutes selle ideaalseks suure jõudlusega automatiseerimisülesannete jaoks. See ühendub otse DIN-rail 35-le ja pakub vastupidavat IP20 korpust juhtkapi paigaldamiseks.

Eelised

See ühendus toetab kuni 64 I/O-moodulit lokaalselt ja seda saab laiendada kuni 250-ni siinilaiendusmoodulitega. Selle 24 VDC süsteemitoidel on lai 18,5...30 V vahemik, tagades töökindluse. Integreeritud CAGE CLAMP® ühendustehnoloogia tagab usaldusväärse ja vibratsioonikindla juhtmestiku väljatoite jaoks.

Sobib kasutamiseks

• Tööstusautomaatika ja masinajuhtimine
• Hooneautomaatikasüsteemid
• Protsessijuhtimise ja seirevõrgud
• Jaotatud I/O-rakendused EtherCAT-i kaudu

Peamised tehnilised andmed

• Sideprotokoll: EtherCAT
• Andmeedastuskiirus: 100 Mbit/s
• Otseselt ühendatavate I/O-moodulite arv: 64 (kuni 250 siinilaiendusega)
• Süsteemi toitepinge: 24 VDC (18,5...30 V)
• Väljatoite vool: 10 A
• Voolutarve (sisemine): 100 mA 24 V juures
• Töötemperatuur: 0...55 °C
• Laotemperatuur: -40...85 °C
• Paigaldusviis: DIN-rail 35
• Kaitseklass: IP20
• Korpuse materjal: polükarbonaat, polüamiid 6.6
• Mõõtmed (L x K x S): 49,5 x 96,8 x 71,9 mm
• Kaal: 102,88 g

Soovitused

Täieliku EtherCAT-sõlme jaoks ühendage see ühendus sobivate WAGO I/O-moodulitega ja siinilaiendusmooduliga, kui on vaja rohkem kui 64 kanalit. Veenduge, et toiteallikas on õigesti dimensioneeritud kogu väljatoite voolu jaoks, ja järgige PELV-isolatsiooni paigaldusnõudeid.
