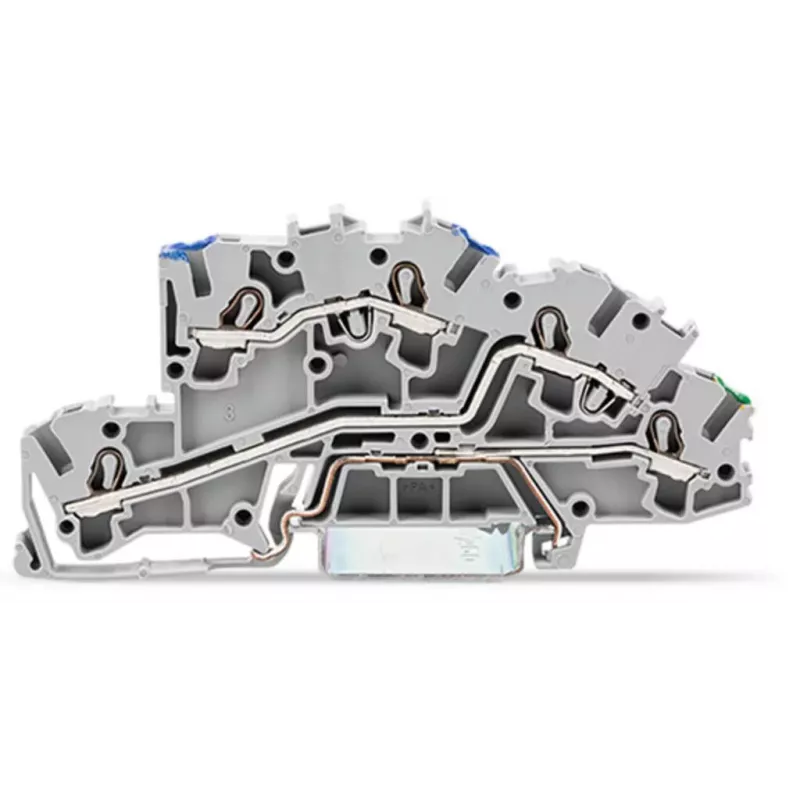

WAGO 2003-7646 3-juhiline läbiv klemmliist, 2,5 mm², 800 V, hall, DIN-riiuli paigaldus

WAGO 2003-7646 on kvaliteetne 3-juhiline läbiv klemmliist tuntud 2003 seeriast, mis on loodud usaldusväärseteks ja hooldusvabadeks ühendusteks tööstus- ja hoonepaigaldistes. Push-in CAGE CLAMP® tehnoloogia võimaldab kiiret ja tööriistadeta ühendamist täis- ja keerdjuhtmetega kuni 4 mm². Kompaktne disain säästab ruumi DIN-riiulil, samas kui hall polüamiidkorpused tagavad vastupidavuse ja ohutuse.

Eelised

Push-in CAGE CLAMP® ühendus kiireks ja turvaliseks juhtmestikuks ilma tööriistadeta. Nimipinge kuni 800 V ja nimivool 24 A muudavad selle sobivaks paljudeks rakendusteks. V0 süttivusklass vastavalt UL94-le tagab kõrge tuleohutuse. Kompaktsed mõõtmed (laius 5,2 mm) võimaldavad tihedat paigaldust DIN-riiulile.

Sobib kasutamiseks

• Juhtimiskapid ja lülitusseadmed
• Hooneautomaatika ja valgustussüsteemid
• Tööstusmasinad ja -seadmed
• Elektrijaotus ja signaaljuhtmestik

Peamised tehnilised andmed

• Ühendustehnoloogia: Push-in CAGE CLAMP®
• Juhtmete arv: 3
• Nimiristlõige: 2,5 mm²
• Nimipinge (EN): 800 V
• Nimivool (EN): 24 A
• Täisjuhtme vahemik: 0,25 - 4 mm² (24 - 12 AWG)
• Keerdjuhtme vahemik: 0,25 - 4 mm² (24 - 12 AWG)
• Peenkeerdjuhtme vahemik: 0,25 - 2,5 mm² (24 - 14 AWG)
• Eemalduspikkus: 9 - 11 mm
• Isolatsioonimaterjal: Polüamiid (PA)
• Süttivusklass: UL94 V-0
• Saastumisaste: 3
• Paigaldustüüp: DIN-riiul 35 mm
• Värv: Hall

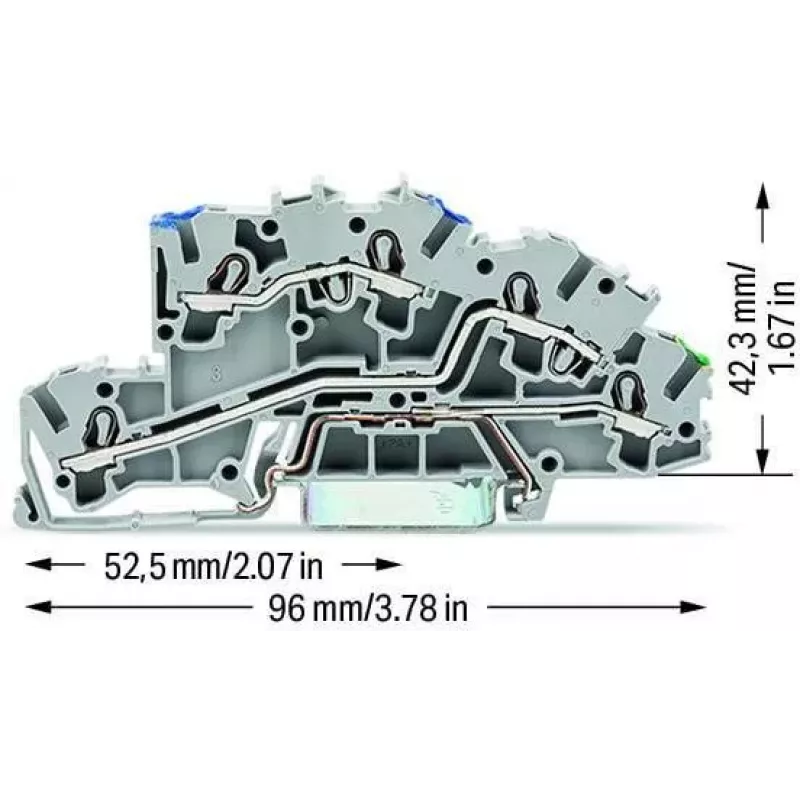

• Mõõtmed (LxKxS): 5,2 x 96 x 42,3 mm

Soovitused

Optimaalseks jõudluseks kasutage WAGO märgistusribasid ja tarvikuid. Veenduge, et eemalduspikkus ja juhtmete ettevalmistus oleksid korrektsed usaldusväärsete ühenduste tagamiseks.
