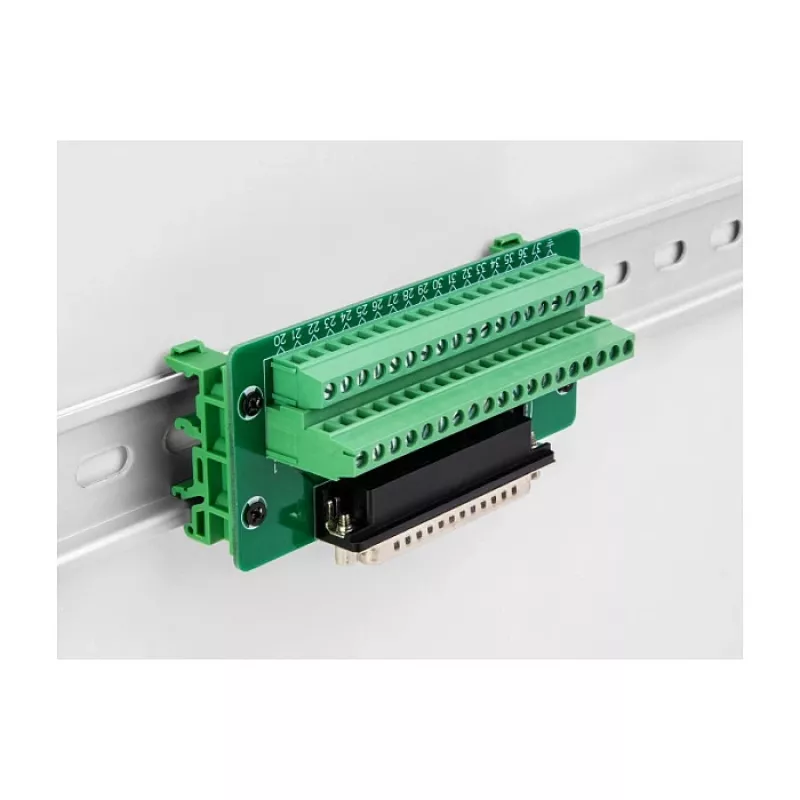

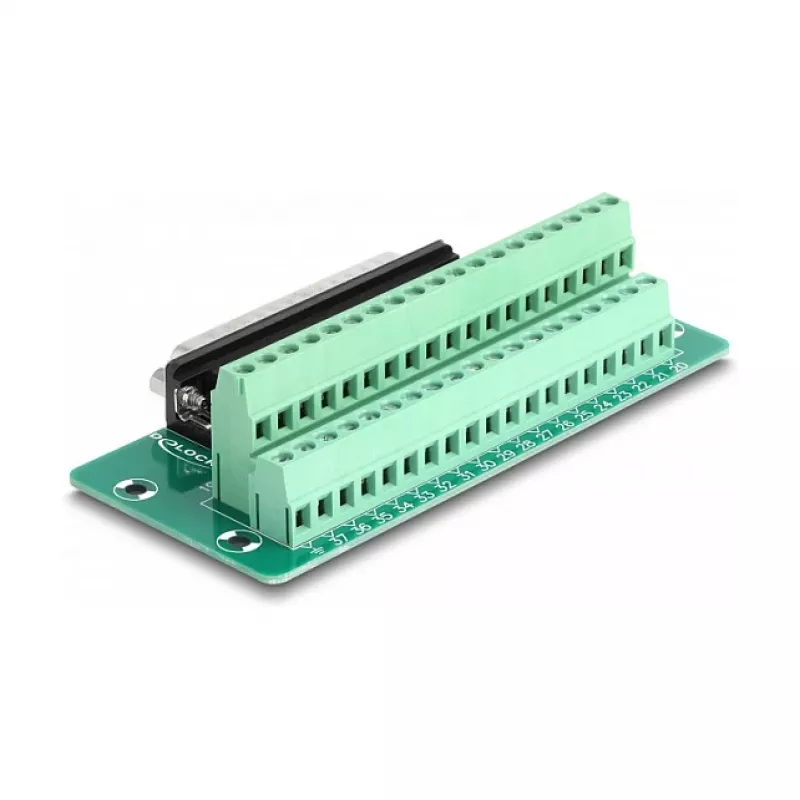

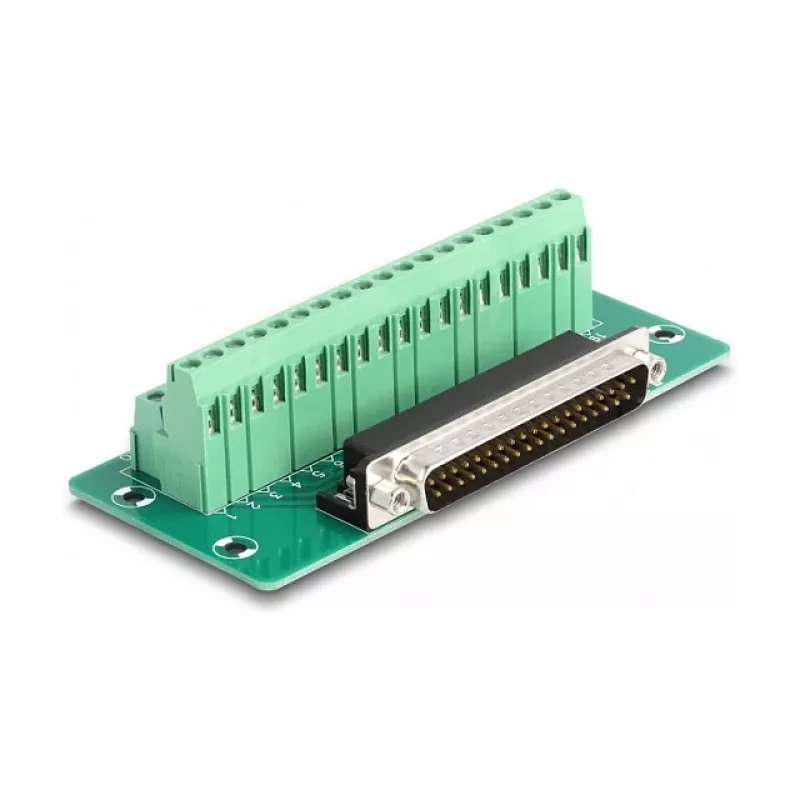

DeLOCK D-Sub 37-kontaktiline isane terminaliplokile DIN-rööpale 51 mm 30 mm 116 mm

DeLOCK D-Sub 37-kontaktiline isane terminaliplokile on adapter, mis võimaldab eemaldatud otstega juhtmete ühendamist D-Sub 37-kontaktilise isase liidesega. See on mõeldud DIN-rööpale paigaldamiseks ja selle kompaktsed mõõtmed on 51 mm laiust, 30 mm sügavust ja 116 mm kõrgust. Adapter on rohelist värvi ja tagab sujuva ülemineku D-Sub-seadmete ja terminaliploki juhtmestiku vahel.

Eelised

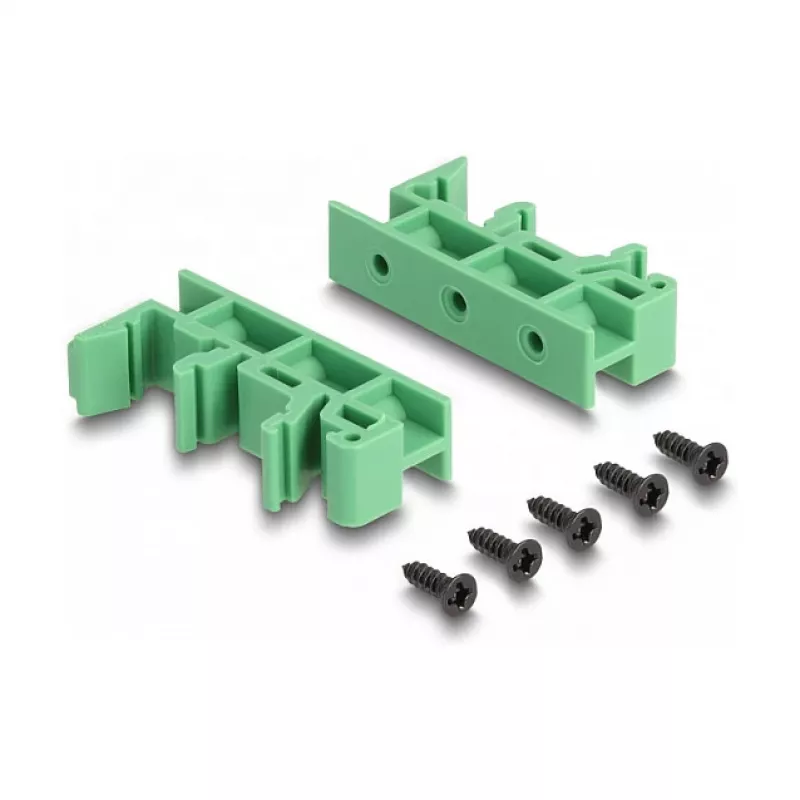

Adapter toetab eemaldatud juhtmeotste otsest ühendamist, lihtsustades juhtmestiku tööd ja vähendades vajadust lisapesade järele. DNS-rööpa kinnitusklambrid on kaasas, võimaldades kinnitamist 15 mm või 35 mm laiusele DIN-rööpale turvaliseks paigalduseks. Kompaktsed mõõtmed säästavad ruumi juhtkappides ja jaotuskilpides, hoides samal ajal D-Sub 37-kontaktilise isase liidese ligipääsetavana.

Sobib

• D-Sub 37-kontaktilise isase pistikuga seadmete ühendamiseks kruviklemmliistudega
• Kasutamiseks elektrilistes juhtkappides ja jaotuskilpides
• Tööstusautomaatikaks ja signaalijuhtmestikuks, kus on vajalik DIN-rööpale paigaldamine

Peamised tehnilised andmed

• Bränd: DELOCK
• Mudel / MPN: 66913
• EAN: 4043619669134
• Pistik: D-Sub 37-kontaktiline isane terminaliplokile
• Paigaldus: DIN-rööbas (klambrid 15 mm ja 35 mm rööbastele on kaasas)
• Mõõtmed (L × S × K): 51 mm × 30 mm × 116 mm
• Värvus: roheline

Kasutamine

Paigaldage adapter ühilduvale 15 mm või 35 mm DIN-rööpale, kasutades kaasasolevaid klambreid. Eemaldage juhtmeotstelt isolatsioon sobiva pikkuseni, sisestage need terminaliploki pesadesse ja kinnitage vastavalt terminali tüübile (näiteks kruvisid pingutades). Ühendage D-Sub 37-kontaktiline isane pistik vastava seadme või kaabliga. Enne pinge rakendamist kontrollige DIN-rööpa kinnituse mehaanilist stabiilsust ja elektrilist katkematust.

Soovitused

Kasutage sobivaid juhtmeristlõikeid ja veenduge, et terminalide kruvid on pingutatud tootja soovitatud pöördemomendiga. Ärge ületage ühendatud seadmete elektrilisi nimiväärtusi. Paigaldage adapter keskkonda, mis vastab paigaldise jaoks nõutavatele IP-, temperatuuri- ja ohutusstandarditele.
