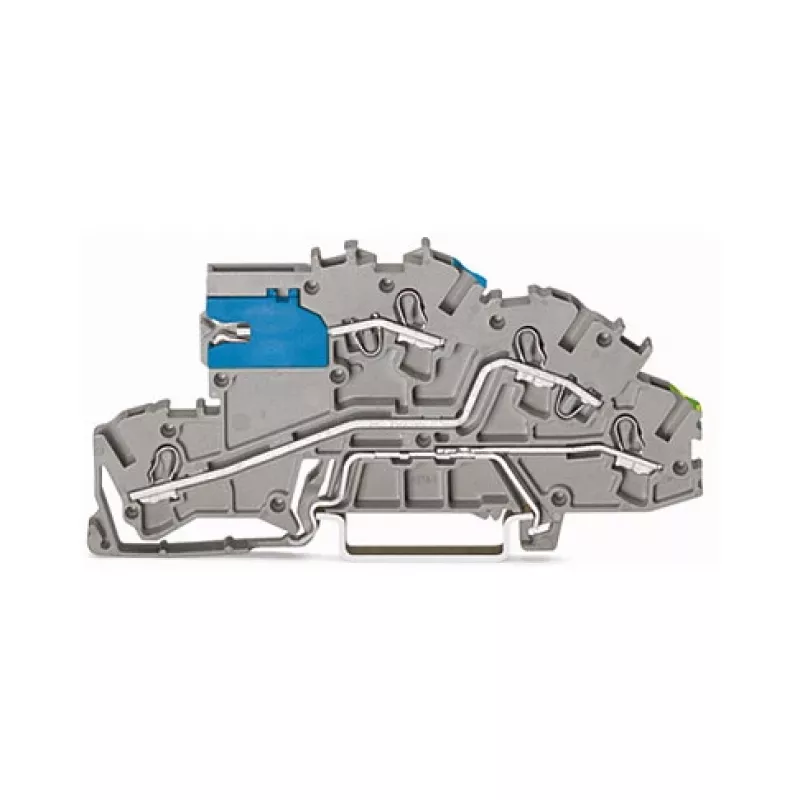

WAGO 2003-7641 TOPJOB® S 3-juhiline läbiv klemmliist, 2,5 mm², 400 V, hall

WAGO 2003-7641 on kvaliteetne läbiv klemmliist TOPJOB® S seeriast, mis on loodud usaldusväärseteks ja hooldusvabadeks elektriühendusteks tööstus- ja hooneautomaatikas. Push-in CAGE CLAMP® tehnoloogia võimaldab kiiret ja tööriistadeta ühendamist nii täis- kui ka peenjuhtmetega. See 3-juhiline, 1-potentsiaaliga klemmliist on ette nähtud pingele 400 V ja voolule 24 A, muutes selle sobivaks paljudeks rakendusteks.

Eelised

Push-in CAGE CLAMP® ühendustehnoloogia võimaldab täisjuhtmete (0,25–4 mm²) otse sisestamist ilma tööriistadeta, säästes paigaldusaega. Kompaktne disain (laius 5,2 mm) säästab ruumi DIN-35 siinil. Hall polüamiidkorpuse põlemisklass V0 tagab kõrge ohutuse ja vastupidavuse. Töötemperatuurivahemik -35 °C kuni +85 °C muudab selle sobivaks nõudlikesse keskkondadesse.

Sobib kasutamiseks

• Tööstuslikud juhtimiskilbid
• Hooneautomaatikasüsteemid
• Jaotuskilbid
• Valgustus- ja toiteahelad
• Kõik rakendused, mis nõuavad usaldusväärset ja tööriistadeta ühendamist

Peamised tehnilised andmed

• Seeria: TOPJOB® S
• Juhtmete arv: 3
• Potentsiaalide arv: 1
• Ühendustehnoloogia: Push-in CAGE CLAMP®
• Nimivoolu ristlõige: 2,5 mm²
• Nimipinge (EN): 400 V
• Nimilöögipinge: 6 kV
• Nimivool (EN): 24 A
• Täisjuhtme ristlõige: 0,25–4 mm² (22–12 AWG)
• Peenjuhtme ristlõige: 0,25–4 mm² (22–12 AWG)
• Peenjuhe otsikuga: 0,25–2,5 mm² (22–14 AWG)
• Juhtme eemalduspikkus: 10–12 mm
• Paigaldusviis: DIN-35 siinile
• Värv: hall
• Isolatsioonimaterjal: polüamiid (PA)
• Põlemisklass (UL94): V0
• Saastumisaste: 3
• Töötemperatuur: -35 °C kuni +85 °C

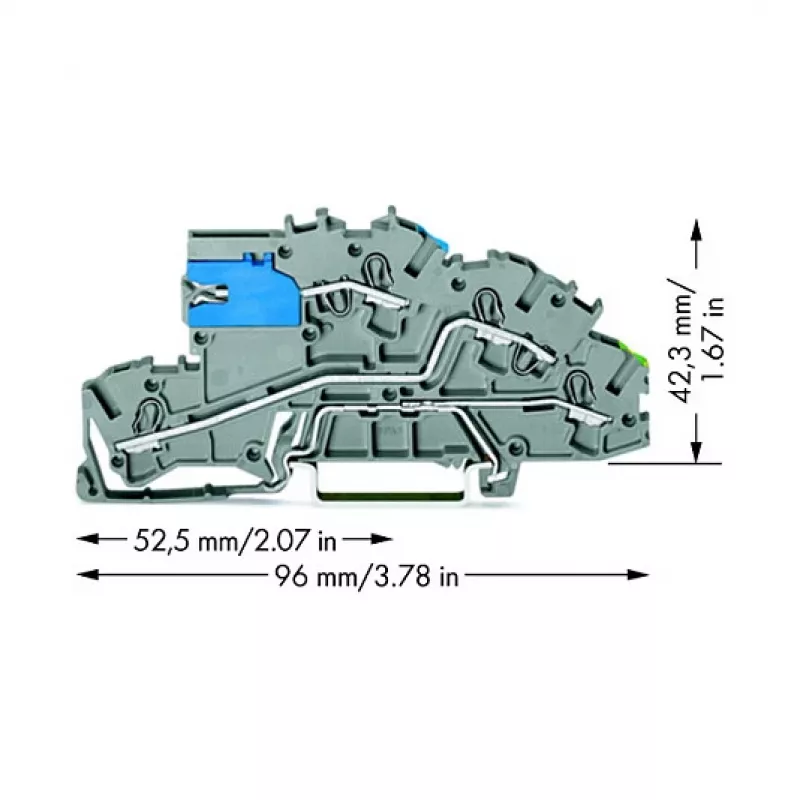

• Kõrgus DIN-siini ülaservast: 32,3 mm
• Laius: 5,2 mm
• Sügavus: 96 mm
• Kõrgus: 42,3 mm

Soovitused

Optimaalseks tööks kasutage WAGO märgistusribasid ja tarvikuid. Veenduge, et juhtme eemalduspikkus on 10–12 mm, et tagada kindel ühendus. See klemmliist sobib standardsetele DIN-35 siinidele.
