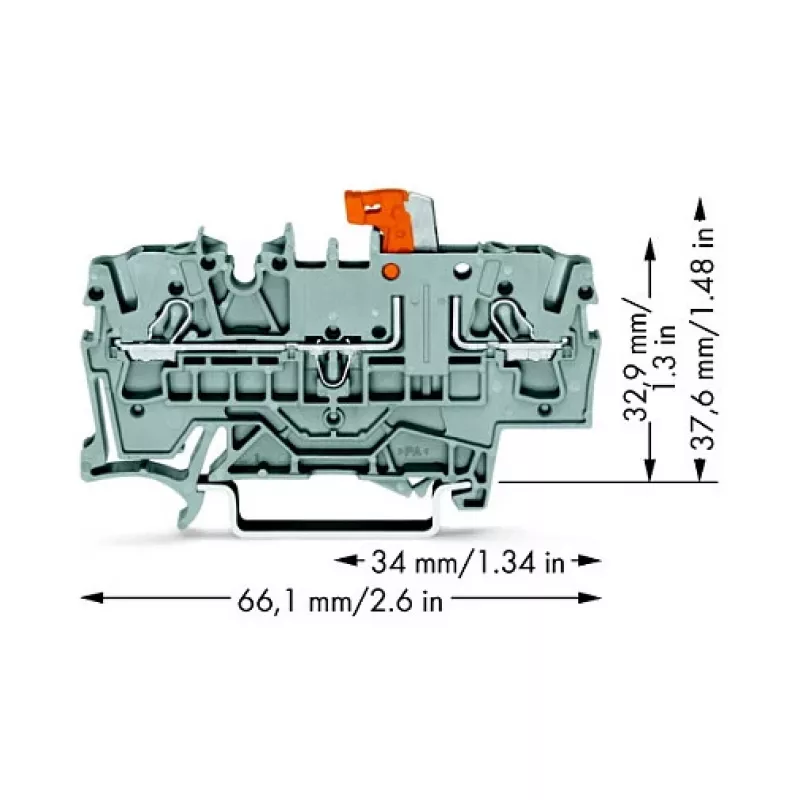

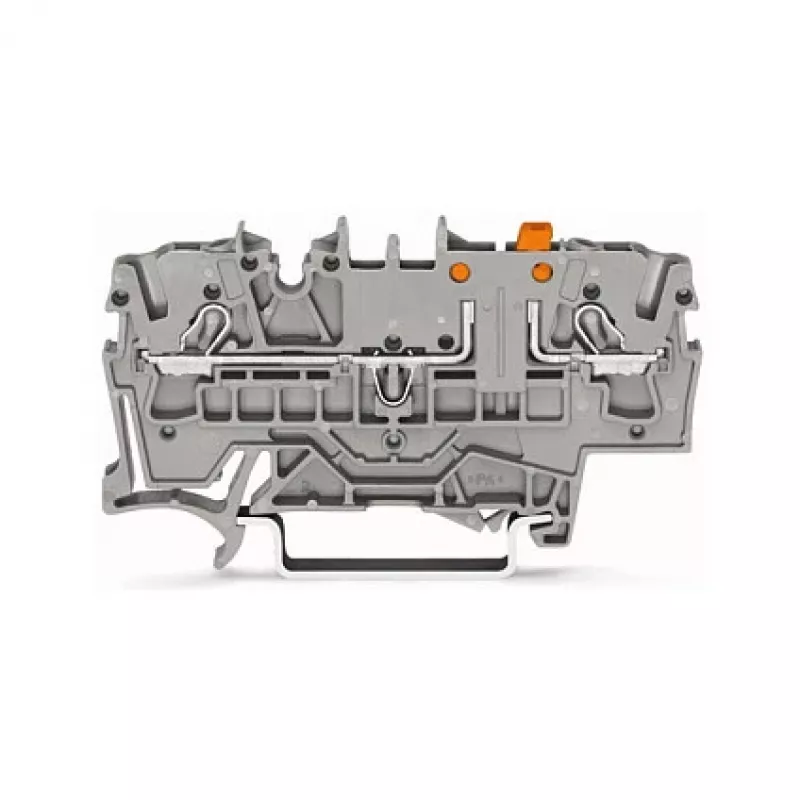

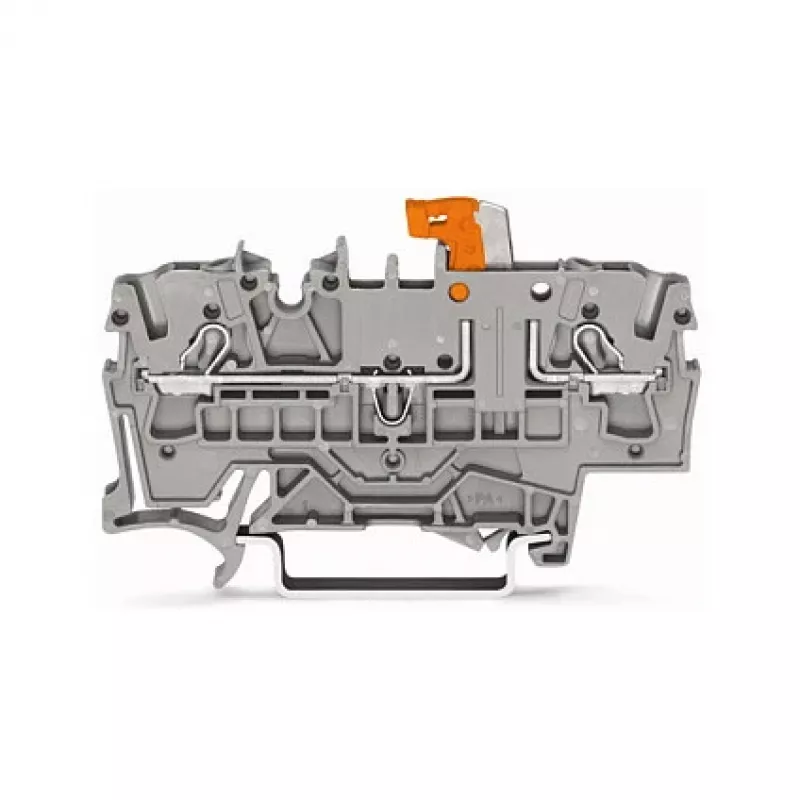

WAGO 2002-1671 2-juhiline lahutus- ja testklemmliist Push-in CAGE CLAMP tehnoloogiaga, hall

Juhtkappides ja jaotuskarpides on vooluahelate testimine ja isoleerimine ilma juhtmestikku häirimata pidev väljakutse. WAGO 2002-1671 2-juhiline lahutus- ja testklemmliist lahendab selle, võimaldades ohutult ja tööriistadeta eraldada voolutee ning sisestada testproovid, hoides samal ajal juhtmeid kindlalt kinnitatuna. TOPJOB® S seeriasse kuuluv hall klemmliist on mõeldud DIN-rajale kinnitamiseks ja talub kuni 800 V ja 20 A, muutes selle usaldusväärseks valikuks tööstusautomaatikas, hooneautomaatikas ja paneeliehituses.

Kellele see on mõeldud

See klemmliist on ideaalne elektrikutele, paneeliehitajatele ja hooldustehnikutele, kes peavad tegema rutiinseid teste, veaotsingut või signaali isoleerimist juhtimisahelates. See sobib rakendustesse, kus ruum on piiratud, kuid ohutus ja juurdepääsetavus on ülitähtsad, nagu masinajuhtimissüsteemid, PLC-liidesed ja toitejaotusseadmed.

Peamised omadused

• 2-juhiline lahutus- ja testklemmliist ühe potentsiaaliga
• Push-in CAGE CLAMP® ühendustehnoloogia kiireks ja vibratsioonikindlaks juhtmestikuks
• Integreeritud 2 mm läbimõõduga testpistikupesa ohutuks mõõtmiseks ilma juhtmeid lahti ühendamata
• Nimipinge 800 V ja nimivool 20 A (2,5 mm² juhtmetega)
• Võtab vastu täis- ja peenjuhtmeid ristlõikega 0,25–4 mm² (22–12 AWG)
• Kompaktne hall korpus polüamiidist (PA 66), süttivusklass V0 vastavalt UL94-le
• Kinnitub standardsele 35 mm DIN-rajale
• Töötemperatuuri vahemik: -35 °C kuni +85 °C

Tehnilised andmed

• Bränd: WAGO
• Mudel: 2002-1671
• MPN: 2002-1671
• EAN: 4055143872713
• Seeria: TOPJOB® S
• Ühendustehnoloogia: Push-in CAGE CLAMP®
• Juhtmete arv: 2
• Potentsiaalide arv: 1
• Nimipinge (UN): 800 V
• Nimilöögipinge (Up): 8 kV
• Nimivool (IN): 20 A (2,5 mm² juures)
• Nimiristlõige: 2,5 mm²
• Täisjuhtme ristlõige: 0,25–4 mm² (22–12 AWG)
• Peenjuhtme ristlõige: 0,25–4 mm² (22–12 AWG)
• Peenjuhe otsikuga: 0,25–2,5 mm² (22–14 AWG)
• Eemaldatud isolatsiooni pikkus: 9–11 mm (0,35–0,43 tolli)
• Kinnitusviis: DIN-rai 35
• Värv: hall
• Isolatsioonimaterjal: polüamiid (PA 66)
• Testimisvõimalus: testpistikupesa 2 mm Ø
• Lahutustüüp: lahutus- ja testklemmliist
• Saastumisaste: 3
• Süttivusklass: V0 vastavalt UL94-le
• Töötemperatuur: -35 ... +85 °C

Näpunäited

Usaldusväärsete ühenduste jaoks eemaldage juhtmetelt isolatsioon 9–11 mm ja kasutage vajadusel peenjuhtmete puhul otsikuid. Vooluahela testimiseks sisestage standardne 2 mm testpistik pistikupessa – juhet pole vaja eemaldada. Enne hooldustööde tegemist veenduge alati, et klemmliist on pingevaba. Suuremate voolude jaoks kaaluge 4 mm² varianti.
