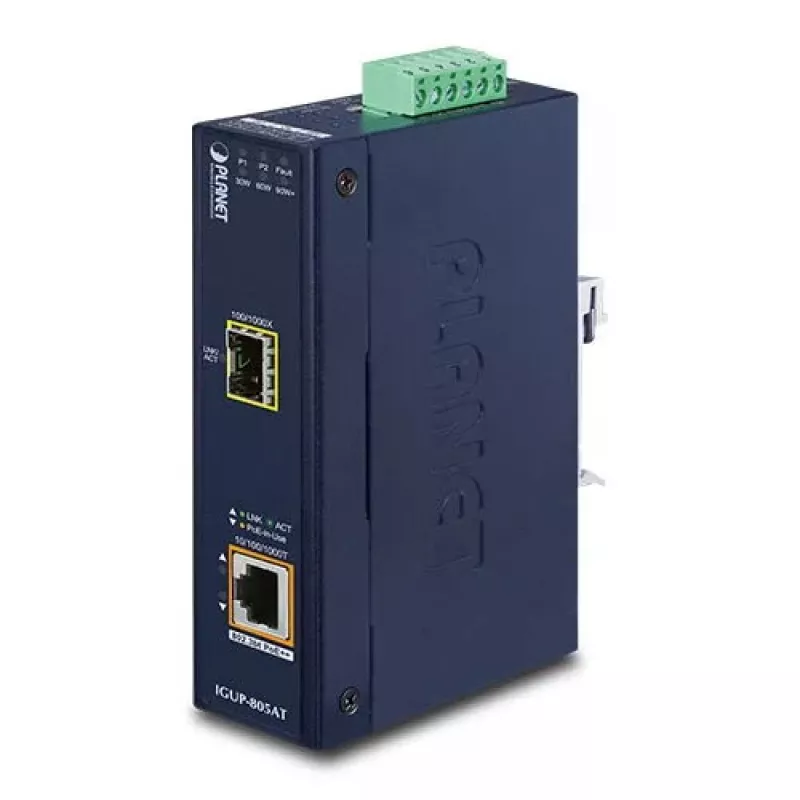

Võrgumeediakonverter PLANET IGUP-805AT

PLANET IGUP-805AT on tööstuslik gigabitine meediakonverter, mis ühendab 1000BASE-X fiiberüleslingi 10/100/1000BASE-T Etherneti pordiga ja integreeritud IEEE 802.3bt PoE++ süstijaga. See väljastab kuni 95 W PoE väljundvõimsust kaugseadmete toiteks, pakkudes samal ajal gigabitist andmeedastust üle fiibri pikkade vahemaade ja stabiilsete ühenduste jaoks. Seade aktsepteerib kahte 12–56 V alalisvoolu sisendit koondamiseks ja toetab tööd karmides keskkondades IP30 tugeva korpuse ning töötemperatuurivahemikuga -40 kuni 75 °C.

Eelised

IGUP-805AT laiendab PoE paigaldusulatust, muundades fiibri vaskkaabliks, säilitades samal ajal kuni 1000 Mbps läbilaskevõime ja Store-and-Forward kommutatsiooni koos IEEE 802.3x vookontrolliga paketikadude vähendamiseks. See toetab SFP mooduleid (100BASE-FX/1000BASE-X) kuni 120 km kaugusele, sõltuvalt mooduli valikust. Seade on IEEE 802.3bt ühilduv, pakkudes kuni 95 W võimsust ja tagasiühilduvust 802.3af/at seadmetega DIP-lüliti pärandrežiimi seade kaudu, võimaldades segapaigaldusi ilma tarkvarakonfiguratsioonita. Sisseehitatud lingi tõrke edastamine (LFPP) lülitab fiiberlingi katkemisel PoE pordid välja ja aitab administraatoreid lingiprobleemidest teavitada. Toitesüsteem sisaldab 12–48 V kuni 56 V võimendustehnoloogiat, mis võimaldab kasutada tavalisi alalisvooluallikaid ja kahte toitesisendit suurema käideldavuse tagamiseks.

Sobib (ülesanneteks / kasutusjuhtudeks)

• PTZ ja kiirkupliga IP-kaamerate toiteks ja ühendamiseks pikkadel vahemaadel
• Suure võimsusega juhtmevabade pääsupunktide ja mitmekanaliliste pääsupunktide toiteks
• VoIP puutetundlike telefonide ja muude suure võimsusega PD-seadmete paigaldamiseks kaugetes asukohtades
• Võrguühenduste laiendamiseks kaugete saitide ja keskse lüliti või tuuma vahel üle fiibri
• Tööstus- ja välikappide paigaldusteks, mis nõuavad vastupidavaid komponente

Peamised tehnilised andmed

• Andmeedastuskiirus: kuni 1000 Mbit/s
• Fiiberport: 1 × SFP pesa (toetab 100BASE-FX / 1000BASE-X SFP mooduleid, kuni 120 km sõltuvalt moodulist)
• Ethernet LAN pordid: 1 × 10/100/1000BASE-T
• PoE standard: IEEE 802.3bt (PoE++), tagasiühilduv 802.3af/at-ga
• Maksimaalne PoE väljundvõimsus: kuni 95 W
• Sisendpinge: kaks 12–56 V alalisvoolu
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP30 tugev korpus, DIN-liistule või seinale kinnitatav
• Mõõtmed (L×S×K): 32 × 87 × 135 mm; Kaal: 0,484 kg

Kasutamine

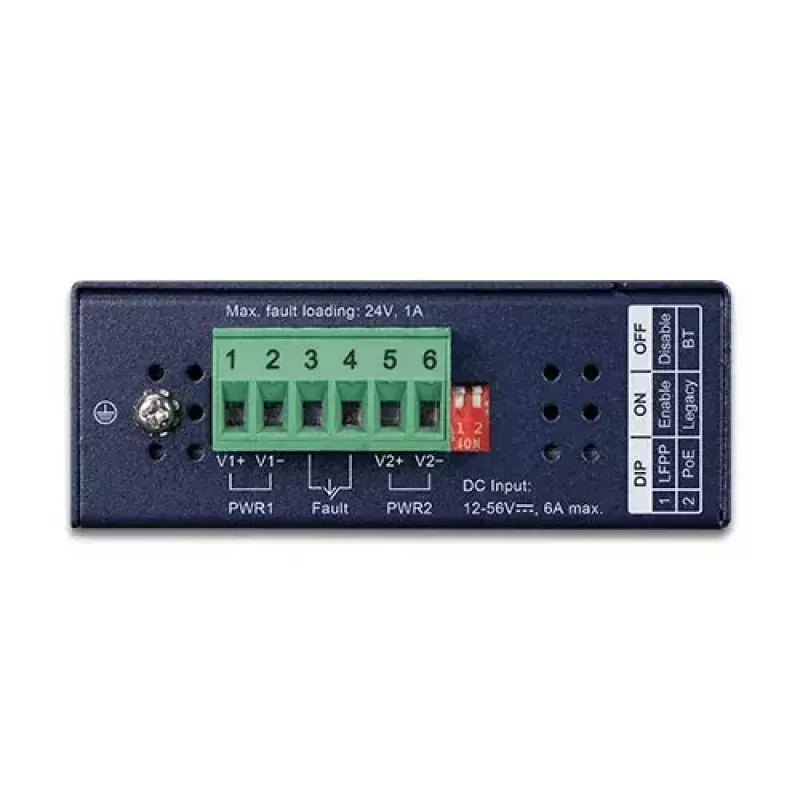

Paigaldage sobiv SFP moodul SFP pesasse vastavalt nõutavale fiibritüübile ja kaugusele, seejärel ühendage fiiberüleslink tuumvõrku. Ühendage Etherneti kaabel RJ-45 pordist toidetava seadmega (PD). Varustage seade alalisvooluga, kasutades ühte või mõlemat 12–56 V sisendit koondamiseks. Seadistage DIP-lülitid, et valida pärandrežiim, kui on vajalik ühilduvus 802.3af/at seadmetega, ja lubage LFPP, kui soovitakse lingi tõrke edastamise käitumist. Põhiliste PoE ja meediakonversiooni funktsioonide jaoks pole tarkvarakonfiguratsioon vajalik.

Soovitused

Kasutage SFP mooduleid, mis vastavad teie paigalduse fiibritüübile ja kaugusele (ühemoodiline/mitmemoodiline). Veenduge, et toiteallika võimsus ja kaabeldus vastavad PD-seadmete võimsusnõuetele täieliku PoE++ väljundi kasutamisel. Kriitiliste rakenduste puhul ühendage mõlemad alalisvoolu sisendid koondamiseks ja lubage lingi tõrke edastamine, et fiiberlingi tõrked kiiresti tuvastada.
