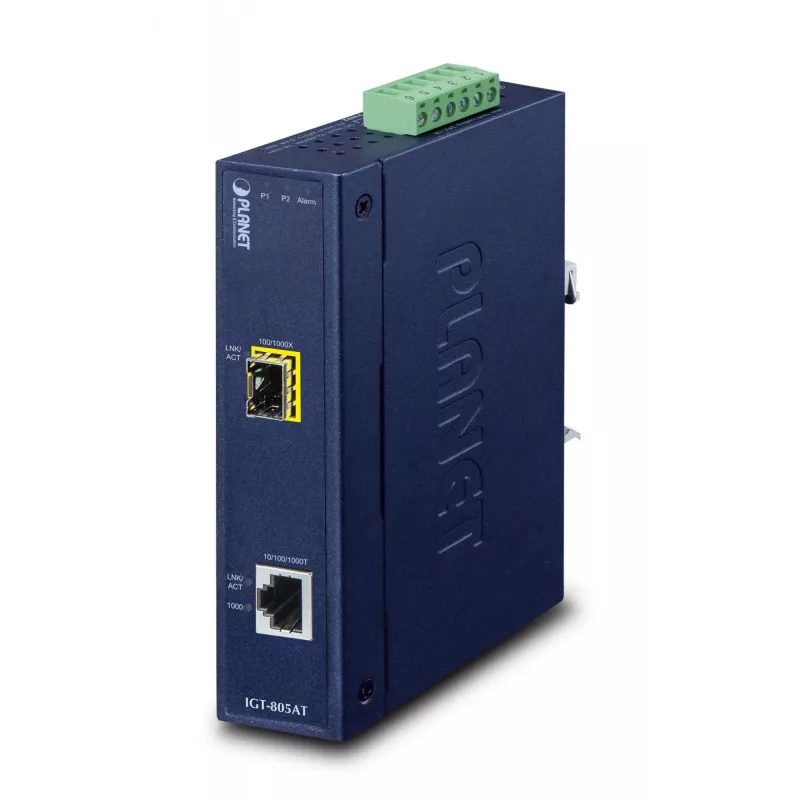

Võrgumeediakonverter PLANET IGT-805AT

PLANET IGT-805AT on tööstuslik gigabitine meediakonverter, mis on loodud Etherneti võrkude laiendamiseks vase ja fiibri kaudu karmides keskkondades. Sellel on üks 10/100/1000BASE-T RJ45 port ja üks 100/1000BASE-X SFP pesa, mis on paigutatud IP30 metallkorpusesse, varustatud kahe varutoite sisendiga ja toetab laiendatud töötemperatuure vahemikus -40 kuni 75 °C. Seade toetab kuni 9K jumboraame ja pakub juhtme kiirusel, blokeeringuteta jõudlust valvekaamerate, juhtimisseadmete või magistraalühenduste ühendamiseks suure võimsusega serveritega.

Eelised

IGT-805AT ühendab tööstusliku vastupidavuse paindlike fiibri valikutega oma kahekiiruselise SFP pesa kaudu, võimaldades valida 100BASE-FX või 1000BASE-SX/LX transiivereid. Selle kompaktne IP30 metallkere pakub elektromagnetilist immuunsust ja vastupidavust elektriliste pingetele, samas kui kaheredud antud alalispinge sisendid ja lai sisendpinge vahemik (12–48 V alalisvool või 24 V vahelduvvool) parandavad töökindlust. Sisseehitatud lingi rikke edastamine (LLCF ja LLR) ja automaatne MDI/MDI-X lihtsustavad haldamist ja kiirendavad rikete tuvastamist.

Sobib kasutamiseks

• Gigabiti Etherneti laiendamiseks ning vase ja fiibri ühenduste ühendamiseks
• Tööstusliku valve ja video edastuse jaoks
• Juhtimissüsteemide ja traadita juurdepääsu seadmete ühendamiseks välikappides või tootmispindadel
• Magistraal- või suure võimsusega serveritega ühendamiseks, kus on vaja pikamaa fiibrit

Peamised tehnilised andmed

• Mudel: PLANET IGT-805AT
• Pordid: 1 × 10/100/1000BASE-T (RJ45), 1 × 100/1000BASE-X (SFP)
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s
• Toetatud SFP tüübid: 100BASE-FX, 1000BASE-SX/LX (kasutaja valitav)
• Maksimaalne fiibri ulatus: kuni 120 km (sõltuvalt SFP transiiverist ja fiibritüübist)
• Jumboraami tugi: kuni 9K
• Sisendpinge: 12–48 V alalisvool või 24 V vahelduvvool; kaheredud antud alalispinge sisendid
• Töötemperatuur: -40 kuni 75 °C
• Kaitse: IP30 metallkere
• Kaal: 0,395 kg

Kasutamine

Paigaldage IGT-805AT DIN-liistule või monteerige seinale sobivasse kapis. Sisestage soovitud SFP transiiver (100BASE-FX või 1000BASE-SX/LX) SFP pessa, seejärel ühendage fiiberkaabel ja vaskne RJ45 kaabel vastavate portidega. Varustage seade alalispinge sisendite kaudu (ühendage varutoite allikad, kui vaja) või toetatud vahelduvvoolu sisendi kaudu. Seade toetab automaatset MDI/MDI-X-i, mistõttu saab kasutada tavalisi patch-kaableid või otsekaableid. Jälgige lingi olekut ja rikkeid lingi rikke edastamise käitumise kaudu, et kiiresti tuvastada meedia tõrkeid.

Soovitused

Kasutage SFP transiivereid, mis vastavad nõutud vahemaale ja fiibritüübile (multi-mode või single-mode). Kriitiliste paigalduste puhul kasutage varutoite allikaid ja lubage lingi rikke edastamise jälgimine, et tagada kiire lingi rikete tuvastamine. Võimaluse korral asetage seade kaitstud kapis, et vähendada kokkupuudet äärmusliku mehaanilise pingega.
