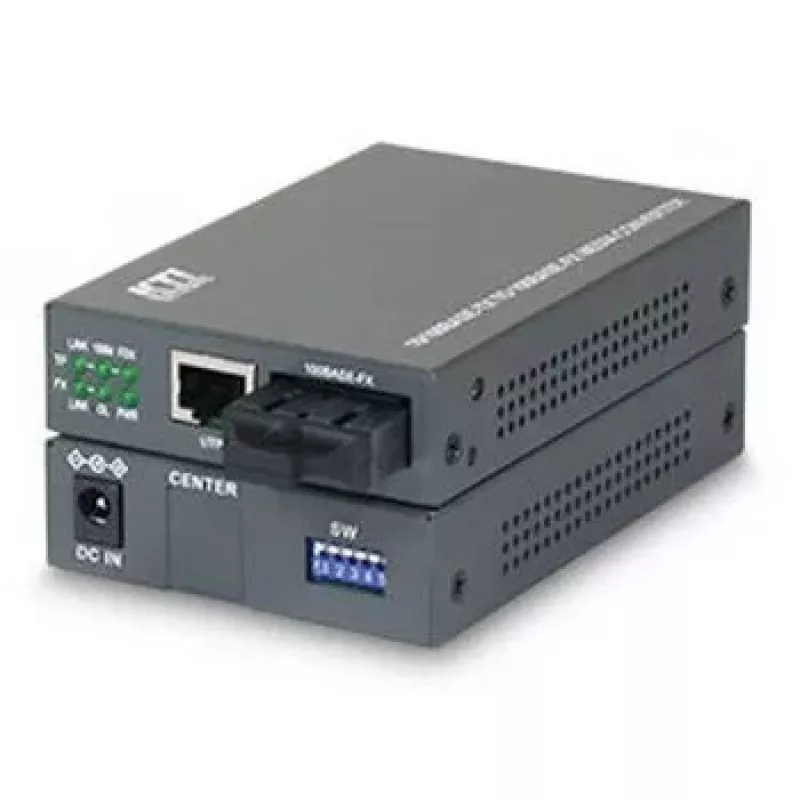

Võrgumeediumimuundur KTI Networks KC-300D

10/100BASE-TX kuni 100BASE-FX meediumimuunduri seeria võimaldab fiiberoptiliste ja keerdpaar-Etherneti segmentide integreerimist, võimaldades sujuvat tõlget 10BASE-T/100BASE-TX ja 100BASE-FX linkide vahel. Seadmed sisaldavad oleku LED-e kiireks kontrollimiseks ning toetavad mitut paigaldusvõimalust ja fiiberliideseid paindlikuks kasutuselevõtuks.

Eelised

Need meediumimuundurid toetavad täielikku juhtmekiirusel teisendust ja kahekordset 10/100 Mbit/s toimimist keerdpaar-pordil. Automaatne läbirääkimine ja automaatne MDI/MDI-X lihtsustavad paigaldamist. Muundurid on RoHS-ühilduvad, tarbivad vähe energiat ning pakuvad lingi rikke läbipääsu ja kaugotsa rikke funktsioone, et parandada võrgutõrgete tuvastamist. Need on läbipaistvad 802.1Q VLAN-märgendatud pakettidele ja toetavad laia valikut fiibritüüpe ja ulatusvõimalusi.

Peamised tehnilised andmed

• Standardid: 10BASE-T, 100BASE-TX, 100BASE-FX
• RoHS-ühilduv
• Täielik juhtmekiirusel teisendus
• 10/100 Mbit/s kahekordne kiirus TP-pordil
• Automaatne läbirääkimine ja automaatne MDI/MDI-X TP-pordil
• Lingi rikke läbipääs (LFPT)
• Kaugotsa rike (FEF) FX-pordil
• Läbipaistvus 802.1Q VLAN-märgendatud pakettidele
• Paigaldus: töölaud, sein, keskšašii
• Toetab keskšašii haldust
• Madal energiatarve
• Toetatud fiiberpistiku tüübid: ST, SC, MT-RJ, VF-45, üksik SC
• Toetatud fiiberrežiimid: mitmerežiimiline, ühemoodiline dupleks, ühekordne fiiber
• Fiibri ulatuse valikud: lühike, keskmine, pikk
• Kasutajale ligipääsetav TP-pordi seadistus ja võimalus keelata lingi rikke läbipääs
• Valikulised kasutajale mitte-ligipääsetavad seadistused konkreetsete süsteemirakenduste jaoks

Kasutamine

Paigaldage meediumimuundur töölauale, seinale või ühilduvasse keskšašiisse. Ühendage keerdpaar-Etherneti kaabel TP-porti ja fiiberoptiline kaabel FX-porti, kasutades sobivat pistiku tüüpi. Seadistage TP-pordi vajadusel, kasutades kasutajale ligipääsetavaid seadeid; vastasel juhul töötab seade automaatse läbirääkimise ja automaatse MDI/MDI-X-ga. Jälgige lingi ja oleku LED-e töökontrolliks ning kasutage šašii haldust, kui see on paigaldatud hallatavasse keskšašiisse.

Soovitused

Valige õige fiiberpistik ja -režiim (mitmerežiimiline või ühemoodiline) ning kontrollige ulatusnõudeid enne paigaldamist. Lülitage lingi rikke läbipääs sisse või välja vastavalt oma võrgu tõrkehalduspoliitikale ja tagage ühilduvus 802.1Q VLAN-seadistustega seal, kus VLAN-märgendust kasutatakse.
