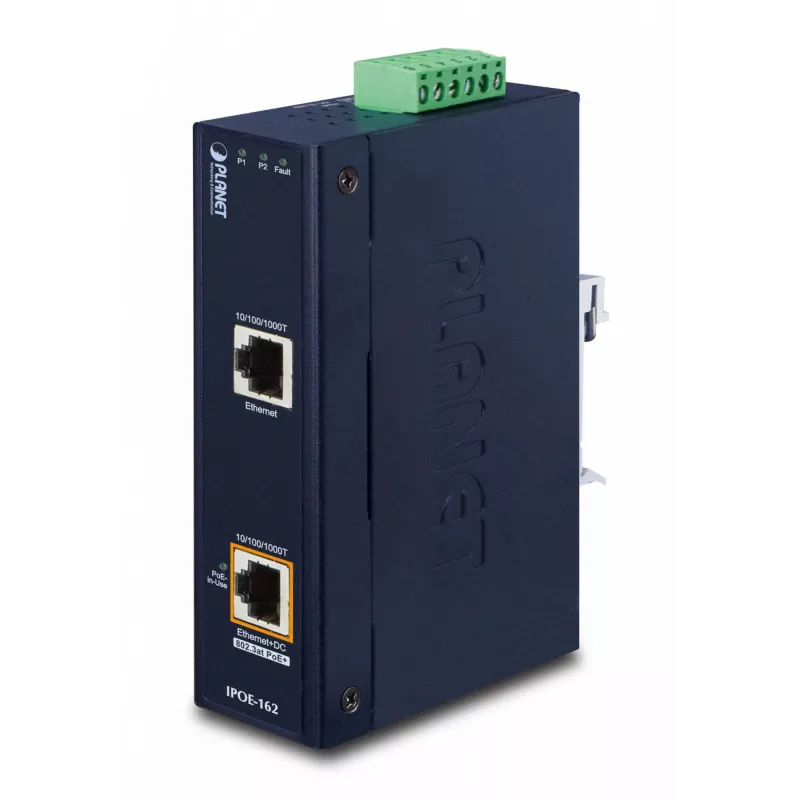

Võrgulüliti PLANET IPOE-162 Gigabit Ethernet Power over Ethernet

PLANET IPOE-162 on ühe pordiga keskjada Gigabit Ethernet Power over Ethernet (PoE) injektor, mis on kavandatud andma kuni 30 W (IEEE 802.3at) või 15,4 W (IEEE 802.3af) toitega seadmele ühe Cat5/5e/6 kaabli kaudu. See võimaldab samaaegset andmete ja toite edastust ühe RJ-45 kaabli kaudu PoE PD-le või PoE jaoturile, maksimaalse lingi kaugusega 100 meetrit. Seade aktsepteerib laia alalisvoolu sisendvahemikku (12–48 V) ja võimendab pinget 56 V alalisvooluks PoE väljundi jaoks, muutes selle sobivaks tööstus- ja transpordirakendustele, kus on vaja tavalisi toiteallikaid.

Eelised

IPOE-162 toetab IEEE 802.3at ja 802.3af standardeid, et varustada suurema energiatarbega seadmeid nagu PTZ võrgukaamerad, mitme kanaliga traadita pääsupunktid ja värvilise puuteekraaniga VoIP telefonid, jäädes samas tagasiühilduvaks madalama energiatarbega PoE seadmetega. Selle lai sisendpinge vahemik (12–48 V DC) sisseehitatud pingetõstukiga 56 V-ni välistab vajaduse spetsiaalsete toiteallikate järele ja toetab kahte või varutoite konfiguratsioone. Ehitatud tööstuslikele spetsifikatsioonidele, pakub injektor laiendatud töötemperatuuri (-40 kuni 75 °C), liigpinge- ja EMI immuunsust ning IP30 metallkorpusega, mida saab paigaldada DIN-rööpale või seinale paindlikuks installatsiooniks.

Sobib

• PTZ ja kiirpööratavad kupliga võrgukaamerad
• Värvilise puuteekraaniga VoIP telefonid
• Mitme kanaliga (11a/b/g/n) traadita kohtvõrgu pääsupunktid
• PoE jaoturid ja muud IEEE 802.3at/af toitega seadmed

Peamised spetsifikatsioonid

• Mudel: PLANET IPOE-162
• PoE standard: IEEE 802.3at (kuni 30 W) ja IEEE 802.3af (kuni 15,4 W)
• Andmeside port: 2 × RJ-45 Gigabit Ethernet (10/100/1000)
• PoE väljundpinge: 56 V DC
• Alalisvoolu sisend: 12–48 V DC (toite võimendus 56 V-ni)
• Maksimaalne PoE kaabli kaugus: 100 m
• Töötemperatuur: -40 kuni 75 °C
• Paigaldus: DIN-rööpale või seinale paigaldatav; korpus: IP30 metall
• Kaal: 0,489 kg

Kuidas kasutada

Ühendage injektori üleslingi RJ-45 port oma võrgulüliti või ruuteriga ja ühendage PoE-toega seade injektori allalingi RJ-45 pordiga. Varustage IPOE-162 sobiva 12–48 V DC allikaga; seade võimendab sisendpinge 56 V DC-ks PoE väljundiks. Veenduge, et ühendatud PD kogutarbimine ei ületa toetatud PoE klassi (30 W 802.3at puhul, 15,4 W 802.3af puhul). Hoidke kaabli pikkus 100 meetri piires injektori ja toitega seadme või PoE jaoturi vahel.

Soovitused

Töökindlaks toimimiseks tööstus- või välikapi keskkondades kasutage nõuetekohaselt hinnatud varjestatud Cat5e/6 kaableid, pakkuge vajadusel liigset alalisvoolu toidet ja paigaldage IPOE-162 DIN-rööpale või ventileeritavale seinapaneelile, et säilitada õhuvool ja temperatuuripiirangud.
