Digitus Gigabit Ethernet PoE Splitter Industrial 60W IEEE 802.3af 802.3at 802.3bt

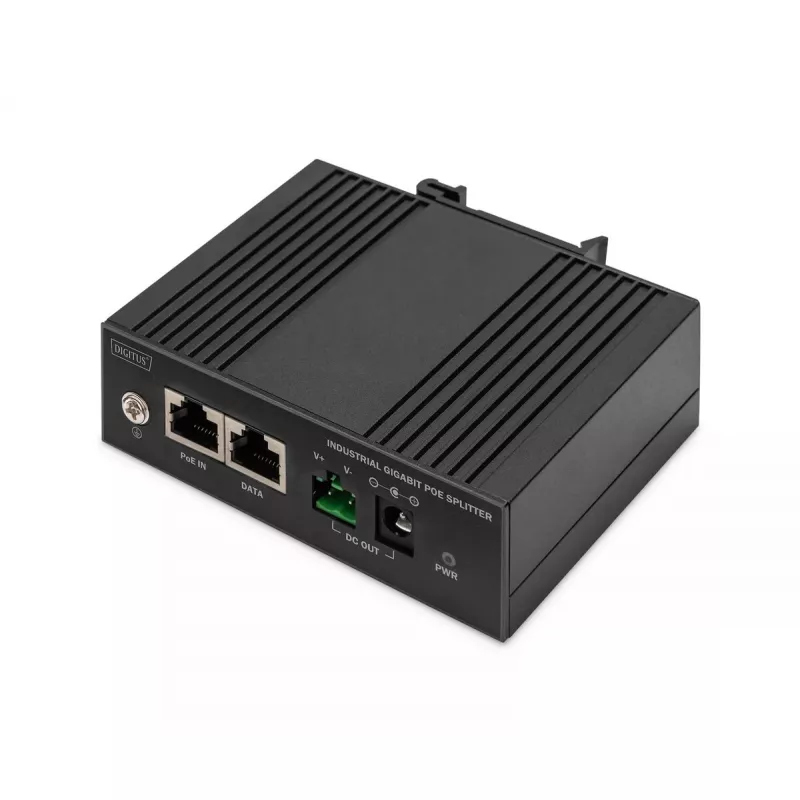

Digitus Gigabit Ethernet PoE jaotur DN-651140 muundab RJ45 kaabli kaudu edastatava PoE toite 12 V alalisvooluväljundiks, et toita seadmeid Gigabit Ethernet keskkondades. Jaotur toetab IEEE 802.3af, 802.3at ja 802.3bt standardeid, võtab vastu 36–57 VDC sisendpinget ja annab kuni 51 W (tüüpilise konfiguratsiooni korral) või kuni mudeli nimivõimsuse tööstuslike rakenduste jaoks. See sisaldab ühte PoE RJ45 porti (andmed + toide sisse), ühte LAN RJ45 porti (ainult andmed) ja alalisvoolu väljundpistikut toidetava seadme jaoks.

Eelised

DN-651140 toetab Gigabit läbilaske andmeedastuskiirusi ja nii Alternatiiv A kui ka Alternatiiv B PoE ühendusi, võimaldades ühilduda paljude PSE seadmetega. Selle lai sisendpinge vahemik (36–57 VDC) vähendab väliste komponentide vajadust ning seade on ette nähtud tööstuslikeks rakendusteks sobivatele laiadele töötemperatuuri- ja niiskusvahemikele. Kompaktsed mõõtmed ja kaasasolev alalisvoolu kaabel lihtsustavad paigaldamist.

Sobib

• IP-kaamerate, pääsupunktide ja võrguandurite toitmiseks, mis vajavad 12 V alalisvoolu
• Tööstuslike võrguseadmete jaoks, kus on vaja Gigabit andmeedastust ja PoE toite muundamist
• Paigaldustesse, mis vajavad IEEE 802.3af/at/bt ühilduvust ja Alternatiiv A/B tuge

Peamised tehnilised andmed

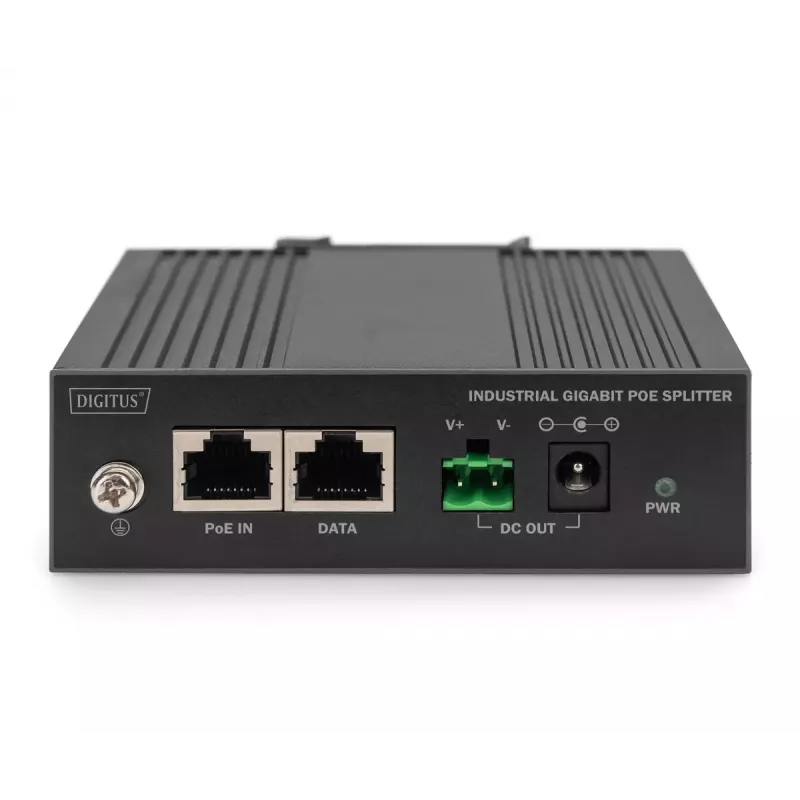

• Pordid: 1 x 10/100/1000 RJ45 PoE (andmed + toide sisse), 1 x 10/100/1000 RJ45 LAN (ainult andmed), 1 x alalisvoolu väljundpistik
• Väljundvõimsus: 12 VDC, 4,25 A (spetsifitseeritud), maksimaalne väljund kuni 51 W sõltuvalt sisendist ja klassifitseerimisest
• Sisendpinge: 36–57 VDC
• Toetatud standardid: IEEE 802.3, 802.3u, 802.3az, 802.3x, 802.3af, 802.3at, 802.3bt
• Andmeedastuskiirused: 10/100/1000 Mbit/s
• Võrgukaabeldus: 10BASE-T: UTP Cat3/4/5 (≤100 m); 100BASE-TX: UTP Cat5 (≤100 m); 1000BASE-T: UTP Cat5e/6 (≤100 m)
• Pistikud: Varjestatud RJ45 (EIA 568A ja 568B)
• Töötemperatuur: -40 kuni 75 °C; hoiutemperatuur: -40 kuni 75 °C
• Tööniiskus: kuni 90% mittekondenseeruv; hoiuniiskus: kuni 95% mittekondenseeruv
• Mõõtmed (P × L × K): 103 × 177 × 32 mm

Kasutamine

Ühendage PoE-toega RJ45 kaabel ühilduvast PoE lülitist või injektorist DN-651140 PoE porti. Kui andmete läbilase on vajalik, ühendage LAN RJ45 port allavoolu võrguseadmega. Kasutage alalisvoolu väljundpistikut, et varustada sihtseadet 12 VDC-ga. Veenduge, et PSE (lüliti või injektor) toetab vajalikku IEEE PoE klassi ja et kaablite pikkused ei ületa soovitatud pikkusi valitud andmeedastuskiiruse jaoks.

Soovitused

Usaldusväärseks tööks kasutage Gigabit linkide jaoks Cat5e või Cat6 kaablit, kontrollige PSE ühilduvust IEEE 802.3bt-ga, kui on vaja maksimaalset võimsust, ja hoidke kaabli pikkused 100 m piires. Paigaldage keskkondadesse, mis jäävad ettenähtud temperatuuri- ja niiskusvahemikesse, ning vältige kokkupuudet kondensaadiga.
