Võrgukaabli tester LogiLink WZ0015P Must

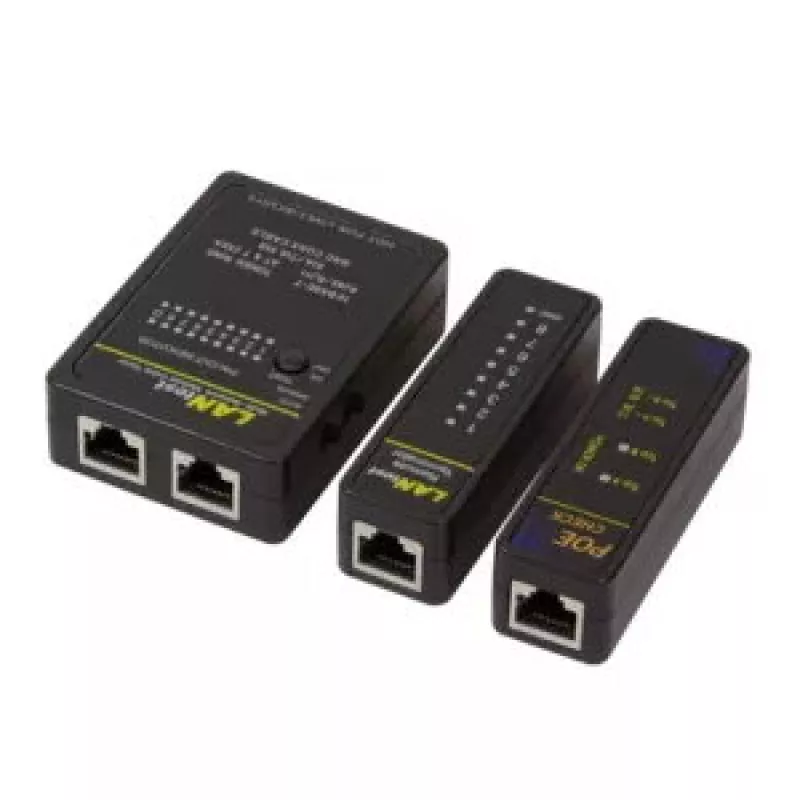

LogiLink võrgukaabli tester WZ0015P on kompaktne tööriist võrgu- ja telefonikaablite testimiseks ja tõrkeotsinguks. See toetab Etherneti kaablite (Cat5, Cat6, Cat7) testimist RJ45 pistikutega, telefonikaableid RJ11/RJ12-ga ja koaksiaalkaableid BNC-ga. Seade sisaldab kaugterminaatorit paigaldatud kaablite testimiseks ja sisseehitatud PoE-leidjat, mis tuvastab, kas Power-over-Ethernet on olemas ja kas see edastatakse otseühenduse (paarid 1-2/3-6) või vaheühenduse (paarid 4-5/7-8) kaudu.

Eelised

Tester võimaldab kiiresti tuvastada juhtmestiku vead ja katkestused/lühised, pakub laia pistikuühilduvust (RJ45, RJ11, RJ12, BNC) ning selget LED-näidikut tulemuste hõlpsaks lugemiseks. Kompaktne ja kaasaskantav disain ning kaasasolev kaugterminaator muudavad selle sobivaks välitöödeks ning integreeritud PoE-leidja lisab mugava PoE olemasolu tuvastamise ilma lisaseadmeteta.

Sobib

• Etherneti kaablite paigaldamine ja testimine (Cat5/Cat6/Cat7)
• Telefoniliinide testimine RJ11/RJ12 pistikutega
• Koaksiaalkaablite kontrollimine BNC pistikutega
• Kodus ja väikestes ärivõrkudes kaablite testimine
• Power-over-Ethernet olemasolu ja tüübi tuvastamine võrguportides

Peamised tehnilised andmed

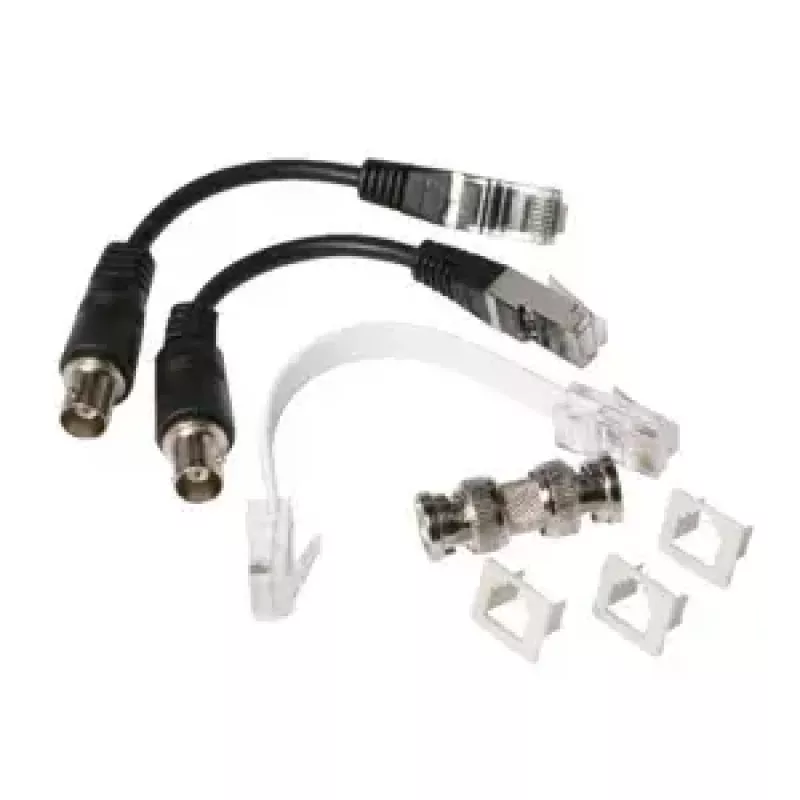

• Toetatud pistikud: RJ45, RJ11, RJ12, BNC
• Toetatud kaablitüübid: Cat5, Cat6, Cat7, telefon, koaksiaal
• PoE tuvastus: näitab otseühendust (1-2/3-6) või vaheühendust (4-5/7-8)
• Ekraan: LED-näidikud kaablikaardistuse ja veatuvastuse jaoks
• Sisaldab kaugterminaatorit paigaldatud kaablite testimiseks

Kasutamine

Ühendage kaabli üks ots põhiseadmega ja teine ots kaugterminaatoriga (või testitava pordiga). Lülitage tester sisse ja jälgige LED-jada, et tuvastada juhtmestiku järjekord, katkestused/lühised või ristpaarid. PoE kontrollimiseks ühendage tester võrguporti ja lugege PoE-leidja näitu, mis näitab, kas PoE on olemas ja kas see on otseühenduse või vaheühenduse paaridel. Kasutage kaugterminaatorit juba seintes või jaotuspaneelides paigaldatud kaablite testimiseks.

Soovitused

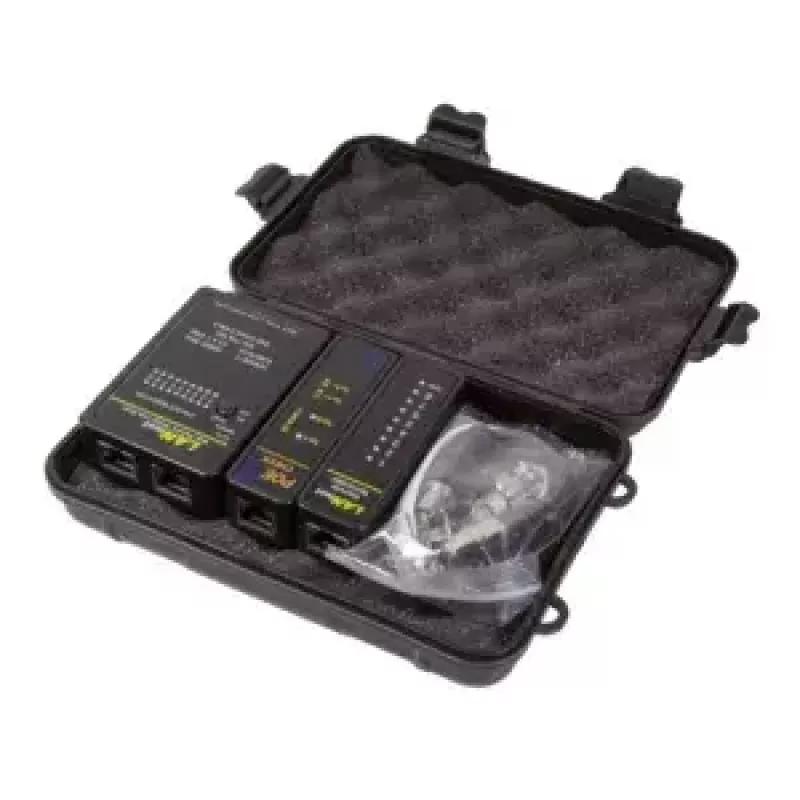

Kasutage testerit võimalusel pingevabadel liinidel ja järgige tavapäraseid ohutusprotseduure. Täpse PoE tuvastuse saamiseks ühendage otse pordi või kaablipaariga, mida testite, ja vältige adaptereid, mis võivad juhtmestikku muuta. Hoidke seadet ja kaugterminaatorit kaitsvas ümbrises, et vältida transportimisel kahjustusi.
